PCB多层板的清洁度控制与制造要求

在PCB（印刷电路板）的制造过程中，清洁度控制是一个至关重要的环节，尤其是在多层板的生产中。清洁度直接影响到电路板的电气性能、焊接质量以及长期可靠性。随着电子设备日益小型化和高性能化，PCB多层板的设计和制造要求越来越高，清洁度成为确保生产质量和产品稳定性的关键因素之一。

一、清洁度对多层PCB的影响

1.1 清洁度对电气性能的影响

在多层PCB的生产过程中，清洁度的控制直接影响到电路的电气性能。污染物如油污、灰尘、焊剂残留物、氧化物等，都会干扰电路的信号传输，甚至可能导致电路短路或开路等严重问题。对于高速信号传输、多层堆叠及高密度线路的电路板，任何微小的污染都可能导致信号衰减或反射，影响电路的稳定性和可靠性。

1. 电阻变化：污染物可以导致电流传导路径上的电阻增加，导致电流过大或过小，从而影响电气性能。

2. 信号干扰：残留的焊剂或其他物质可能成为信号传导中的噪声源，影响信号的完整性。

1.2 清洁度对焊接质量的影响

在PCB的生产过程中，清洁度问题往往直接影响到焊接质量。特别是在多层PCB中，任何细微的污染物都会影响焊点的质量，甚至导致焊接不良、虚焊或短路等缺陷。污染物阻碍焊料的流动和粘附，使焊接点无法牢固地与电路连接，影响产品的使用寿命和可靠性。

1. 焊接不良：污染物干扰焊料的流动，造成焊点不均匀或连接不牢固，导致功能失效。

2. 虚焊：残留的污染物可能导致焊点之间的接触不良，形成虚焊连接，导致电路板出现间歇性故障。

1.3 清洁度对产品可靠性的影响

污染物还可能引发长期使用中的可靠性问题。许多PCB在使用过程中暴露于高温、高湿等环境中，污染物可能加速腐蚀、氧化，甚至导致元器件损坏。长期积累的污染可能会导致板材的结构变弱，最终影响PCB的使用寿命和稳定性。

1. 腐蚀：污染物在潮湿环境下可能加速电路板金属层的腐蚀，影响电气性能。

2. 元器件失效：污染物可能通过化学反应或物理影响，损坏板上的元器件。

二、技术原理：PCB清洁度控制的关键要素

2.1 清洁度的定义与要求

PCB的清洁度通常通过表面污染物的类型、数量和分布来衡量。清洁度的控制要求主要包括以下几个方面：

1. 残留焊剂：焊接过程中，焊接焊料和助焊剂可能残留在电路板表面，成为污染源。过多的焊剂残留可能影响电气性能并导致焊接不良。

2. 金属残留：如铜、铝等金属残留物可能会在后续的加工和使用过程中引发短路或电气干扰。

3. 尘土和油污：生产过程中，尘土和油污可能附着在电路板表面，干扰电路的正常工作。

2.2 清洁度检测方法

清洁度的检测方法主要有以下几种：

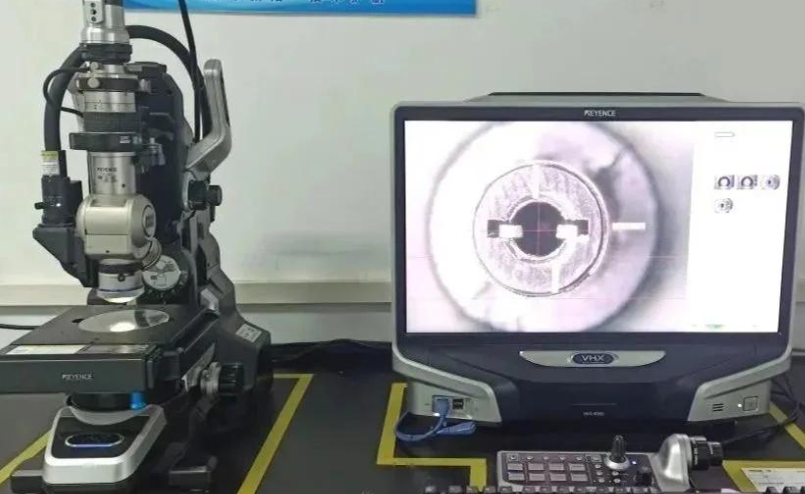

1. 视觉检查：通过人工或自动化设备对PCB表面进行目视检查，确认是否存在明显的污染物和异物。

2. 表面电阻测试：通过测试PCB表面的电阻值，检查是否存在因污染物引起的电气性能下降。

3. 化学分析：采用化学分析方法检测PCB表面是否含有焊剂、金属或其他有害物质。

4. 接触测试：通过将电路板与测试探头接触，检查信号传输的完整性，以判断是否存在污染物干扰。

2.3 清洁度控制的物理原理

清洁度控制的物理原理主要涉及去除PCB表面的污染物。常用的去污方法包括：

1. 溶剂清洗：使用适合的溶剂去除焊剂、油污等污染物。溶剂应选择对PCB材料无腐蚀作用的物质，避免损害电路板。

2. 超声波清洗：利用超声波的振动作用，清除PCB表面微小的颗粒物和污染物。超声波清洗可以深入到电路板的各个细节，确保清洁彻底。

3. 刷洗与喷淋：使用刷子或喷淋设备清洁PCB表面，可以有效去除较大颗粒的污染物。

三、解决方案：清洁度控制的有效措施

3.1 提前规划与设计

清洁度的控制应从设计阶段开始考虑。以下是有效的设计建议：

1. 减少焊剂使用量：通过优化焊接工艺，减少焊剂的使用量，降低污染物的残留风险。

2. 优化布局设计：避免在PCB表面留下过多容易积累污染的区域，如元件密集区和细小通道等。

3. 选择合适的材料：选择抗污染、易清洁的材料，如金属化层的设计应确保能耐受清洁工艺的处理。

3.2 合理的清洁工艺选择

生产过程中应采用合适的清洁工艺，确保高效去除污染物：

1. 自动化清洗设备：采用自动化清洗设备，如自动喷淋清洗机、超声波清洗机等，提高清洁效果的同时减少人为操作带来的误差。

2. 选择合适的清洁溶剂：应根据PCB所用材料和污染类型选择合适的溶剂，确保既能有效清洁，又不会对PCB造成损伤。

3. 清洗前的预处理：通过预处理去除较大颗粒的污染物，如空气吹扫、刷洗等，可以提高后续清洁工艺的效率。

3.3 提高生产环境的洁净度

生产环境的洁净度也对PCB的清洁度控制起着至关重要的作用。通过以下措施提高环境洁净度：

1. 保持生产车间的清洁：定期清洁生产设备，确保生产环境没有灰尘和油污。

2. 使用防静电设备：静电可以吸附灰尘和污染物，使用防静电设备可以减少环境中的污染源。

3. 控制湿度与温度：过高的湿度和温度可能导致PCB表面形成凝结水珠，进而加速污染物的积聚。因此，控制车间的湿度和温度至关重要。

优化清洁度控制，提升多层PCB质量

PCB多层板的清洁度控制是保证产品质量、提高生产效率和降低故障率的关键因素。清洁度不仅影响电气性能和焊接质量，还关系到长期的可靠性和使用寿命。通过科学的设计规划、合理的清洁工艺选择和优化生产环境，能够有效提升多层PCB的质量，确保其在高速、高频和高功率应用中的稳定性和可靠性。
