PCB设计—防潮设计与制造

在印刷电路板（PCB）的制造过程中，防潮设计是确保其长期稳定性和可靠性的重要一环。湿气对PCB的影响是显而易见的，尤其是在高湿度环境下，水分对电路板的金属层、焊点、以及绝缘材料的侵蚀可能导致电气性能的下降，甚至引发设备故障。因此，合理的防潮设计与制造规范对于保障PCB的质量和可靠性至关重要。

一、防潮设计对PCB的影响

1.1 潮湿环境对PCB的危害

PCB在长期使用过程中会暴露于不同的环境中，其中湿度较高的环境尤其容易对电路板造成不利影响。水分会渗透到PCB内部，进入焊接点、铜线之间及其它电路组件，进而引发以下问题：

1. 导电性下降：湿气会使PCB表面出现水膜，增加表面电导率，可能引起短路或电流泄漏，影响电气性能。

2. 腐蚀与氧化：水分和空气中的化学物质共同作用可能导致铜层的腐蚀，特别是在未完全封装的区域，这种腐蚀会导致电路板的结构弱化。

3. 焊接问题：水分可能渗透到焊点内部，造成焊接不良，甚至导致虚焊、断焊等现象，使得电路板无法正常工作。

4. 绝缘层损坏：湿气渗入PCB的绝缘层可能导致绝缘层的电气性能降低，甚至出现击穿现象，导致电路的故障。

1.2 潮湿对长期可靠性的影响

高湿度环境下，潮湿带来的影响不仅仅体现在短期内的电气性能下降，更会影响PCB的长期可靠性。水分通过长期的吸湿作用，可能导致元器件的老化、焊点的失效及电路板的结构性损坏。

1. 疲劳损伤：由于潮湿导致的热膨胀与收缩效应，可能导致焊点的疲劳破裂，影响电气连接的稳定性。

2. 机械强度降低：水分会导致PCB基材的机械强度下降，尤其是在长期潮湿环境中，可能导致电路板的变形、开裂或断裂。

3. 产品失效：潮湿引发的腐蚀或短路可能导致整个设备的功能丧失，甚至无法修复。

二、技术原理：防潮设计的基本要求与原理

2.1 防潮设计的目标

防潮设计的目的是在制造过程中采取有效措施，以防止潮湿对PCB的负面影响，确保电路板在各种环境条件下的稳定性。其核心目标包括：

1. 防止水分渗透：通过表面处理和封装技术，减少水分对PCB内部的渗透，确保PCB不受潮湿环境的影响。

2. 提高抗湿性能：通过选择合适的材料和工艺，提高PCB对潮湿环境的抵抗能力。

3. 增强焊接与绝缘性能：防止潮湿影响焊接质量和绝缘层的稳定性，保障长期使用中的电气性能。

2.2 防潮设计的关键原理

防潮设计主要依靠以下几个技术原理：

1. 表面封装：通过涂覆防潮层或使用具有防潮功能的外包封装材料，防止水分与PCB直接接触。

2. 吸湿性材料的选择：选用低吸湿性或不吸湿的材料，如玻璃纤维或某些聚合物，减少PCB吸湿的可能性。

3. 密封技术：采用密封技术，如采用胶合工艺，确保PCB的内部结构不会受潮湿影响。

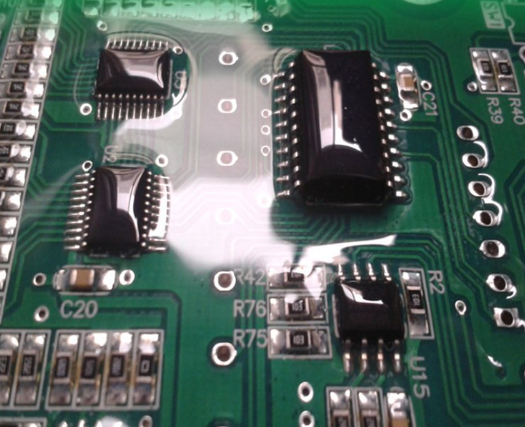

4. 防潮涂层：利用防潮涂层在PCB的表面形成保护层，阻止水分的进入，同时可以提高其耐候性。

2.3 防潮材料与技术

1. 防潮涂层：常见的防潮涂层包括耐潮湿的环氧树脂涂层和聚酰亚胺涂层。这些涂层具有较高的绝缘性和水分隔离能力，可以有效防止水分渗入PCB。

2. 抗湿基材：选择适合的PCB基材，诸如增强型FR4或聚酰亚胺材料，这些材料具有低吸湿性和较高的耐湿性能。

3. 密封工艺：对PCB表面进行特殊的密封处理，可以使用胶膜、薄膜或热封膜等材料，封住电路板的每个孔洞和缝隙，阻止水分的进入。

三、防潮设计的有效措施与制造规范

3.1 选择合适的防潮材料

选择合适的材料是防潮设计的基础。常见的防潮材料包括：

1. 防潮基材：基材是决定PCB耐潮性能的关键。选用吸湿性低的材料（如聚酰亚胺、增强型FR4等）可以有效降低水分的渗透。

2. 防潮涂层：涂层材料选择时需要考虑其电气性能、化学稳定性和耐高温性能。常见的防潮涂层有环氧树脂涂层、聚酰亚胺涂层等，能够有效隔绝水分的侵入。

3. 密封材料：在某些特殊应用中，可能需要使用密封胶或保护膜等材料，以封住所有裸露的部分，确保完全防潮。

3.2 采取合适的制造工艺

在PCB的生产过程中，防潮措施应贯穿整个生产链条：

1. 表面处理工艺：PCB的表面应进行防潮处理，如通过电镀、喷涂等工艺涂覆防潮涂层，以防水分渗透。

2. 密封工艺：对于有金属化孔的多层PCB，应该在生产过程中进行密封处理，避免水分通过孔洞渗透进内部。

3. 适当的焊接工艺：在焊接过程中，确保焊接点无水分，避免潮湿导致焊接不良。通过控制焊接温度和时间，可以有效避免湿气影响。

3.3 控制生产环境的湿度

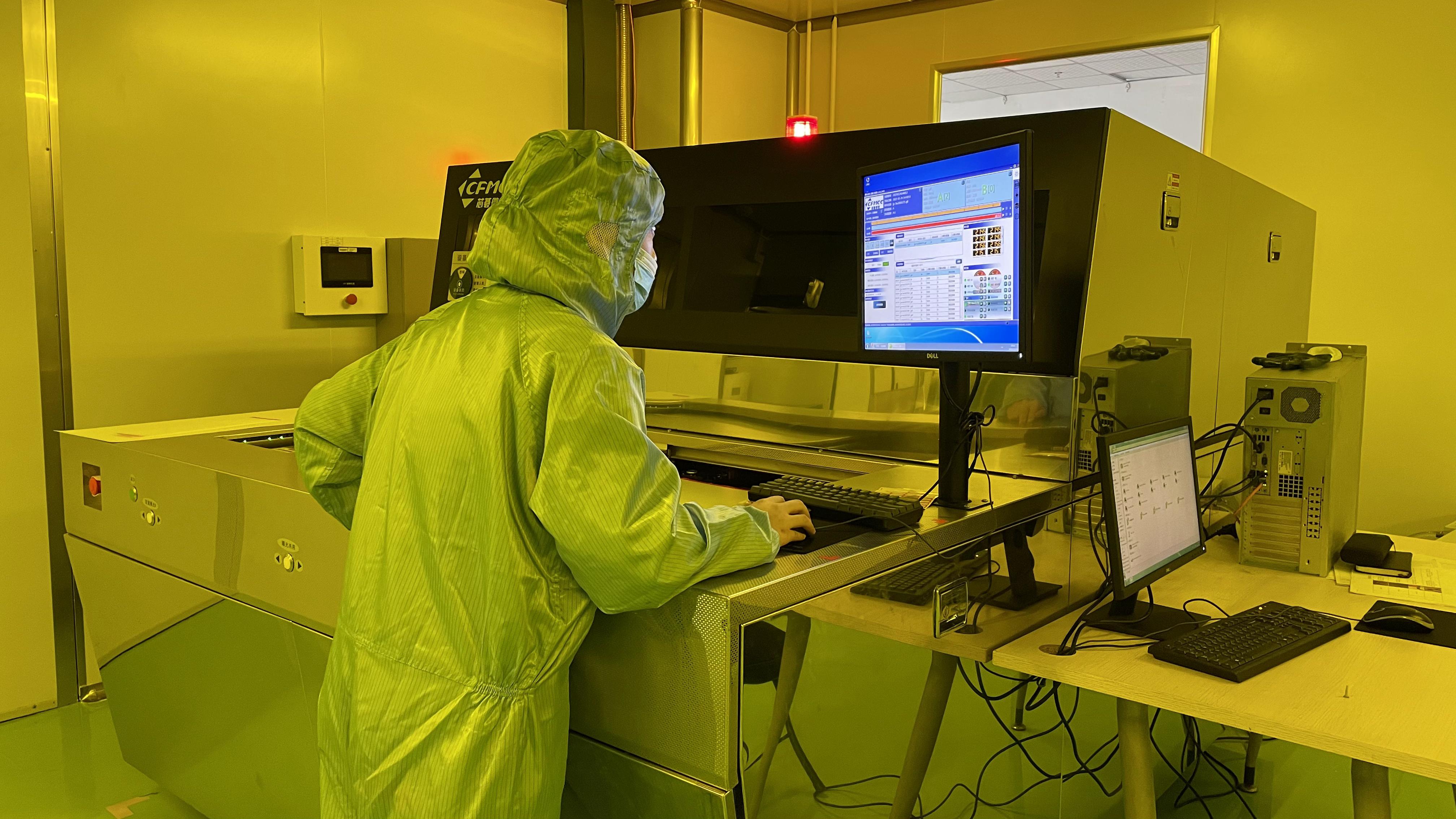

保持适宜的生产环境湿度对于防潮设计至关重要。在PCB的生产过程中，尤其是在涂覆、焊接等环节，温湿度应得到严格控制，避免湿气影响生产过程。

1. 湿度控制：保持车间的湿度在合理范围内，避免湿度过高导致水分渗透PCB。

2. 温度控制：温度过高时，水分可能会被释放出来，影响焊接质量；温度过低时，潮湿空气可能无法有效排出，影响PCB的干燥。

3.4 完善的防潮测试

防潮设计的实施并不是一劳永逸的，需要定期进行防潮性能测试，以确保PCB的长期可靠性。

1. 湿气测试：通过在不同湿度环境中进行加速老化测试，检查PCB在湿度变化下的电气性能变化。

2. 气密性测试：对于密封的PCB，进行气密性测试，确保没有水分可以渗透到电路板内部。

3. 腐蚀测试：进行腐蚀测试，检查水分和潮气对金属层的腐蚀作用，确保其在长期使用中的稳定性。

PCB的防潮设计是确保其稳定性和长期可靠性的基础。潮湿对PCB的影响不仅仅体现在短期内的电气性能下降，更会影响到其长期的使用寿命和可靠性。通过选择合适的防潮材料、工艺以及制造规范，可以有效提高PCB的抗湿能力，确保其在高湿度环境中的稳定运行。
