PCB通孔组装初学者指南

来源: 时间: 2025/07/07 09:19:00 阅读: 160

如果您是电子产品的新手,并且想知道如何开始构建电路,那么通孔组装是一个很好的切入点。该技术涉及将元件引线插入印刷电路板 (PCB) 上的预钻孔并焊接到位。由于其简单和宽容的性质,它是初学者的理想选择。



什么是通孔组件?

通孔组装是一种将电子元件安装到 PCB 上的方法。与将元件直接放置在电路板表面的表面贴装技术不同,通孔元件具有穿过 PCB 上钻孔的长引线。然后将这些引线焊接在另一侧,以建立安全的电气连接。这种方法通常是初学者的首选,因为与微小的表面贴装部件相比,这些组件更大、更容易处理,并且在焊接过程中更耐用。

几十年来,通孔技术因其可靠性而成为电子产品的主要产品。它通常用于教育套件、业余爱好者项目,甚至一些机械强度至关重要的工业应用。对于初学者来说,从通孔组装开始提供了一种学习电路构建和焊接基础知识的实践方法。

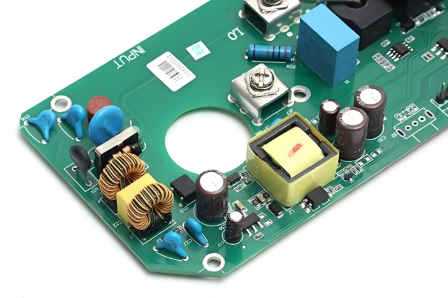

焊接在 PCB 上的通孔元件,用于电子项目。


为什么选择适合初学者的通孔元件?

对于刚起步的人来说,适合初学者的通孔元件是一个很好的选择。以下是几个原因:

  • 易于作:通孔元件(如电阻器、电容器和 LED)比表面贴装元件大。这使得它们更容易拾取、定位和焊接,而无需专门的工具。

  • 视觉学习:引线通孔的清晰布局有助于初学者了解元件在电路板上的连接方式,从而更容易掌握电路设计概念。

  • 宽容焊接:焊接通孔部件的容错性更高,因为引线很坚固,并且与微小的表面贴装焊盘相比,有更多的出错空间。

  • 可用性:许多初学者套件和教程都侧重于通孔元件,因此查找兼容的零件和资源非常简单。

无论您是构建简单的 LED 电路还是试验基本放大器,通孔元件都为学习电子学提供了实用基础。




通孔装配入门:基本工具

在开始组装和焊接之前,您需要合适的工具。以下是为初学者量身定制的通孔组装要点清单:

  • 烙铁:将元件连接到 PCB 的关键工具。我们将在下面详细介绍通孔烙铁的选择。

  • 焊锡丝:对于大多数通孔工作,请使用锡铅比为 60/40 的松香芯焊料或直径为 0.8 毫米至 1.0 毫米的无铅焊料。

  • 剪线钳:焊接后修剪多余的元件引线。

  • 拆焊泵或编织层:有助于通过去除焊料来纠正错误。

  • 万用表:测试连接并确保您的电路按预期工作。

初学者进行通孔组装的必备工具。


通孔烙铁选择:寻找什么

选择合适的烙铁对于成功的通孔组装至关重要。对于初学者来说,目标是找到一种经济实惠、安全且有效的工具。以下是选择通孔烙铁时要考虑的关键因素:

  • 额定功率:25-40 瓦的烙铁非常适合通孔工作。该系列提供足够的热量来熔化焊料,而不会损坏元件或 PCB。避免使用高瓦数熨斗(超过 60W),因为它们会使精密部件过热。

  • 温度控制:选择温度可调的熨斗。对于通孔焊接,260-300°C (500-570°F) 的范围适用于大多数元件。

  • 尖端大小和形状:细锥形尖端或小凿尖 (1-2mm) 最适合在通孔焊盘上进行精确焊接。可更换的尖端是多功能性的加分项。

  • 人类工程学:寻找握感舒适的轻质熨斗,特别是如果您要长时间焊接。

  • 安全特性:带有耐热手柄和支架的烙铁是必不可少的,以防止意外烫伤。


设计您的电路:通孔 PCB 设计软件

在组装组件之前,您需要一个 PCB 布局。使用通孔 PCB 设计软件使此过程变得容易,即使对于初学者也是如此。这些工具允许您创建电路的数字蓝图,指定每个通孔元件的去向。以下是在设计软件中寻找的一些适合初学者的功能:

  • 用户友好的界面:选择具有简单布局和教程的软件来帮助您入门。

  • 通孔元件库:确保软件包含各种通孔部件,如电阻器、电容器和 IC,以便于放置。

  • 自动路由:此功能有助于自动将组件与跟踪连接起来,从而为初学者节省时间。

  • 导出选项:寻找允许您以与 PCB 制造服务兼容的格式导出设计文件的软件。

从简单电路的基本设计开始,例如带有电阻器的单个 LED。首先绘制原理图,然后将元件放置在电路板布局上,确保孔与引线对齐。设计准备就绪后,您就可以制造 PCB 并开始组装。

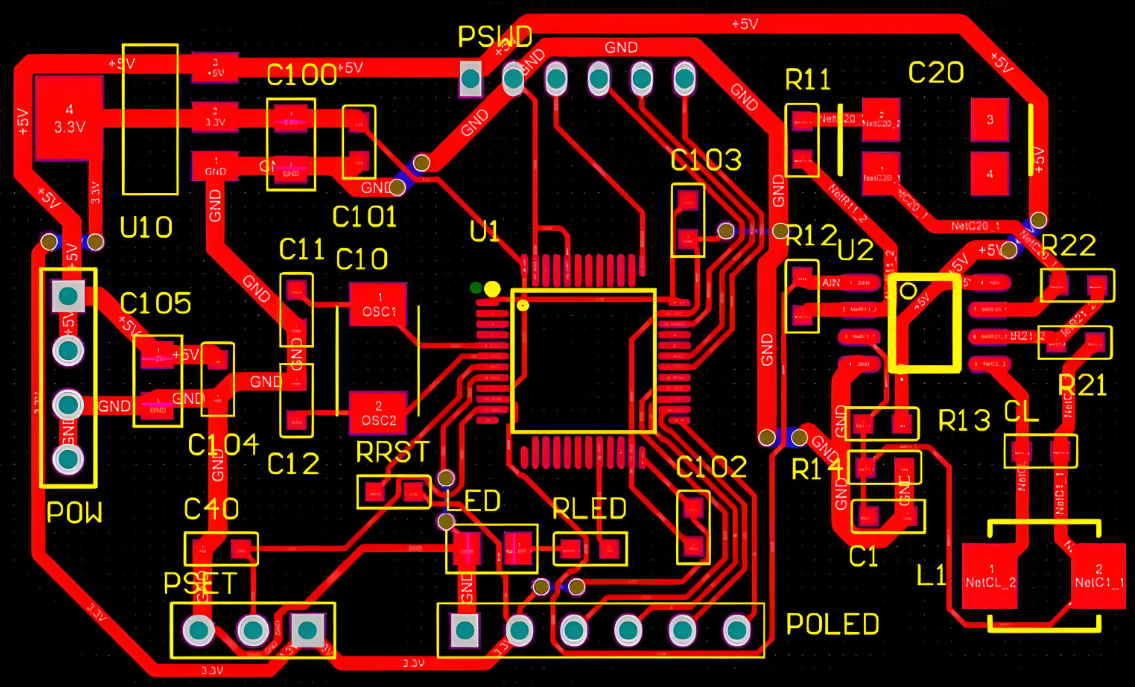

适合初学者的通孔 PCB 设计软件界面。


构建简单的通孔电路:逐步

现在您已经有了工具和 PCB,让我们构建最简单的通孔电路之一:LED 闪烁器。该项目非常适合初学者,并介绍了关键的装配概念。

所需材料:

  • 带通孔焊盘的 PCB

  • LED(发光二极管)

  • 220 欧姆电阻器

  • 555 定时器 IC(通孔封装)

  • 电容器(例如 10μF 和 0.01μF)

  • 9V 电池和连接器

组装步骤:

  1. 准备 PCB:确保您的 PCB 与电路布局相匹配。确定每个组件的孔。

  2. 插入元件:从电阻器和电容器开始。将它们的引线穿过指定的孔,确保 LED 和电容器等极化元件的极性正确。

  3. 放置 IC:将 555 定时器 IC 插入其插槽中,将 IC 上的槽口与 PCB 上的标记对齐,以避免方向错误。

  4. 焊接引线:将烙铁加热至 280°C (536°F) 左右。将熨斗接触焊盘和引线,然后涂上焊料,直到它在接头周围流动。避免过多的焊料,以防止焊盘之间架桥。

  5. 修剪多余的潜在客户:使用剪线钳修剪靠近焊点的引线,以获得整洁的表面。

  6. 测试电路:连接 9V 电池并检查 LED 是否闪烁。如果没有,请使用 Multimeter 对连接松动或元件放置不正确进行故障排除。

这个简单的电路通常在由电阻器和电容器值决定的频率下工作,通常在 1-2 Hz 左右,以获得可见的闪烁效果。这是练习焊接和了解基本时序电路的好方法。

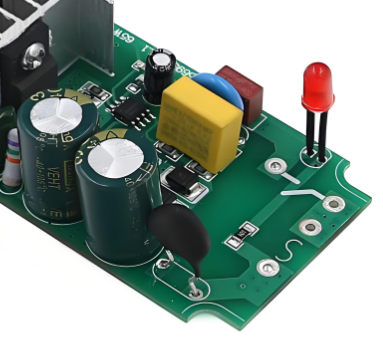

适合初学者的简单通孔 LED 闪光灯电路。


通孔组件安全性:保持保护的提示

使用电子产品和焊接存在风险,因此通孔组件的安全性是重中之重。请遵循以下准则来保护您自己和您的工作区:

  • 在通风的地方工作:焊接会产生烟雾,如果吸入可能有害。使用排烟机或在打开的窗户附近工作,以确保适当的通风。

  • 穿戴防护装备:使用安全眼镜保护您的眼睛免受焊料飞溅或碎屑的伤害。避免穿着可能着火的宽松衣服。

  • 小心处理烙铁:不使用时,请务必将热熨斗放在支架上。切勿触摸尖端,因为它的温度可能超过 300°C (572°F),导致严重灼伤。

  • 避免接触铅:如果使用铅基焊料,请在焊接后洗手以防止摄入。考虑使用无铅焊料作为更安全的替代方案。

  • 在附近放置灭火器:焊接涉及热量,因此请准备好一个小型灭火器或一桶沙子,以备不时之需。

  • 测试前关闭电源:在调整电路之前断开电源,以避免触电。

安全不仅仅是为了保护自己,还可以确保工具和项目的使用寿命。干净、有序的工作空间和适当的预防措施可以防止事故并改善您的整体体验。




通孔装配中的常见错误以及如何避免这些错误

作为初学者,您在通孔组装过程中可能会遇到一些问题。以下是常见错误和避免这些错误的提示:

  • 冷焊点:当焊料没有完全熔化时,就会发生这种情况,从而产生弱连接。确保您的熨斗处于正确的温度(约 280°C),并在应用焊料之前加热焊盘和引线。

  • 元件错位:仔细检查元件方向,尤其是 LED 和 IC 等极化部件。不正确的放置可能会损坏元件或阻止电路工作。

  • 过热:加热时间过长(每个接头超过 3-5 秒)可能会损坏组件或抬起 PCB 焊盘。快速工作,并在需要时使用散热器。

  • 焊桥:避免使用过多的焊料,因为它会在焊盘之间产生意外的连接。如果形成桥接,请使用拆焊泵去除多余的焊料。

在从事重要项目之前,先在废旧 PCB 或廉价套件上练习。这种实践经验将帮助您提高技能并建立信心。




将您的通孔技能提升到一个新的水平

掌握了通孔装配的基础知识后,请考虑扩展您的知识。以下是成长为电子爱好者的几种方法:

  • 尝试复杂电路:从简单的通孔电路转向音频放大器或基于微控制器的设计等项目。

  • 学习 PCB 制造:与像捷配这样值得信赖的服务合作,将您的设计变成高质量的电路板。了解制造过程可以提高您的设计技能。

  • 探索混合装配:随着您的信心增强,在您的项目中结合通孔和表面贴装元件,以实现更紧凑、更先进的设计。

您完成的每个项目都构建了您的专业知识。从小处着手,保持一致,很快您就会轻松处理复杂的电子产品。
