PCB特殊形状设计与制造工艺流程解析
来源：
时间: 2025/07/09 10:17:00
阅读: 139

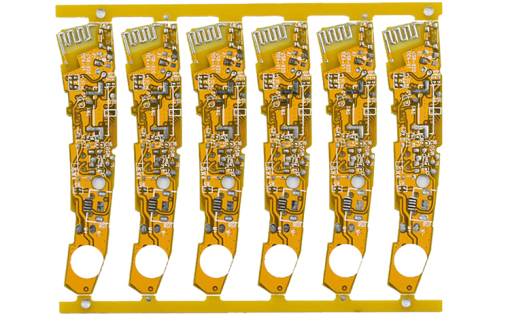

在我们的印象中，PCB 板似乎都是方方正正的矩形，但在智能手表的表带里、无人机的机翼下、汽车的仪表盘内，那些形形色色的特殊形状 PCB 正发挥着关键作用。这些打破常规的电路板，不仅要适应设备的独特结构，还要保证电气性能不受影响，其设计与制造背后藏着不少学问。
特殊形状 PCB 的应用场景：哪里需要就 “长” 成什么样
PCB 的形状从来不是一成不变的，而是跟着设备的 “身材” 量身定制。在可穿戴设备领域，智能手表的 PCB 往往设计成弧形，完美贴合手腕的曲线，某品牌智能手表的弧形 PCB 比传统矩形板节省了 20% 的空间，让手表厚度减少了 1.5mm。
医疗设备对特殊形状 PCB 的需求更为苛刻。植入式心脏监测仪的 PCB 需要设计成胶囊状，直径仅 5mm，长度不足 20mm，才能通过导管送入人体。手术机器人的机械臂关节处，则采用了柔性可弯曲的特殊形状 PCB，能在多角度转动时保持电路连接。

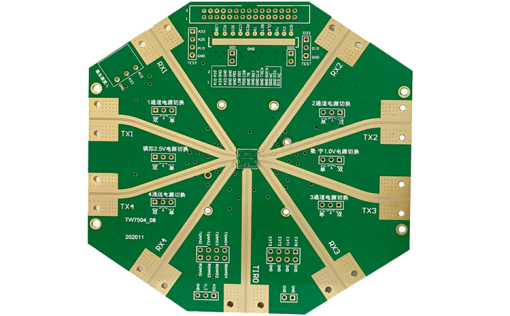

汽车电子是特殊形状 PCB 的 “大客户”。车载雷达的 PCB 需要与保险杠的曲面贴合，设计成扇形；中控屏背后的 PCB 则要避开空调出风口和按键结构，往往是不规则的多边形。某车企的数据显示，采用定制形状 PCB 后，车内电子设备的空间利用率提升了 35%。
工业设备中，特殊形状 PCB 能适应复杂的安装环境。自动化生产线的传感器 PCB 常设计成 L 形，一端连接检测头，另一端接入控制系统；数控机床的操作面板 PCB 则根据按钮布局，设计成带有多个缺口的异形结构，让每个按键都能精准对应电路节点。
特殊形状设计的核心要点：既要独特又要靠谱
设计特殊形状 PCB，首先要平衡结构适配性与电气性能。某无人机厂商曾想把机翼内的 PCB 设计成流线型以减少风阻，但仿真发现，过于纤细的边缘会导致信号传输路径变长，高频信号损耗增加 15%。最终将边缘宽度从 0.5mm 增加到 0.8mm，既满足了气动要求，又保证了信号完整性。
机械强度是另一个关键考量。异形 PCB 的薄弱部位（如狭窄的连接条、尖角）容易在安装或振动时断裂。设计时可采用 “局部加厚” 方案，在狭窄处增加 PCB 厚度，或在边缘嵌入加强筋（如薄铜片）。某振动筛的控制 PCB，通过在 L 形拐角处增加 0.2mm 厚度，抗断裂能力提升了 40%。
布线设计在特殊形状 PCB 中更具挑战性。不规则的边缘会导致线路布局受限，需要采用 “蛇形布线”“分层绕线” 等技巧。弧形 PCB 的信号线要沿着圆弧切线方向布置，避免直角弯折，否则会产生信号反射。某 5G 基站的弧形 PCB 通过优化布线角度，将信号传输速率稳定在 3Gbps 以上。
还要考虑散热需求。特殊形状 PCB 的散热路径可能被切断，需要在设计时预留散热孔或散热铜皮。某 LED 舞台灯的环形 PCB，在环形中心设计了 8 个散热孔，配合边缘的散热鳍片，让工作温度降低了 12℃。
特殊形状 PCB 的制造工艺：从设计到成品的 “变形记”
特殊形状 PCB 的制造比矩形板复杂得多，每一步都要精准控制。

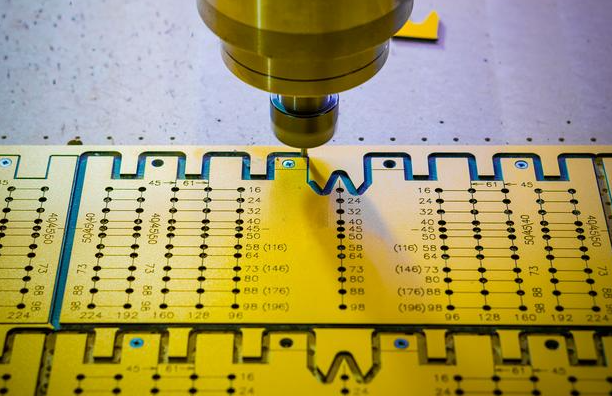

切割工艺是塑造特殊形状的关键。传统的机械切割适合直线和简单曲线，精度可达 ±0.1mm，但对于复杂的异形结构，激光切割更有优势。紫外激光切割能在 PCB 上打出 0.1mm 的细微缺口，切割边缘光滑无毛刺，某医疗 PCB 的胶囊状外壳就是用激光切割而成，误差控制在 0.05mm 以内。
对于柔性 PCB（FPC）的特殊形状制造，则需要用到模具冲压。将 FPC 基材放在定制模具中，通过冲压机一次成型，适合大批量生产。某手机折叠屏的铰链处 FPC，采用冲压工艺制造，每分钟可生产 50 片，良品率达 98%。
层压工艺在特殊形状 PCB 中需要特殊处理。弧形或异形多层 PCB 在层压时，各层受力不均容易出现分层。解决方法是采用 “分步层压”，先将内层按形状预成型，再逐层加压，同时控制温度梯度，让每层材料均匀固化。某汽车弧形仪表板 PCB 通过这种工艺，层间结合力提升了 25%。
边缘处理不能忽视。特殊形状 PCB 的边缘可能存在应力集中，需要进行倒角、打磨或涂覆处理。倒角半径一般为 0.5-1mm，可减少安装时的刮伤风险；涂覆一层三防漆则能增强边缘的耐腐蚀性，尤其适合户外设备的异形 PCB。
制造过程中的常见难题与解决方案
特殊形状 PCB 的制造过程中，“变形” 是最常见的问题。激光切割或机械加工时，材料受热不均会导致 PCB 弯曲，某 L 形 PCB 在切割后弯曲度达 0.5mm/m。通过优化切割参数（如降低激光功率、增加冷却 airflow），可将弯曲度控制在 0.2mm/m 以内。
“尺寸精度” 难以保证是另一大挑战。异形 PCB 的复杂轮廓需要多道工序加工，每一步都可能产生误差。某扇形雷达 PCB 的外圆直径要求 ±0.05mm，通过采用 “基准孔定位” 法，以 PCB 上的两个基准孔为参考，全程控制加工位置，最终精度达标率提升到 95%。
“镀层均匀性” 在尖角处容易出问题。特殊形状 PCB 的尖角在电镀时电流密度过高，会导致铜层过厚，而凹陷处则可能镀层过薄。解决方法是在电镀时增加 “辅助阳极”，调整电流分布，让尖角和凹陷处的铜层厚度差控制在 5μm 以内。
对于柔性特殊形状 PCB，“耐弯折疲劳” 是关键指标。某折叠屏手机的 FPC 在经过 10 万次弯折测试后，出现线路断裂。通过在弯折处采用 “波纹状布线”，并选用耐弯折的聚酰亚胺基材，可将弯折寿命提升到 20 万次以上。
特殊形状 PCB 的未来趋势：更智能、更贴合
随着 3D 打印技术的发展，特殊形状 PCB 的制造将更加灵活。某研究机构已用 3D 打印技术制造出螺旋状 PCB，层间连接精度达 0.01mm，适合微型传感器使用。未来，3D 打印可能实现 “一次成型”，省去多道加工工序。
材料创新将推动特殊形状 PCB 的性能提升。新型纳米复合材料既保持了刚性，又具有一定柔性，适合制造可变形的异形 PCB。某实验室开发的碳纳米管增强 PCB，在弯曲 180 度后仍能保持电路通畅。
设计软件的进步也让特殊形状 PCB 的开发更高效。新一代 PCB 设计软件能自动根据设备 3D 模型生成最佳 PCB 形状，并同步进行力学和电气仿真，将设计周期从传统的 2 周缩短到 3 天。
特殊形状 PCB 的设计与制造，是电子工程与机械设计的完美结合。它打破了 “PCB 必须方方正正” 的固有思维，让电路板真正做到 “哪里需要就出现在哪里”。从可穿戴设备到航空航天，特殊形状 PCB 正以其独特的优势，推动着电子设备向更紧凑、更智能、更贴合需求的方向发展。
