手工组装混合技术PCB的基本工具

如果您正在寻找手工组装混合技术印刷电路板 （PCB） 的必备工具，那么您来对地方了。混合技术 PCB 结合了表面贴装技术 （SMT） 和通孔技术 （THT），需要一套独特的工具来提高精度和效率。在本指南中，我们将介绍手动组装混合技术 PCB 的必备工具，包括 SMT 和通孔组件设备，以帮助您获得专业效果。无论您是业余爱好者还是专业工程师，拥有合适的工具都可以让您的 PCB 组装过程变得不同。

什么是混合技术 PCB？

混合技术 PCB 是同时包含 SMT 和通孔元件的电路板。SMT 元件直接安装在电路板表面，可实现更小、更紧凑的设计。另一方面，通孔元件的引线穿过电路板上的孔并在另一侧焊接，为高应力应用提供更高的耐用性。将这些技术结合在单个电路板上通常可以两全其美 — SMT 的紧凑性和 THT 的可靠性。

手工组装这些板需要精度和多功能性，因为您正在处理不同尺寸和安装技术的组件。用于 PCB 混合技术手工组装的工具必须解决 SMT 和通孔组装的独特挑战。让我们探索正确完成工作所需的基本工具。

混合技术 PCB 手工组装的基本工具

手工组装混合技术 PCB 需要一个设备齐全的工作空间。下面，我们根据它们在装配过程中的功能将基本工具分为不同的组。每个工具对于确保 PCB 项目的准确性、安全性和质量都至关重要。

1. 用于 SMT 和通孔元件的焊接工具

焊接是 PCB 组装的核心，混合技术电路板需要能够处理精细 SMT 元件和较大通孔元件的工具。以下是您需要的关键焊接工具：

• 温度可调的烙铁：必须采用可调节温度控制的高质量烙铁。对于 SMT 组件，您需要较低的温度（约 260-300°C）以避免损坏精密部件。对于通孔元件，可能需要更高的温度（高达 350°C）以确保焊料正确流过孔。寻找用于 SMT 工作且尖端较宽的烙铁，以及用于 THT 焊接的尖端选项。

• 焊锡丝：使用松香芯的无铅焊锡丝，以提高环境安全性和有效粘合。0.5mm 至 0.8mm 的直径非常适合 SMT，而 1.0mm 的直径非常适合通孔焊接。

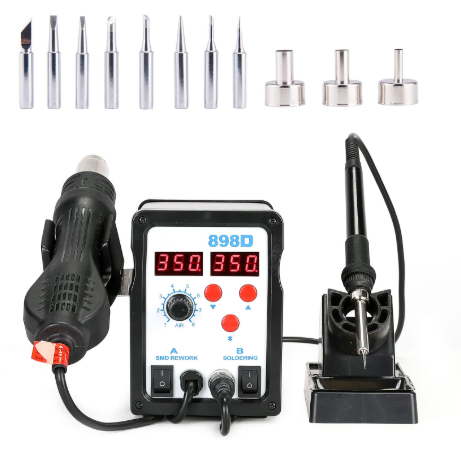

• 热风返修台：对于 SMT 元件，尤其是那些具有多个引脚的元件，如 QFN 或 BGA 封装，热风返修台非常有价值。它允许您在表面贴装部件上回流焊，而无需直接接触，从而防止损坏电路板或元件。

• 拆焊工具：错误时有发生，吸锡器或脱焊编织层（灯芯）等拆焊工具对于去除多余的焊料或纠正错误至关重要。拆焊泵特别适用于通孔元件，而编织层则适用于 SMT 焊盘。

2. 用于元件放置的精密工具

将元件准确地放置在混合技术 PCB 上至关重要，尤其是对于微小的 SMT 零件。这些精密工具将帮助您小心准确地处理组件：

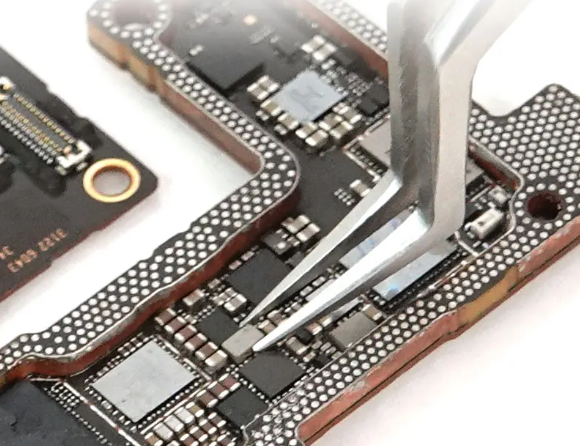

• 镊子：防静电的细尖镊子对于拾取和放置 SMT 元件至关重要。寻找带有非磁性不锈钢尖端的镊子，以避免干扰敏感的电子设备。弯曲的尖端有助于进入狭小空间。

• 组件对齐工具：对于细间距 SMT 元件，小型对准工具或牙科镐可以帮助在焊接前将零件推入到位。这可确保与 PCB 焊盘正确对齐，从而降低短路或错位的风险。

• 尖嘴钳：对于通孔元件，尖嘴钳可用于在焊接过程中弯曲引线和将部件固定到位。选择一双握感舒适的手套，以便长时间使用。

3. 用于通孔组装的切割和修整工具

通孔组件在焊接后通常需要修铅，使用正确的切割工具可确保干净的表面而不会损坏电路板。

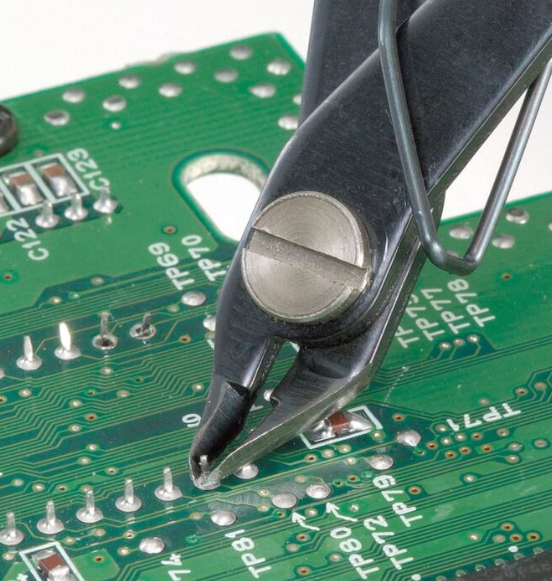

• 平口剪钳：这些是小而锋利的切割器，旨在从靠近电路板的通孔元件中修剪多余的引线。一把好的平口剪可以留下光滑的切口，减少可能导致受伤或短路的锋利边缘的风险。

• 剥线钳：如果您正在使用需要额外布线的通孔元件，剥线钳可以方便地准备引线或将电缆连接到电路板。

4. 检验和测试工具

组装混合技术 PCB 后，必须进行彻底的检查和测试，以确保功能和质量。这些工具有助于在启动电路板之前识别问题。

• 放大镜或显微镜：放大倍率至少为 10 倍的放大镜或台式显微镜对于检查 SMT 元件上的焊点至关重要。这有助于检测可能导致故障的冷焊点、桥接或焊料不足。

• 万用表：数字万用表对于测试组装 PCB 上的连续性、电压和电阻至关重要。使用它来检查焊盘之间的短路或验证组件是否正确连接。例如，您可以测量电阻器两端的电阻，以确保其与指定值匹配（例如，1kΩ ±5%）。

• ESD 安全腕带：静电放电 （ESD） 会损坏敏感元件，尤其是 SMT 部件。将 ESD 安全腕带接地到工作区，防止静电积聚，在检查和组装过程中保护您的电路板。

•


5. 工作空间和安全设备

一个组织良好且安全的工作空间与工具本身一样重要。以下是一些保持装配过程顺利且无危险的必需品。

• ESD 安全垫：在工作台上放置 ESD 安全垫，为组装混合技术 PCB 提供无静电表面。将其与腕带配对以获得最大保护。

• 焊烟去除器：焊接会产生烟雾，如果随着时间的推移吸入这些烟雾可能会有害。带有碳过滤器的排烟器或风扇通过去除这些烟雾来确保您的工作空间安全。

• 良好的照明：明亮、集中的照明对于处理小型 SMT 元件是必需的。亮度可调的台灯或放大镜周围的环形灯可以对能见度产生很大的影响。

在混合技术 PCB 组装中使用工具的技巧

拥有合适的工具进行 PCB 混合技术手动组装只是成功的一半。知道如何有效地使用它们可确保高质量的结果。以下是一些需要牢记的实用提示：

• 从 SMT 元件开始：组装混合技术 PCB 时，首先放置和焊接 SMT 元件。它们较小的尺寸和表面贴装使其更加精致，在通孔部件之前焊接它们可以防止以后处理较大的部件时造成意外损坏。

• 使用适当的焊接技术：对于 SMT，在一个焊盘上涂上少量焊料，放置元件，然后回流焊料以固定它，然后再焊接剩余的焊盘。对于通孔，插入元件，稍微弯曲引线以将其固定到位，然后用干净的锥形接头焊接每根引线。

• 避免过热：SMT 组件对热敏感。将每个焊盘的焊接时间限制为 2-3 秒，以防止热损伤。对于通孔零件，确保焊料完全流过孔，表明连接良好，没有过多的热量暴露。

• 保持工作区清洁：定期清洁您的工具和工作区，以避免污染。随着时间的推移，PCB 上的助焊剂残留物或碎屑会导致短路或腐蚀。焊接后，使用异丙醇和刷子清洁电路板。

手工组装混合技术 PCB 的挑战以及工具如何提供帮助

由于 SMT 和通孔组件的组合，手工组装混合技术 PCB 带来了独特的挑战。以下是正确的工具如何帮助克服这些障碍：

• 组件尺寸差异：SMT 元件可以小至 0.4mm x 0.2mm（0402 封装），而通孔元件要大得多。细尖镊子和放大镜等精密工具使处理微小的 SMT 零件变得易于管理，而尖嘴钳则有助于处理较大的通孔引线。

• 焊接复杂性：SMT 焊接需要精度，以避免在紧密间隔的焊盘之间出现桥接（例如，细间距 IC 上的 0.5mm 间距）。热风站和细尖烙铁确保接头清洁。另一方面，通孔焊接需要适当的热量分布来填充孔，而更高功率的烙铁可以做到这一点。

• 损坏风险：静电或过热会损坏敏感元件。ESD 安全工具和温控焊接设备可最大限度地降低这些风险，保护您在组件和电路板上的投资。

手工组装混合技术 PCB 是一项有益但具有挑战性的任务，需要正确的工具集才能获得专业的结果。从为 SMT 和通孔元件量身定制的焊接设备到用于放置和检查的精密工具，每台设备在此过程中都发挥着至关重要的作用。通过投资用于 PCB 混合技术手工组装的高质量工具，例如可调节烙铁、防静电镊子和万用表，您可以确保项目的准确性、安全性和可靠性。
