使用在线资源和工具简化多层PCB设计

设计多层 PCB 似乎令人生畏，但有了正确的在线资源和工具，它就会成为一个易于管理甚至令人愉快的过程。无论您是寻找简单 PCB 设计解决方案的初学者，还是处理复杂多层板的经验丰富的工程师，本指南都将帮助您使用免费的 PCB 设计工具和在线 PCB 设计平台完成整个过程。

什么是多层 PCB 设计，为什么它很重要？

多层 PCB 是具有两层以上导电材料的电路板，通常由绝缘层隔开。这些板对于现代电子产品至关重要，因为它们允许更高的元件密度、更好的信号完整性和更低的电磁干扰 （EMI）。例如，4 层 PCB 可能具有用于元件的顶层、接地层、电源层和用于额外布线的底层，从而优化智能手机或医疗设备等设备中的空间。

多层设计的复杂性通常会让初学者望而生畏，但在线工具和资源使创建高效的布局变得比以往任何时候都更容易。通过使用免费的 PCB 设计工具和遵循结构化教程，您可以在不花大钱的情况下获得专业的结果。

使用在线资源进行多层 PCB 设计的好处

在线资源和工具为 PCB 设计人员提供了多项优势，尤其是在处理多层项目时。以下是一些主要优势：

• 可及性：许多在线 PCB 设计平台都是基于云的，这意味着您可以通过互联网连接在任何地方工作，而无需高端硬件。

• 成本效益：免费的 PCB 设计工具免费提供强大的功能，使其成为业余爱好者、学生和初创公司的理想选择。

• 社区支持：在线平台通常附带论坛、教程和用户社区，用于分享技巧和解决问题，尤其是对于复杂的多层设计。

• 实时协作：某些工具允许多个用户同时处理一个设计，这对于团队项目非常有用。

这些优势使在线工具成为简化多层 PCB 设计的首选，从而节省时间和资源。

用于多层项目的顶级免费 PCB 设计工具

选择正确的 PCB 布局软件对于顺利的设计过程至关重要。以下是一些广受认可的支持多层 PCB 设计的免费工具。这些选项对初学者友好，并配备了处理复杂布局的功能。

1. KiCad 的：这款开源软件因其强大的功能而受到工程师的喜爱，包括原理图捕获、3D 可视化和对多达 32 层的支持。它可在 Windows、macOS 和 Linux 上使用，并拥有庞大的组件库。

2. CircuitMaker：它是一款专为业余爱好者和开源硬件设计师设计的免费工具，提供多层支持并与云存储集成，便于共享。其直观的界面使其成为轻松 PCB 设计的绝佳选择。

3. DesignSpark PCB：该软件提供了无限的原理图可能性，并支持多层设计。它用户友好，包括设计规则检查等功能，以避免布局中的错误。

这些免费的 PCB 设计工具功能强大，足以处理专业的多层项目，同时让初学者也能使用。他们中的大多数还提供广泛的文档和教程来帮助您入门。

面向初学者的分步多层 PCB 教程

创建多层 PCB 听起来可能很复杂，但将其分解为多个步骤使其易于管理。按照本教程使用上述任何免费的 PCB 设计工具，为基本微控制器电路设计一个简单的 4 层板。

第 1 步：定义您的项目要求

首先概述您的 PCB 的用途。例如，如果您正在为微控制器设计电路板，请确定组件数量、功率要求（例如，5V 或 3.3V）和信号速度（例如，高速信号高达 100 MHz）。确定层数 — 4 层通常足以满足中等复杂度的需求，典型的信号、接地、功率和信号叠加。

第 2 步：创建原理图

使用您选择的 PCB 布局软件绘制原理图。放置电阻器、电容器和微控制器等组件，确保连接正确。仔细检查错误，因为原理图中的错误可能会导致布局阶段出现问题。大多数免费工具都有带有通用组件的内置库，以加快此过程。

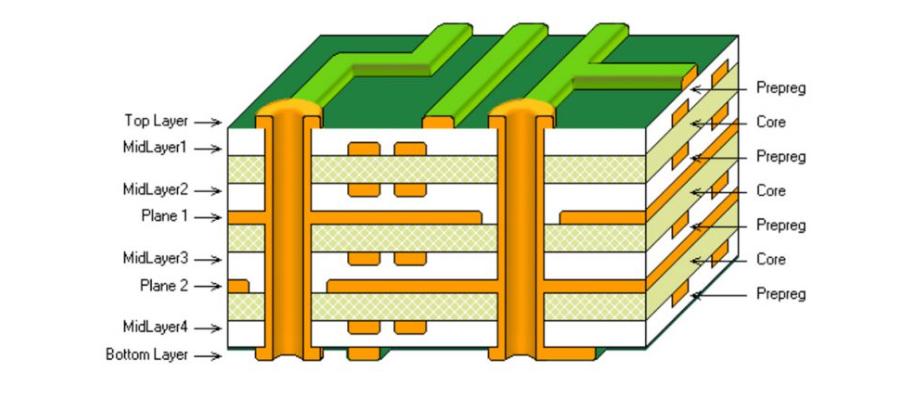

第 3 步：设置 PCB 叠层

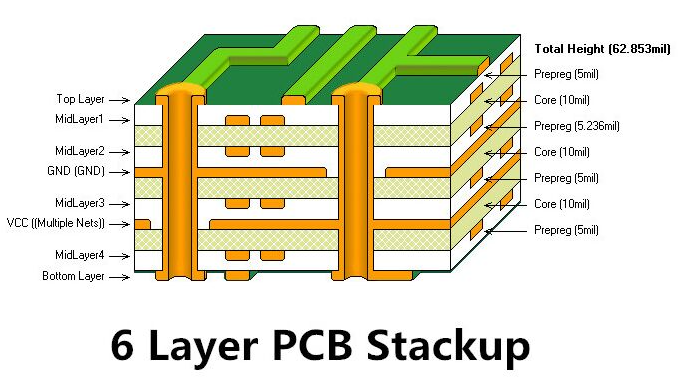

在 layout 编辑器中，配置板以进行多层设计。指定层数（例如 4）并为每个层分配角色。例如，将第二层专用于接地层以降低噪声和 EMI，将第三层专用于电源层以实现稳定的电压分配。整个电路板的典型层厚可能为 1.6mm，对于标准电流处理，铜层为 1 oz/ft2。

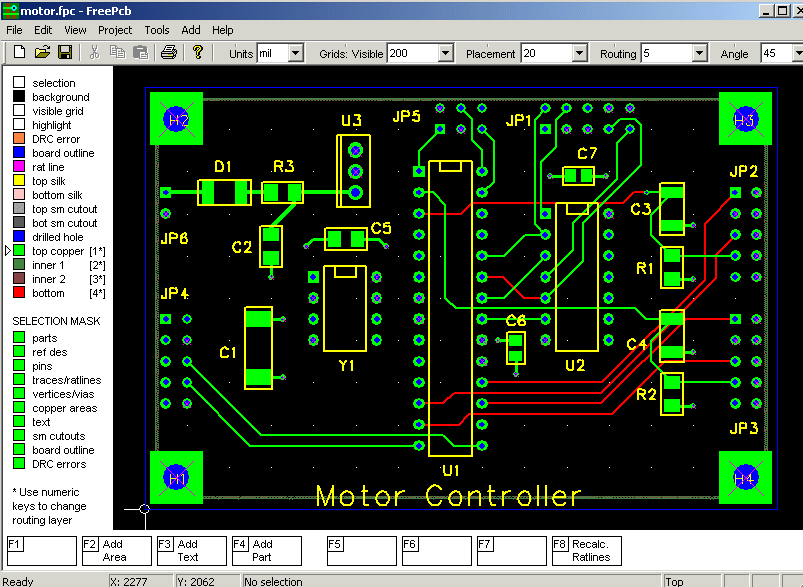

第 4 步：放置组件

将组件布置在顶层，优先考虑靠近中心的关键部件（如微控制器），以实现更短的信号路径。使高速元件靠近以减少走线长度，从而最大限度地减少阻抗问题（例如，高速信号的走线阻抗为 50 欧姆）。使用软件的设计规则检查器来确保适当的间距。

第 5 步：布线走线和过孔

信号的顶层和底层布线，使用内层的电源和接地。添加过孔以连接层之间的走线，确保最少的过孔数，从而降低制造成本。例如，信号走线可能会通过 via 从顶层切换到底层，以避免与其他走线交叉。根据电流需求保持走线宽度—使用 10 mils 的信号走线和 20-30 mil 的功率走线，承载高达 1A 的电源走线。

第 6 步：添加接地层和电源层

为内层的接地层和电源层创建实心铜浇注。连续接地层通过提供低阻抗返回路径来帮助保持信号完整性，从而在高速设计中将噪声降低多达 20-30%。确保 via 在需要时将 components 连接到这些平面。

第 7 步：运行设计检查

使用软件的设计规则检查 （DRC） 来识别错误，例如未连接的网络或间距违规。在完成设计之前修复任何问题。这一步对于多层板至关重要，因为内层的误差在制造后更难纠正。

第 8 步：生成制造文件

为您的 PCB 导出 Gerber 文件和钻孔文件。大多数免费工具都支持与制造服务兼容的标准格式。在 Gerber 查看器中查看文件，以确保所有图层都正确对齐。

这个多层 PCB 教程为初学者提供了一个清晰的路线图。通过练习，您将有信心使用在线 PCB 设计平台处理更复杂的设计。

在多层项目中轻松进行 PCB 设计的技巧

多层 PCB 设计不必让人不知所措。以下是使用在线工具和资源使流程更顺畅的实用技巧：

• 从简单开始：如果您不熟悉多层设计，请先从 4 层板开始，然后再迁移到 6 层或 8 层。这降低了您学习时的复杂性。

• 使用设计规则：在 PCB 布局软件中设置设计规则，以强制使用最小走线宽度（例如，信号为 6-8 mils）和间隙（例如，8 mils），以防止错误。

• 利用教程：许多免费的 PCB 设计工具都提供内置指南或视频教程。花时间学习这些内容，以了解特定于多层的功能。

• 优化信号完整性：在外层路由高速信号，避免在接地层中交叉分裂以保持阻抗，以 50 欧姆等值为目标，用于受控走线。

• 虚拟测试：在制造之前，使用某些工具中的仿真功能来检查信号延迟或热问题。例如，确保电源走线在 2A 负载下不会过热。

遵循这些提示将帮助您实现简单的 PCB 设计工作流程，即使对于多层板也是如此。

用于多层 PCB 设计的其他在线资源

除了免费的 PCB 设计工具外，大量在线资源还可以增强您的学习和设计能力。以下是一些有价值的选项：

• 论坛和社区：Stack Exchange 和 Reddit 等平台拥有活跃的电子社区，用户可以在其中分享有关多层 PCB 设计挑战的建议。

• 视频教程：专门介绍电子产品的 YouTube 频道通常会提供有关使用 PCB 布局软件进行多层项目的分步指南。

• 在线课程：Coursera 或 Udemy 等网站提供经济实惠的 PCB 设计课程，涵盖从基本布局到高级多层技术的主题。

• 设计指南：许多网站发布了有关 PCB 叠层配置、阻抗控制和 EMI 降低策略的免费指南，通常附有实际示例。

这些资源是对在线 PCB 设计工具的补充，提供了自信地处理复杂项目所需的知识。

多层 PCB 设计中的常见挑战以及如何克服这些挑战

即使使用最好的工具，多层 PCB 设计也会带来挑战。以下是解决一些常见问题的方法：

• 信号干扰：层之间的串扰会降低性能。通过在高速走线之间保持至少 10 mils 的间距并使用接地层来屏蔽信号来缓解这种情况。

• 热管理：高密度设计会产生热量。在功率元件附近添加热通孔以散热，确保通孔直径至少为 12 mils 以实现有效导通。

• 制造限制：修复内层错误的成本很高。使用 DRC 工具及早发现错误，并确认您的设计符合标准制造公差（例如，最小钻孔尺寸为 0.3 毫米）。

• 阻抗失配：对于高速信号，失配会导致反射。使用许多免费工具提供的在线计算器计算走线宽度和间距以匹配目标阻抗（例如，50 欧姆）。

通过预测这些挑战并使用在线资源，您可以避免多层 PCB 设计中的常见陷阱。

多层 PCB 设计不一定是一个复杂的过程。凭借当今可用的大量免费 PCB 设计工具、在线 PCB 设计平台和可访问的资源，任何人都可以创建专业级的电路板。通过遵循结构化的多层 PCB 教程，利用简单的 PCB 设计技巧，并使用强大的 PCB 布局软件，您将简化工作流程并获得可靠的结果。无论您是业余爱好者还是专业工程师，这些工具和策略都能让您自信地处理复杂的项目。
