什么是PCB微盲孔？

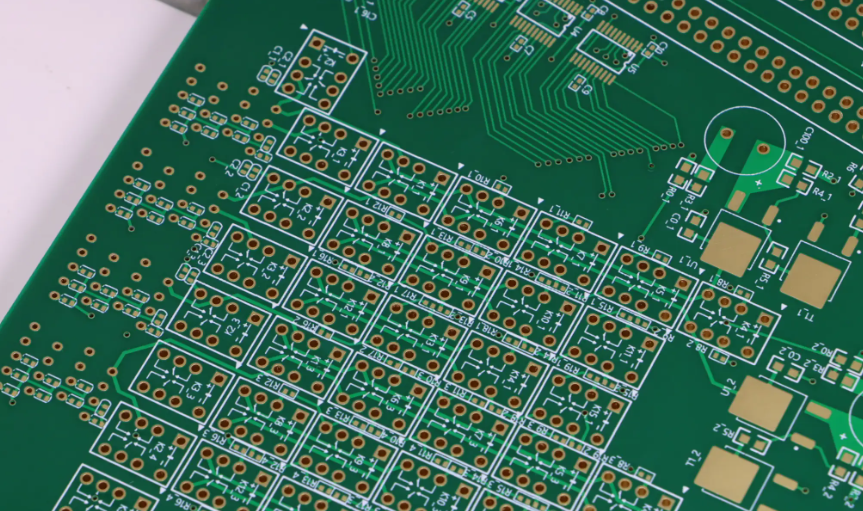

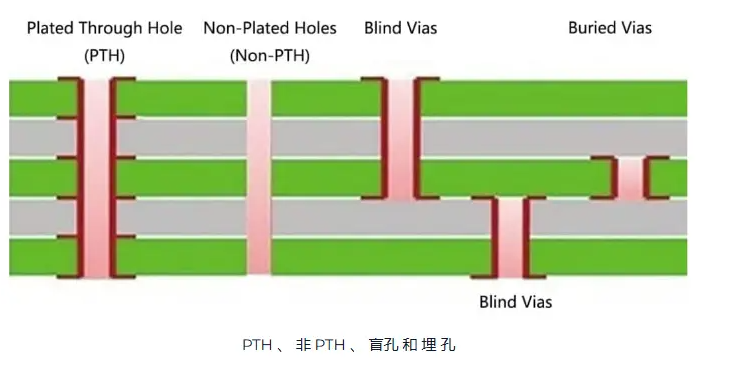

PCB 微盲孔，简单来说，是一种特殊的过孔结构。普通的过孔会穿透整个 PCB 板，连接不同层的线路；而微盲孔则只从 PCB 的表面延伸到内部的某一层，并不贯穿整块板子，孔径通常在 0.1mm 以下，甚至能达到几十微米，如同头发丝般纤细。它的主要作用是实现 PCB 表层走线与内层走线的连接，让电流能够在不同层的电路间顺畅流通。想象一下，PCB 就像一座多层的城市，微盲孔就是连接不同楼层的 “秘密通道”，通过它，电子信号可以在不同 “楼层” 的电路之间快速传递，大大提高了信号传输的效率。

制作 PCB 微盲孔是一项精细且复杂的工艺，需要经过多个步骤。首先是钻孔环节，这一步需要极高的精度。目前，常用的钻孔方法有激光钻孔和机械钻孔，其中激光钻孔因其能够实现高精度、小孔径加工，在微盲孔制作中应用更为广泛。以二氧化碳激光钻孔为例，通过高能量的激光束瞬间聚焦在 PCB 板表面，使板材局部熔化、气化，从而形成微小的孔洞。在这个过程中，对激光的功率、脉冲宽度、照射时间等参数的控制要求极为严格，稍有偏差就可能导致孔径大小不一、孔壁粗糙等问题。

钻孔完成后，接下来是孔壁处理。由于钻孔过程中，孔壁会残留一些杂质和毛刺，这会影响后续的金属化效果和电气性能。因此，需要对孔壁进行清洗、粗化等预处理，让孔壁变得干净且具有一定的粗糙度，以便后续能够更好地沉积金属。之后，便是关键的金属化步骤，通过化学镀铜或电镀等方法，在孔壁上均匀地镀上一层金属铜，使微盲孔具备导电能力，成为连接不同层电路的有效通路。

制作 PCB 微盲孔面临着诸多技术挑战。一方面，由于孔径微小，对钻孔设备的精度和稳定性要求极高。在钻孔过程中，激光的能量分布、光斑大小等因素都会影响孔的质量。如果激光能量不均匀，可能会导致孔壁出现锥度，影响金属化效果和信号传输性能；而光斑过大，则无法实现微小孔径的加工。另一方面，微盲孔的深径比（孔深与孔径的比值）也是一个关键问题。随着电子产品的集成度不断提高，PCB 的层数逐渐增加，微盲孔需要连接的内层也越来越深，这就导致深径比增大。深径比过大，会使得在金属化过程中，孔底部难以均匀地镀上金属，容易出现空洞、虚焊等缺陷，影响电路的可靠性。

此外，在多层 PCB 中，微盲孔的对准精度也是一大难题。因为微盲孔需要准确地连接到内层特定的线路位置，一旦对准偏差超过允许范围，就无法实现有效的电气连接，导致整个 PCB 板报废。据统计，在一些高端 PCB 的生产中，微盲孔的对准精度要求达到 ±5μm 以内，这对生产设备和工艺控制提出了近乎苛刻的要求。

为了确保微盲孔的质量，需要进行严格的检测与控制。外观检测是最基本的一步，通过高倍显微镜观察微盲孔的表面，检查是否有孔壁粗糙、毛刺、裂缝等缺陷。对于孔径和孔深的测量，则需要使用高精度的测量仪器，如电子显微镜自带的测量功能、激光共聚焦显微镜等，确保孔径和孔深符合设计要求。

电气性能检测同样重要。通过专门的测试设备，对微盲孔连接后的电路进行导通性测试、电阻测试等，检查微盲孔是否能够正常导电，以及其电阻值是否在合理范围内。例如，在一些对信号传输要求极高的高速 PCB 中，微盲孔的电阻变化可能会导致信号衰减、失真等问题，因此对其电阻值的精度控制要求非常严格。此外，还会采用 X 射线检测等无损检测手段，检查微盲孔内部的金属化质量，查看是否存在空洞、镀层不均匀等缺陷。

PCB 微盲孔在众多领域都有着广泛的应用。在消费电子领域，如智能手机，为了实现更轻薄的设计和更高的性能，主板上大量采用了微盲孔技术。通过微盲孔，手机主板能够在有限的空间内实现更密集的布线，集成更多的功能模块，如高性能处理器、大容量存储芯片等，同时还能保证信号传输的高速和稳定。在计算机领域，服务器主板为了满足大数据处理和高速数据传输的需求，也大量应用了微盲孔技术，以提高主板的集成度和电气性能。此外，在汽车电子、航空航天等领域，微盲孔同样发挥着重要作用。例如，汽车的电子控制系统需要在复杂的电磁环境下稳定工作，微盲孔技术有助于提高 PCB 的抗干扰能力，保障汽车电子设备的可靠性。
