手工焊接微型PCB元件的全流程指南

手工焊接微小的 PCB 元件，如 0402 电阻器或电容器，乍一看似乎令人生畏。但是，通过正确的工具、技术和实践，任何人都可以掌握这项技能。无论您是在焊接小型 SMD 元件，还是旨在通过复杂的设计提高精度，本指南都将引导您完成每个步骤。从选择手工焊接 SMD 的最佳工具到掌握手工焊接 PCB 的最佳实践，我们都能满足您的需求。

为什么手工焊接微小的 PCB 元件很重要

在电子领域，表面贴装器件 （SMD） 因其紧凑的尺寸和现代 PCB 设计的效率而成为标准。像 0402 这样的元件（尺寸仅为 0.4mm x 0.2mm）非常小，需要精确和耐心才能手工焊接。当无法选择自动化组装时，手工焊接这些微小的部件对于原型制作、维修或小规模生产通常是必要的。掌握手工焊接 0402 元件和其他小型 SMD 为业余爱好者和专业人士打开了一个充满可能性的世界，确保您可以自信地从事尖端的高密度设计。

手工焊接 SMD 元件的基本工具

在开始焊接小型 SMD 元件之前，拥有合适的工具至关重要。使用不当的设备会导致部件损坏、连接不良或受挫。以下是手工焊接 SMD 的必备工具列表：

• 带细尖的烙铁：选择带有细头（0.2 毫米至 0.5 毫米）和可调节温度控制的烙铁。260°C 至 300°C 的温度范围非常适合大多数 SMD 工作，以避免精密元件过热。

• 焊锡丝：使用直径为 0.3mm 至 0.5mm 的细焊锡丝。锡铅比为 63/37 的松香芯焊料或无铅替代品适用于精确应用。

• 助焊剂笔或浆料：助焊剂有助于焊料顺畅流动并防止氧化。免清洗助焊剂笔便于手工焊接 0402 组件。

• 镊子：带有精细防静电尖端的精密镊子对于在不损坏微小组件的情况下放置和调整它们至关重要。

• 放大镜或显微镜：至少具有 5 到 10 倍放大倍率的放大工具可以帮助您清楚地看到小垫子和关节。

• 拆焊编织层和泵：错误会发生。拆焊编织层（灯芯）或抽吸泵可以帮助去除多余的焊料或纠正错误。

• 防静电垫和腕带：通过将您自己和您的工作空间接地，保护敏感组件免受静电放电 （ESD） 的影响。

• 清洁用品：异丙醇（90% 或更高）和小刷子非常适合清洁焊接后的助焊剂残留物。

投资于用于手工焊接 SMD 的优质工具会对您的工作结果产生巨大影响。虽然存在预算选项，但可靠的设备可确保一致性并降低损坏组件的风险。

手工焊接 PCB 的最佳实践

焊接微型元件需要的不仅仅是正确的工具;它需要适当的技术和对细节的关注。遵循手工焊接 PCB 的最佳实践将帮助您实现牢固、可靠的连接，同时最大限度地减少错误。以下是一些需要牢记的关键提示：

• 保持干净的工作空间：灰尘和碎屑会干扰焊点。保持您的区域整洁无污染。

• 控制温度：将烙铁设置为适合元件和焊料类型的温度。对于 0402 组分，从 260°C 开始，并根据需要进行调整。过多的热量会损坏部件或提升垫。

• 使用最少的焊料：涂抹足够的焊料以形成一个小而有光泽的圆角。过多的焊料会导致焊盘之间起桥，从而导致短路。

• 快速工作：长时间暴露在高温下会损坏组件。目标是在 2-3 秒内完成每个关节。

• 检查您的工作：焊接后，使用放大工具检查冷接点（钝化、开裂的焊料）或桥接。立即修复任何问题。

• 实践 ESD 安全：始终佩戴防静电腕带，并在 ESD 安全垫上工作，以防止静电损坏敏感组件。

这些做法构成了成功手工焊接的基础。通过遵守它们，您将减少错误并建立处理最小零件的信心。

手工焊接 0402 组件的分步指南

现在您已经掌握了正确的工具和最佳实践知识，让我们来了解一下手工焊接 0402 元件的详细过程。本分步指南将帮助您精确处理微小的 SMD。

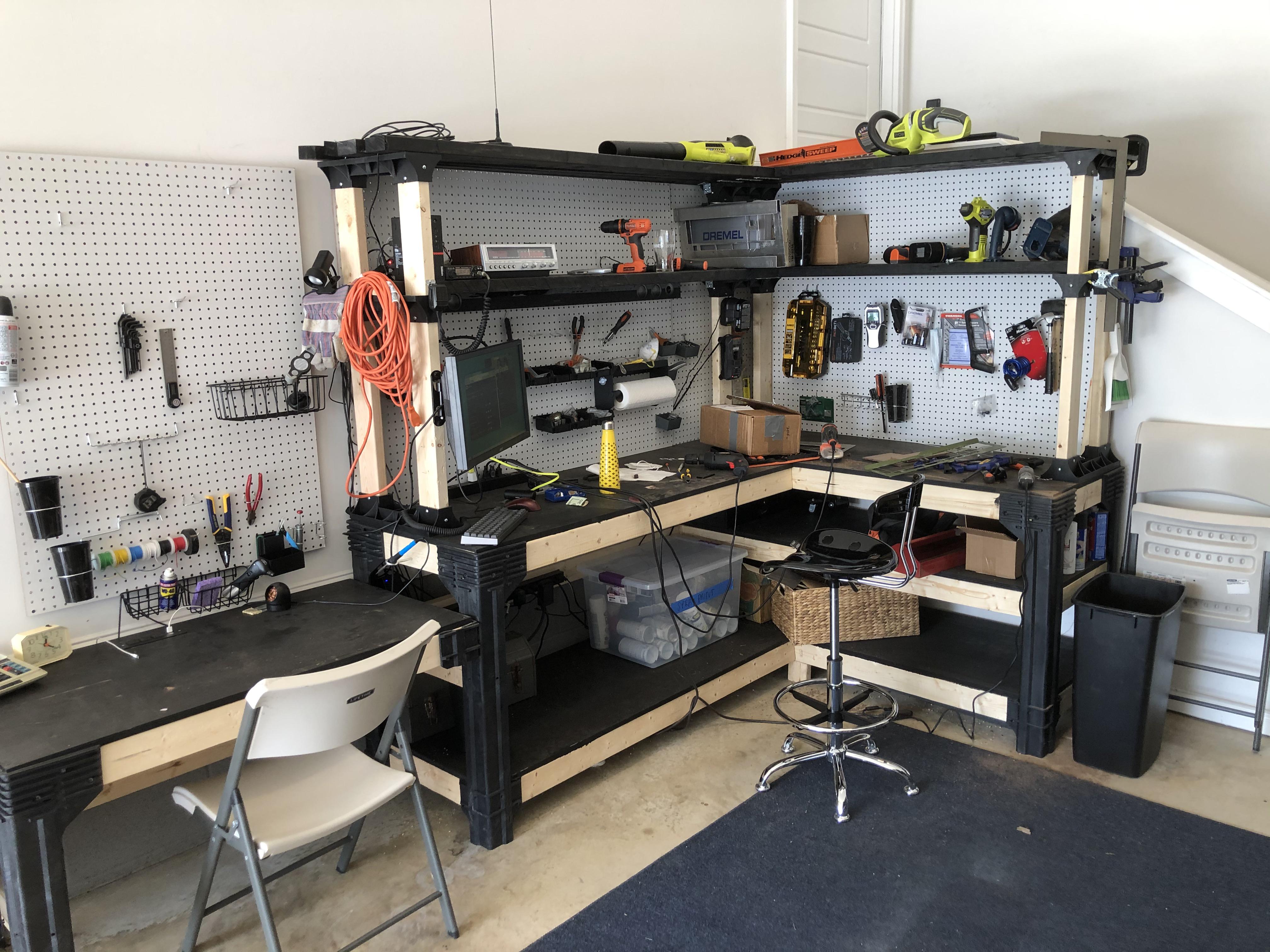

第 1 步：准备您的工作区和组件

设置防静电垫，佩戴腕带，并将工具整理在触手可及的地方。收集您需要的所有组件并将它们放在一个小托盘或组织器中，以免丢失它们。仔细检查 PCB 布局或原理图以确认元件的放置和方向，尤其是电容器或二极管等极化部件。

第 2 步：清洁 PCB

确保 PCB 没有灰尘、油脂或氧化。使用异丙醇和刷子清洁板子，然后将其完全擦干。干净的焊盘可确保更好的焊料附着力，并降低连接不良的风险。

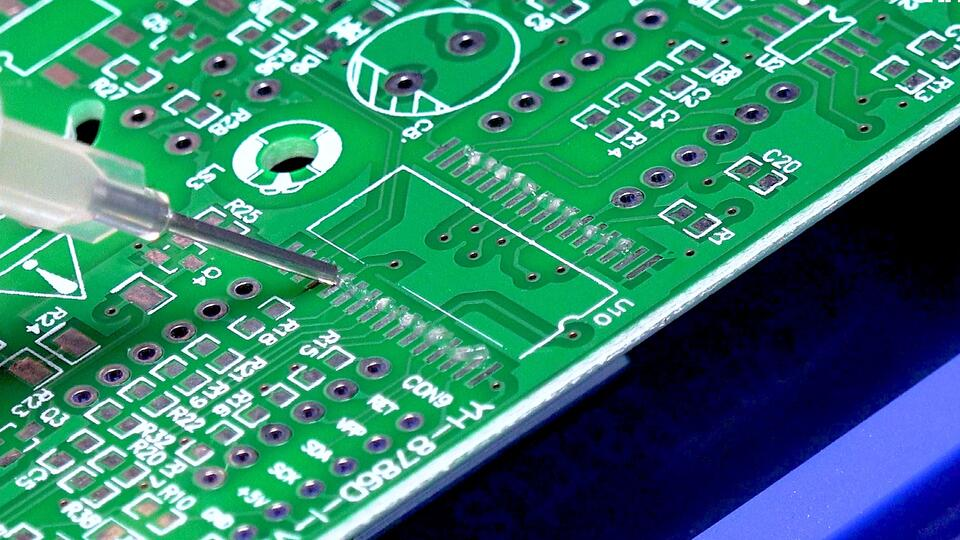

第 3 步：将助焊剂涂抹在焊盘上

使用助焊笔或助焊剂，在将放置 0402 元件的焊盘上涂上一层薄薄的助焊剂。助焊剂有助于焊料均匀流动并防止加热过程中的氧化。

第 4 步：锡 One Pad

将烙铁加热到合适的温度（小型 SMD 约为 260°C）。将尖端放在其中一个焊盘上 1-2 秒，然后涂抹少量焊料以形成一个小圆顶。这个 “镀锡” 焊盘将充当组件的锚点。小心不要使用过多的焊料，因为它会使放置变得困难。

第 5 步：放置组件

使用精密镊子小心地拾取 0402 组件并将其放置在垫子上。对齐它，使一端放在镀锡垫上，而另一端放在裸垫上。这些组件的小尺寸可能会使此作变得棘手，因此请在需要时使用放大工具以确保准确性。

第 6 步：焊接第一个焊盘

将烙铁头接触放置元件的镀锡焊盘，使焊料熔化并与元件的端子粘合。这应该不会超过 2-3 秒。取下熨斗，让接头自然冷却。避免在冷却过程中移动组件，以防止连接弱。

第 7 步：焊接第二个焊盘

现在，如果需要，将助焊剂涂在第二个焊盘上，然后在烙铁尖端添加少量焊料。同时将尖端接触焊盘和元件的端子，让焊料流出，形成光滑、有光泽的接头。同样，请迅速工作以避免过热。

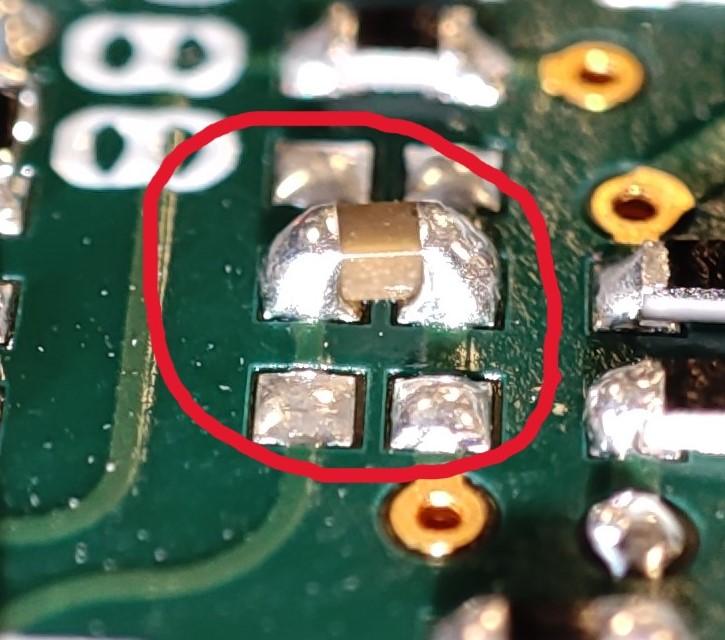

第 8 步：检查关节

在放大镜下检查两个焊点。寻找凹形圆角形状，这表明粘合力很强。如果接头看起来暗淡、开裂或不均匀，则可能是冷接头——短暂地重新加热并添加少量新鲜焊料来修复它。检查焊盘之间的焊桥，并在必要时使用拆焊编织层去除多余的焊桥。

第 9 步：清洁该区域

对接头感到满意后，用异丙醇和刷子清洁该区域以去除助焊剂残留物。此步骤可改善电路板的外观并防止随着时间的推移而产生潜在腐蚀。

焊接小型 SMD 元件时的常见挑战

即使经过精心准备，手工焊接微小元件也可能带来挑战。以下是一些常见问题及其解决方法：

• 组件错位：如果组件在焊接过程中移动，请使用镊子重新定位它，同时重新加热接头。涂抹助焊剂有助于运动。

• 焊桥：过多的焊料会连接相邻的焊盘，从而导致短路。使用拆焊编织层吸走多余的焊料，然后重新检查接头。

• 过热：长时间加热会损坏元件或从 PCB 上抬起垫。短时间工作，如果需要，让该区域冷却。

• 能见度差：肉眼很难看到微小的组件。投资一个好的放大工具或显微镜以获得更好的准确性。

遇到这些问题是学习过程的一部分。通过练习，您将培养避免它们所需的稳定手和快速判断。

提高手工焊接技巧的技巧

像任何工艺一样，手工焊接会随着时间的推移和重复而改进。如果您希望提高使用小型 SMD 元件的能力，请考虑以下提高手工焊接技能的策略：

• 从较大的组件开始：如果 0402 零件感觉太小，请在改用较小的 SMD 尺寸（如 0805 或 0603）之前练习使用较大的 SMD 尺寸，以建立信心。

• 使用练习板：许多套件都配有专为焊接练习而设计的练习 PCB。这些非常适合磨练您的技术，而不会冒着实际项目的风险。

• 观看教程：在线视觉指南可以向您展示经验丰富的专业人士的正确手部定位和焊接技术。

• 保持手部稳定：焊接时将手或肘部放在稳定的表面上，以减少晃动。避免咖啡因，如果它影响您的稳定性。

• 使用工具进行实验：尝试不同的烙铁头尺寸或烙铁品牌，找到最适合您风格的产品。

一致性是关键。每周留出时间进行练习，很快，即使是最小的组件，焊接也会成为第二天性。

掌握手工焊接微小 PCB 元件的艺术

手工焊接像 0402 零件这样的微小 PCB 元件乍一看似乎很有挑战性，但只要有正确的工具、技术和毅力，这是一项任何人都可以学习的技能。通过遵循此分步指南，遵守手工焊接 PCB 的最佳实践，并使用手工焊接 SMD 的质量工具，您将获得干净、可靠的结果。无论您是为个人项目还是专业原型焊接小型 SMD 元件，精确和耐心都是您最好的盟友。

继续练习，注意安全，不要害怕犯错——它们是精通之旅的一部分。通过焊接每个接头，您将获得对这项基本电子技能的信心和专业知识。从小处着手，培养您的技能，很快您就会轻松处理最复杂的 PCB 设计。
