如何使用烤面包机烤箱回流焊料SMD元件:DIY指南

来源: 时间: 2025/07/11 09:18:00 阅读: 154

如果您想在家中焊接表面贴装设备 (SMD) 组件,那么使用烤箱进行回流焊接是一种经济实惠且有效的 DIY 解决方案。本指南将引导您完成设置用于回流焊的烤面包机、创建回流焊曲线以及精确焊接 SMD 元件的过程。无论您是业余爱好者还是小型电子爱好者,您都会找到无需昂贵设备即可获得专业结果的可行步骤和技巧。



什么是回流焊,为什么要使用烤箱?

回流焊是一种通过将焊膏加热至焊膏熔化并在元件和电路板之间形成牢固粘合来将 SMD 元件连接到印刷电路板 (PCB) 的工艺。与传统的烙铁手工焊接不同,回流焊可以均匀地加热整个电路板,使其成为难以手动焊接的微小元件的理想选择。

使用烤面包机进行回流焊是一种流行的 DIY 方法,因为它具有成本效益且易于获得。专业的回流焊烤箱可能要花费数千美元,但许多人已经拥有或可以以低于 50 美元的价格购买的烤面包机可以进行修改以达到类似的效果。通过正确的设置和技术,您可以在家中以惊人的精度焊接 SMD 组件。


使用烤箱进行 DIY 回流焊的好处

  • 实惠:无需昂贵的设备;基本的烤箱效果很好。

  • 紧凑的:轻松放入家庭工作空间,不占用太多空间。

  • 有效:能够处理小批量到中等批量的 PCB,并进行适当的控制。



用于内部 PCB 的回流焊接的烤面包机炉设置

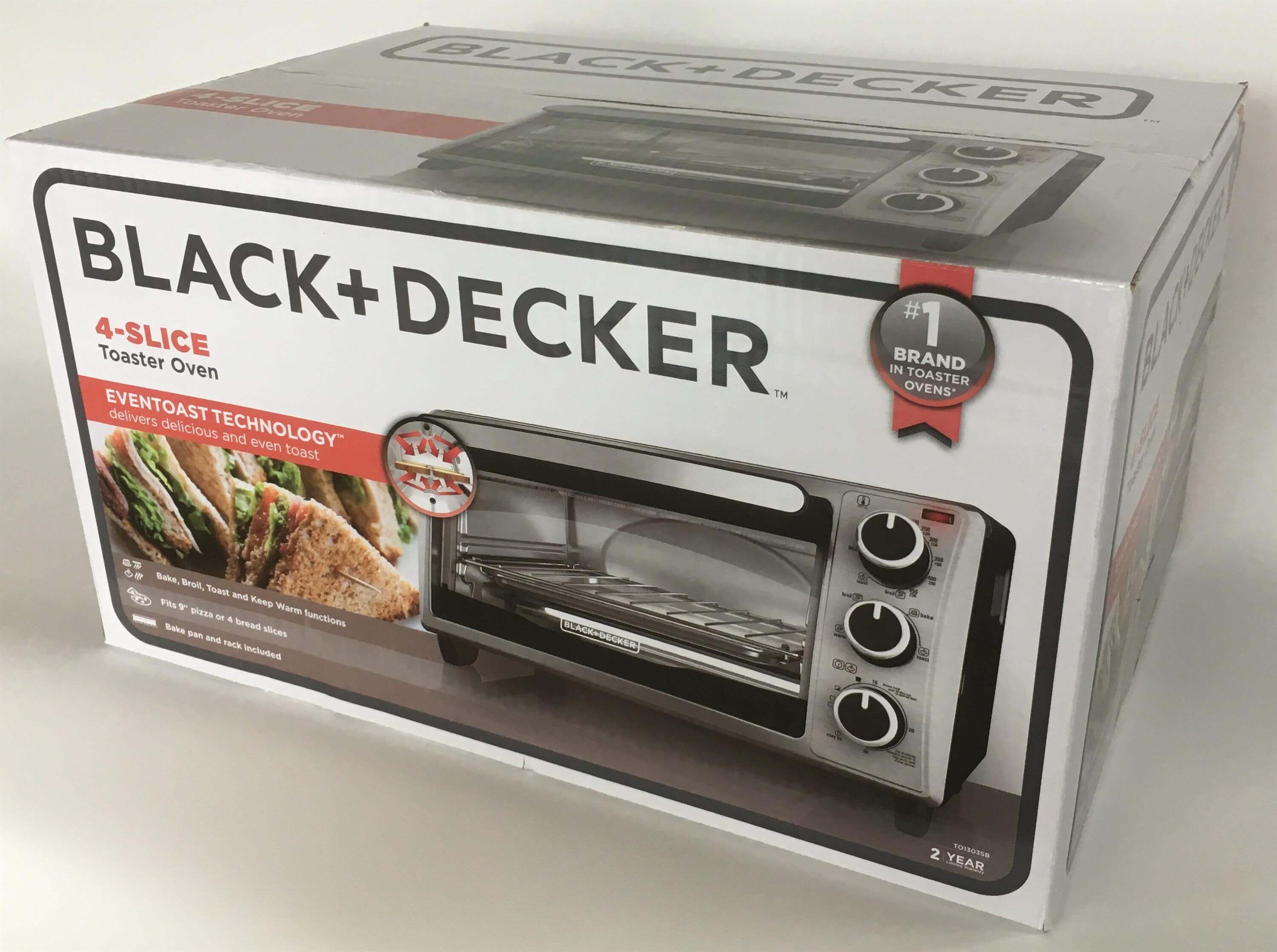

选择合适的烤箱进行回流焊

并非所有烤箱都适合回流焊接。在家选择焊接 SMD 元件时,请考虑以下因素以确保安全和性能:


在烤箱中寻找的主要功能

  • 大小:选择具有足够内部空间的烤箱来舒适地容纳您的 PCB。容量至少为 9-12 升的中型烤箱适用于大多数业余爱好者项目。

  • 温度控制:寻找温度设置可调的烘箱,最高可达 250°C (482°F),因为回流焊曲线通常需要特定的热量水平。

  • 对流加热:带有风扇的烤箱可实现均匀的热量分布是理想的选择,因为它们可以防止可能损坏组件或造成焊接不均匀的热点。

  • 定时器功能:内置计时器有助于准确跟踪回流焊曲线,但也可以选择手动控制。

  • 玻璃门:透明的门可让您监控焊接过程,而无需打开烤箱和散热。

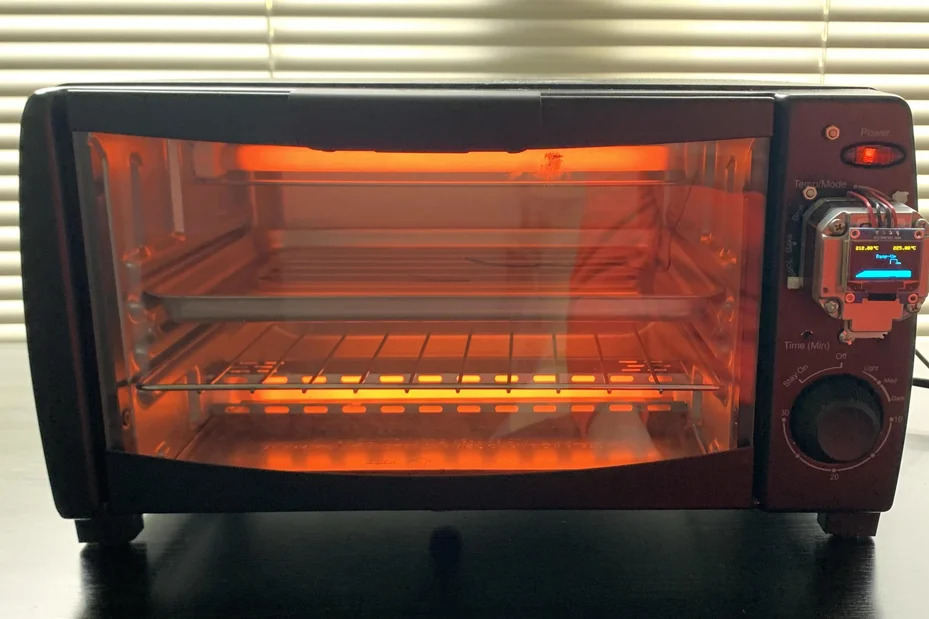

具有回流焊功能的烤面包机烤箱




设置用于回流焊的烤面包机烤箱

选择烤面包机后,DIY 回流焊技术的下一步就是对其进行设置,以便安全有效地使用。这涉及一些修改和安全预防措施,以确保结果一致。

第 1 步:安全第一

在开始之前,请记住您正在处理高温和电子设备。请采取以下预防措施:

  • 在通风良好的区域工作,以避免吸入熔化焊膏产生的烟雾,其中可能含有助焊剂。

  • 焊接后处理烤箱或 PCB 时,请使用耐热手套。

  • 在作过程中,请将易燃材料远离烤箱。

第 2 步:对烤箱进行隔热处理(可选)

一些业余爱好者在烤箱内部添加绝缘材料,如陶瓷纤维或耐热胶带,以提高保温性并减少温度波动。虽然不是强制性的,但这可以帮助保持稳定的回流曲线。

第 3 步:添加热电偶进行温度监测

大多数烤面包机没有精确的温度传感器,因此添加热电偶会改变游戏规则。连接到数字温度计的热电偶可让您实时监测内部温度。将传感器安装在 PCB 托盘附近以获得准确的读数。经济实惠的热电偶套件随处可见,价格通常不到 20 美元。

第 4 步:测试烤箱的加热行为

焊接前,请运行一个测试周期以了解烤箱的加热情况。将其设置为 150°C (302°F),并使用热电偶跟踪达到此温度需要多长时间以及是否过冲。请注意任何不一致之处,因为在创建重排配置文件时需要考虑这些不一致之处。

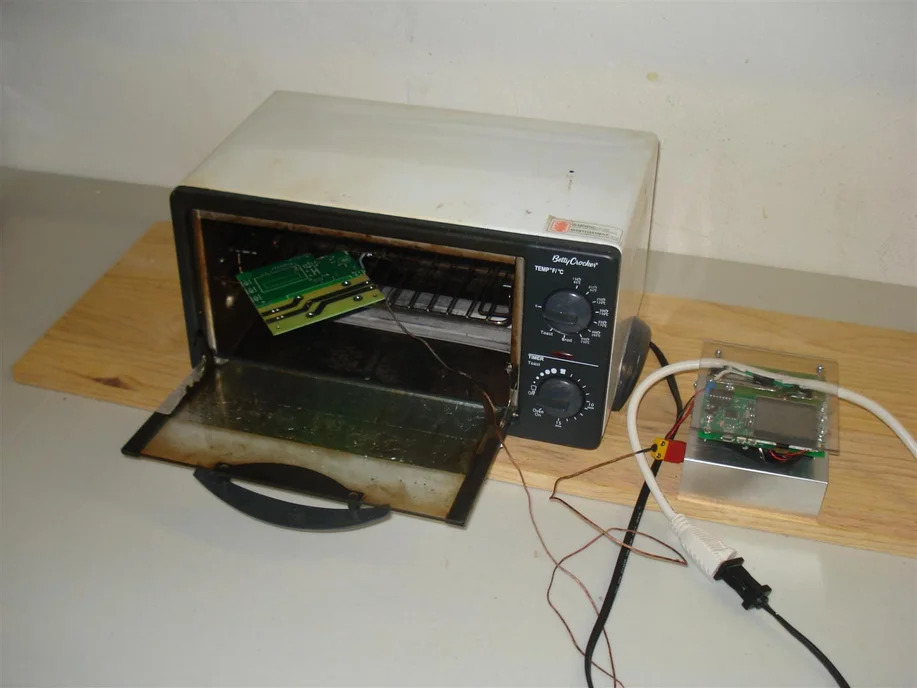

烤箱内的热电偶设置用于温度监测



创建用于焊接 SMD 元件的回流焊曲线

回流曲线是一条特定的温度曲线,它决定了焊膏如何熔化并与元件粘合。这是使用烤面包机成功进行回流焊的核心。如果没有合适的外形,您可能会损坏组件或产生薄弱的焊点。


了解 Reflow Profile 的各个阶段

无铅焊膏的标准回流曲线(目前常用)包括四个主要阶段:

  1. 预热(浸泡):在 60-90 秒内将电路板从室温逐渐加热到 150-180°C (302-356°F) 左右。这会激活焊膏中的助焊剂并防止对元件造成热冲击。

  2. 热浸:将 180-200°C (356-392°F) 的稳定温度保持 60-120 秒,以确保全面加热均匀。

  3. 回流焊(峰值):将温度快速升高至 235-250°C (455-482°F),持续 20-40 秒。这会熔化焊膏,形成坚固的接头。避免超过 260°C (500°F) 以防止损坏。

  4. 冷却:让电路板在 60-120 秒内自然冷却至 100°C (212°F) 以下。快速冷却会导致热应力和裂纹。


使配置文件适应烤箱

由于烤面包机没有内置的可编程控件,因此您需要手动调整温度旋钮或电源设置以接近配置文件。使用热电偶监控进度并进行调整。例如,如果烘箱在回流阶段过冲,请短暂关闭或降低设置以避免过热。



在家焊接 SMD 元件的分步指南

现在您的烤面包机已经设置好并且您了解了回流曲线,让我们来看看使用这种 DIY 方法焊接 SMD 组件的完整过程。

第 1 步:准备 PCB 和组件

  • 用异丙醇清洁 PCB 以去除污垢或残留物。

  • 使用模板将焊膏涂抹在焊盘上以提高精度。如果您没有模板,请用注射器小心地涂抹小点糊状物。

  • 使用镊子将 SMD 元件放在焊膏上。确保它们与焊盘正确对齐。

第 2 步:将 PCB 放入烤箱中

将 PCB 放在耐热托盘或烤箱架中央的一块铝箔上。避免将其放置在离加热元件太近的地方,以防止加热不均匀。如果可能,使用小金属支架稍微抬高 PCB 以改善空气流通。

第 3 步:遵循 Reflow Profile

根据您创建的回流焊曲线开始加热过程:

  • 将烤箱设置为预热阶段的 150°C (302°F) 左右,并使用热电偶监测温度。

  • 调整旋钮以保持 180-200°C (356-392°F) 的热浸泡温度。

  • 将回流峰值增加到 235-250°C (455-482°F),密切观察以避免过热。

  • 高峰阶段完成后,关闭烤箱并稍微打开门以开始冷却。

第 4 步:检查结果

PCB 冷却至室温后,用放大镜或显微镜检查焊点。寻找没有裂纹或桥接的有光泽、光滑的接头(焊接连接相邻焊盘)。如果接头出现暗淡或不均匀,则可能表明热量不足或焊膏应用不良。




更好的 DIY 回流焊技巧和窍门

使用烤箱进行回流焊接可能需要一些试验和错误。以下是在家焊接 SMD 元件时改善结果的其他提示:

  • 先练习:在从事有价值的项目之前,在废 PCB 上测试您的设置和配置文件。

  • 使用优质焊膏:选择信誉良好的无铅焊膏和免清洗助焊剂,以最大限度地减少残留物和清理工作。

  • 避免过度拥挤:不要一次在烤箱中放置太多 PCB,因为这会破坏热量分布。

  • 监控多个点:如果可能,请使用多个热电偶来检查烘箱不同区域的温度一致性。

  • 使用后清洁:焊接后擦拭烤箱内部,以去除助焊剂残留物并防止积聚。




常见问题及其解决方法

即使经过精心准备,您也可能会在 DIY 回流焊过程中遇到问题。以下是一些常见问题和解决方案:

焊接不均匀或立碑

问题:元件的一侧翘起(立碑)或焊料不能均匀熔化。

溶液:通过使用对流烤箱或将 PCB 集中放置,确保热量分布均匀。检查焊膏是否均匀地涂在每个元件的两个焊盘上。

组件过热

问题:组件会因过热而损坏或变色。

溶液:严格遵守回流曲线,尤其是在高峰阶段。使用热电偶以防止温度超过 260°C (500°F)。

焊点不良

问题:关节看起来暗淡、颗粒状或脆弱。

溶液:验证浸泡阶段是否持续了足够长的时间以激活助焊剂。此外,请确保冷却阶段不要太快,因为这会影响关节形成。

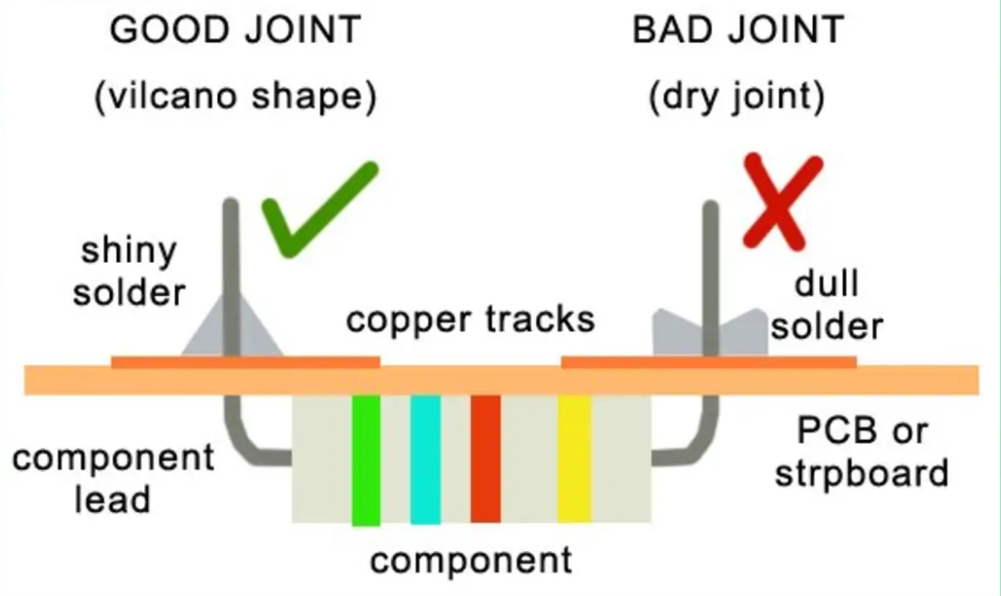

SMD 焊点的好坏比较



掌握使用烤箱的回流焊

使用烤面包机烤箱进行回流焊接是在家中组装带有 SMD 元件的 PCB 的一种实用且经济实惠的方法。通过仔细设置您的烤箱以进行回流焊,创建精确的回流焊曲线,并按照本指南中概述的步骤进行作,您无需投资昂贵的机器即可获得专业品质的结果。

从小处着手,尝试您的设置,并随着时间的推移改进您的 DIY 回流焊技术。通过耐心和练习,您将能够直接在厨房处理复杂的电子项目。请记住,在每一步都要优先考虑安全性和精度,很快,在家中焊接 SMD 组件将成为第二天性。
