4层板布线不用愁！PCB四层板工厂的黄金规则分享

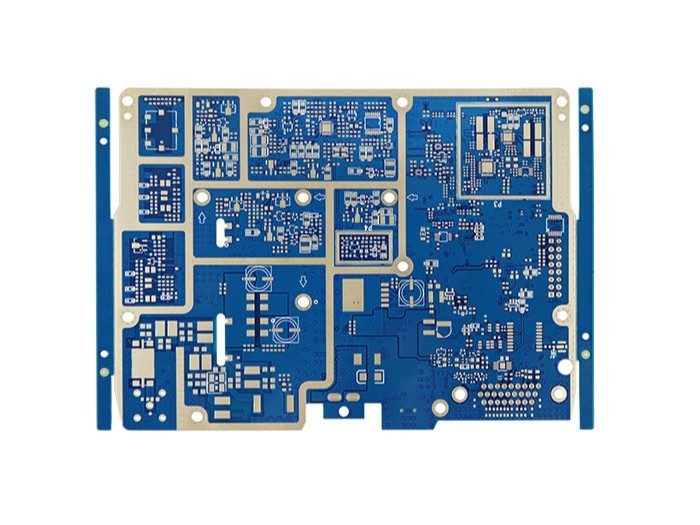

四层板的布线先从 “楼层分配” 开始，经典的层叠方案是 “顶层信号→内层地→内层电源→底层信号”，这种布局就像把马路分成 “地面道路（顶层 / 底层）” 和 “地下管网（内层电源 / 地）”，各走各的道。

信号层与电源层 “贴贴” 是关键。信号层紧挨着接地层，就像给信号线套上 “屏蔽罩”，能减少 70% 的电磁干扰。PCB 四层板工厂的测试显示：顶层信号与内层地的间距从 0.2mm 缩到 0.1mm，2.4GHz 无线信号的抗干扰能力提升 25%。捷配 PCB 在物联网模块四层板中，严格遵守这个规则，让传感器数据传输的误码率降到 0.1% 以下。

电源层 “不碎片化” 才能稳供电。内层电源层要像 “大广场” 一样完整，避免被分割成多个小块，否则会增加电源阻抗。某 PCB 四层板工厂曾遇到一批智能音箱四层板，因电源层分割过碎导致音频杂音，重新设计成完整电源层后，杂音完全消失。如果需要多种电压（如 3.3V 和 5V），分割线要留 2mm 以上的 “隔离带”，就像广场上的绿化带，互不干扰。

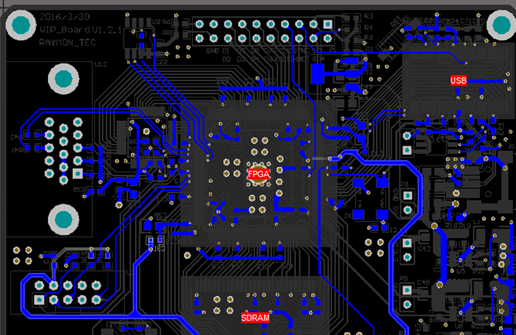

四层板的布线就像城市道路规划，既要四通八达，又不能堵车，这几个细节最关键：

信号线 “走表层，短而直”。顶层和底层的信号线尽量走直线，长度控制在 5cm 以内，高频信号（如 USB3.0）更要缩短到 3cm 以下，就像给快车开直达道。捷配 PCB 的工程师算过一笔账：100MHz 信号每多绕 1cm，传输延迟增加 10ps，积累多了会让数据错乱。

“差分线” 要像 “双胞胎”。HDMI、以太网等高速信号用的差分线，必须平行、等长、间距固定（通常 0.2-0.3mm），就像两个同步跑步的人，步伐一致才能抵消干扰。PCB 四层板工厂用 “蛇形布线” 调整长度，误差控制在 5mil（0.127mm）以内，某测试显示，这种布线能让差分信号的抗干扰能力提升 40%。

过孔 “能少则少，就近打孔”。过孔是连接不同层的 “天桥”，但每个过孔都会增加信号损耗，四层板的过孔数量要比双面板少 30%。打孔时要靠近元器件引脚（距离≤5mm），就像天桥建在公交站旁边，方便换乘。捷配 PCB 在某款四层板设计中，通过优化过孔位置，让信号路径缩短 20%，传输效率提升 15%。

四层板的电源和接地布线，是稳定工作的 “基石”，比双面板要求更精细：

“大电流走粗线，加铺铜”。电源线上的电流大，线宽至少 0.5mm（1oz 铜箔），大电流回路（如充电电路）要用到 1mm 以上，还可以在信号线旁边加 “铺铜”，就像给马路加宽应急车道。PCB 四层板工厂的标准里，5A 以上电流的线宽必须≥2mm，确保不会因发热烧毁。

“接地像渔网，多点连接”。顶层和底层的信号线要通过 “接地过孔” 频繁连接到内层接地层，平均每 2cm2 打一个接地过孔，就像渔网的节点，把干扰信号导入大地。

“敏感电路单独接地”。像运放、ADC 等精密电路，要像 “VIP 包厢” 一样单独接地，通过一个 “单点” 连接到主接地层，避免被其他电路的噪声干扰。某 PCB 四层板工厂为血压计设计的四层板，用这种方法让测量精度提升 2mmHg。

老工程师们总结出三个最容易踩的坑，新手一定要避开：

层间 “交叉走线” 会串扰。顶层走水平信号线，底层就走垂直信号线，避免十字交叉，就像上下层马路垂直交叉，减少车祸。某 PCB 四层板工厂的测试显示，交叉走线会让信号串扰增加 3 倍，改成平行走线后恢复正常。

电源层 “不要贴板边”。电源层边缘要比板子边缘缩进 1-2mm，就像广场离围墙留缓冲带，防止层压时铜箔暴露氧化。捷配 PCB 曾因一批四层板电源层贴边，导致 5% 的板子出现边缘腐蚀，后来严格执行缩进规则，再没出现过类似问题。

布线 “不要绕太远”。为了凑长度故意绕大圈，会引入额外干扰，就像为了等红灯绕三公里，反而浪费时间。四层板的布线长度差异应控制在 10% 以内，高频信号更要严格等长。

捷配 PCB 有个特别的做法：给客户的四层板设计文件附一份 “工厂建议”，比如哪些线可以加粗、哪些过孔可以取消。在某款工业控制板的合作中，这个建议让客户的设计修改量减少 40%，试产周期缩短 3 天。

他们还开发了 “自动布线检查工具”，能一键识别差分线不等长、电源层碎片化等问题，准确率达 98%，比人工检查效率高 10 倍。这套工具让四层板的设计错误率从 15% 降到 3%，深受中小客户欢迎。

四层板的布线，看似是画线条，实则是在平衡信号、电源、干扰的关系。PCB 四层板工厂的每一条规则，都是用无数次试错换来的智慧 —— 记住这些规则，你的四层板设计就能少走弯路，从图纸到实物都稳如老狗。
