深入了解不同类型ICT测试夹具及其应用

在快节奏的电子制造世界中，确保印刷电路板 （PCB） 的质量和功能至关重要。实现这一目标的最有效方法之一是通过在线测试 （ICT），该过程严重依赖于称为 ICT 测试夹具的专用工具，本博客将探讨不同类型的 ICT 测试夹具、它们的工作原理以及它们在 PCB 测试中的具体用途，帮助您选择适合您生产需求的解决方案。

什么是 ICT 测试夹具，为什么它们很重要？

ICT 测试夹具是在在线测试期间使用的专用设备，用于固定 PCB 并将其连接到测试系统。这些夹具确保测试设备可以访问 PCB 上的特定点，通常通过一系列探针，以检查开路、短路或元件值不正确等缺陷。ICT 的主要目标是在 PCB 进入下一组装阶段或到达最终用户之前识别制造缺陷。

ICT 测试夹具的重要性在于它们能够提供可靠、可重复和准确的测试。如果没有合适的夹具，几乎不可能与 PCB 的测试点实现一致的接触，从而导致不可靠的结果和潜在的产品故障。通过使用正确的夹具，制造商可以节省时间、降低成本，并在其生产过程中保持高质量标准。

了解不同类型的 ICT 测试夹具

ICT 测试夹具有多种类型，每种类型都旨在满足基于产量、PCB 复杂性和预算限制的特定测试需求。下面，我们将分解最常见的类型，包括真空 ICT 夹具、气动 ICT 夹具和手动 ICT 夹具，以及它们的独特功能。

1. 真空 ICT 夹具

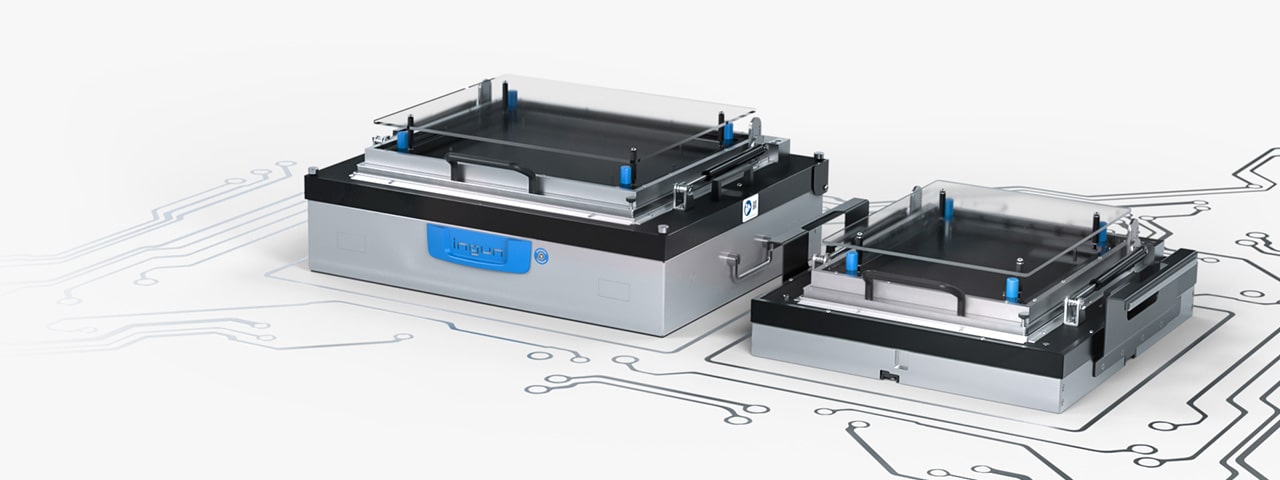

真空 ICT 夹具在测试过程中使用吸力将 PCB 牢固地固定到位。这种类型的夹具通常用于大批量生产环境，因为它可以快速可靠地在测试探针和 PCB 之间建立接触。真空机构将 PCB 向下拉到探针床上，确保所有测试点的压力一致。

真空 ICT 夹具的突出优势之一是它们能够处理具有众多测试点的复杂 PCB。它们对于双面测试特别有效，因为探针同时接触电路板的顶部和底部。此功能可以显著缩短测试时间，对于高密度设计，某些设置可在 30 秒内实现全板测试。

2. 气动 ICT 夹具

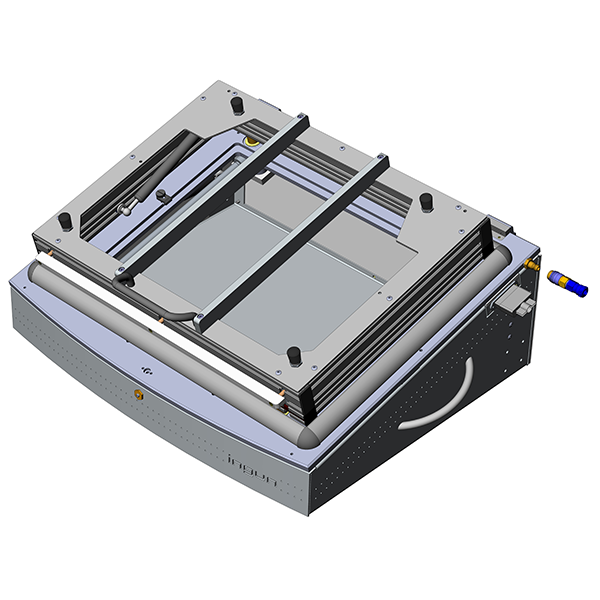

气动 ICT 夹具依靠压缩空气将 PCB 压在测试探针上。这种类型的夹具以其精度而闻名，通常用于自动或半自动测试装置。气动夹具非常适合速度和可重复性至关重要的中大批量生产运行。

气动 ICT 夹具的主要优点是它们能够施加均匀的压力，即使在不平整或翘曲的 PCB 上也能确保稳定接触。它们也是高度可定制的，允许调整压力水平（通常从 2 到 6 bar 不等）以满足被测板的特定要求。这使它们成为处理各种 PCB 设计的制造商的多功能选择。

3. 无线钉床夹具

这种类型也称为“无线”夹具，最大限度地减少了探头和测试系统之间有线连接的使用。相反，它依靠先进的接触机制来传输信号，从而减少杂波并提高可靠性。无线钉床夹具通常用于传统布线可能会干扰设置的高密度测试环境。

探索灯具类型

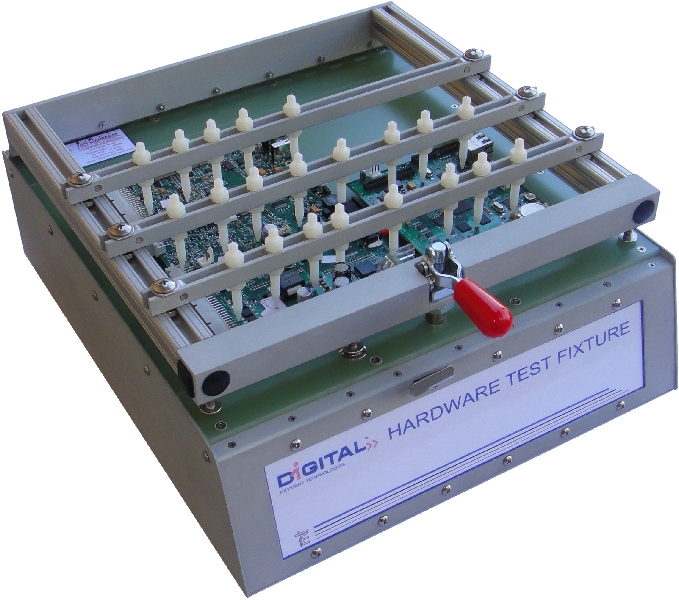

在 ICT 测试夹具领域，钉床夹具类型是最广泛认可和使用的类型之一。这些夹具具有一个弹簧加载探针（或“钉子”）网格，这些探针与 PCB 上的特定测试点接触。该设计可确保在测试过程中精确对中和可靠的电气连接。

钉床夹具有几种变体，每一种都针对不同的测试场景量身定制。让我们仔细看看最常见的类型：

1. 单面钉床夹具

这种类型的夹具设计为仅测试 PCB 的一侧。它通常用于测试点集中在单个表面上的简单电路板。由于其简单的设计，单面夹具通常与手动或低成本设置配对。

2. 双面钉床夹具

对于两侧都有组件和测试点的更复杂的 PCB，双面钉床固定装置是必不可少的。该夹具在顶部和底部都使用探头来同时访问所有必要的点。它经常与真空或气动系统一起使用，以确保全面接触均匀。

3. 无线钉床夹具

这种类型也称为“无线”夹具，最大限度地减少了探头和测试系统之间有线连接的使用。相反，它依靠先进的接触机制来传输信号，从而减少杂波并提高可靠性。无线钉床夹具通常用于传统布线可能会干扰设置的高密度测试环境。

PCB 制造中的关键 ICT 夹具应用

了解 ICT 灯具应用与了解可用的灯具类型同样重要。这些工具在 PCB 生产的各个阶段发挥着至关重要的作用，确保质量和可靠性。以下是 ICT 灯具闪耀的一些最常见的应用：

1. 大批量生产中的质量控制

在大批量制造中，ICT 夹具对于快速识别焊接问题或元件放置错误等缺陷是必不可少的。由于真空和气动夹具的速度和自动化能力，通常在这些设置中使用。例如，典型的大批量设置可能每小时测试 500 多块电路板，以超过 95% 的准确率捕获故障。

2. 原型测试和验证

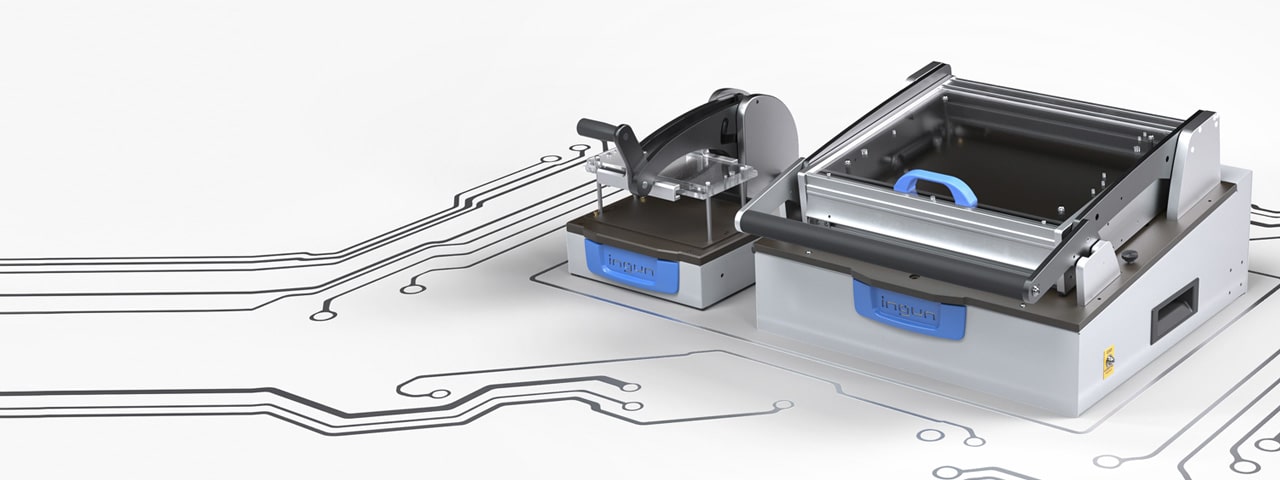

在设计和原型制作阶段，经常使用手动 ICT 夹具在大规模生产之前验证 PCB 设计。这些夹具允许工程师测试小批量电路板（通常一次少于 10 块）并进行必要的调整，而无需投资昂贵的自动化系统。

3. 双面 PCB 测试

对于两侧都有组件的复杂电路板，具有双面钉床配置的 ICT 夹具至关重要。这些设置可确保访问所有测试点，从而提供全面的故障检测。这种应用在电信和汽车电子等 PCB 密度通常很高的行业中很常见。

4. 组件级诊断

ICT 夹具还用于对单个组件（例如电阻器、电容器和集成电路）进行详细诊断。通过测量电阻（通常在 1 欧姆到 10 兆欧姆的范围内）或电容（从 1 pF 到 100 μF）等参数，制造商可以在缺陷部件导致更广泛的系统故障之前查明它们。

如何根据自己的需求选择合适的 ICT 测试夹具

选择合适的 ICT 测试夹具取决于几个因素，包括产量、PCB 复杂性和预算。以下是指导您做出决定的一些关键考虑因素：

• 产量：对于大批量运行，请投资真空或气动 ICT 夹具，以最大限度地提高速度和效率。对于小批量或原型测试，手动夹具可能就足够了。

• PCB 设计：双面或高密度板通常需要具有双面钉床配置的高级夹具，以确保完整的测试覆盖率。

• 预算限制：手动夹具是小规模作最具成本效益的选择，而自动化系统通过降低劳动力成本为大型制造商提供长期节省。

• 测试环境：考虑一下您的设置是在线（自动化生产线的一部分）还是离线（独立测试站），因为这会影响您需要的夹具类型。

在 PCB 测试中使用 ICT 测试夹具的好处

在您的制造过程中实施 ICT 测试夹具具有许多优势，而不仅仅是简单的缺陷检测。以下是一些主要好处：

• 提高准确性：ICT 夹具提供与测试点的精确接触，降低了测试过程中出现假阳性或假阴性的风险。一些系统的准确率超过 98%。

• 服务器连接时效：真空和气动等自动化夹具大大缩短了测试时间，通常在一分钟内完成整板扫描。

• 节省成本：通过及早发现缺陷，ICT 灯具可以防止代价高昂的返工或产品召回，从长远来看，可以为制造商节省大量费用。

• 可扩展性：ICT 灯具有多种选择，从手动到全自动系统，可以随着您的业务而增长，适应不断增长的生产需求。

ICT 治具实施中的挑战和解决方案

虽然 ICT 测试夹具非常有价值，但它们也确实带来了一定的挑战。了解这些问题及其解决方案有助于确保测试过程顺利进行。

• 挑战：夹具磨损 钉床中的
  弹簧加载探针 固定装置在重复使用后会磨损，导致接触不一致。定期维护和更换探头（每 50,000 到 100,000 个周期）可以缓解这个问题。

• 挑战：复杂的 PCB 设计
  具有细间距元件的高密度电路板可能难以测试。使用带有更精细探头（最小 0.5 mm 间距）的定制设计夹具可以解决这个问题。

• 挑战： 高初始成本
  自动夹具的购买成本可能很高。然而，通过减少测试时间和提高质量来获得投资回报通常证明大批量制造商的费用是合理的。

使用合适的 ICT 夹具提升 PCB 测试

ICT 测试夹具是现代 PCB 制造的基石，提供交付高质量电子产品所需的精度和可靠性。无论您是使用真空 ICT 夹具进行高速生产，还是使用气动 ICT 夹具进行自动化测试，还是使用手动 ICT 夹具进行原型，了解每种类型的优势和应用都是优化工艺的关键。此外，探索各种钉床夹具类型及其特定的 ICT 夹具应用可确保您有能力应对任何测试挑战。
