延长使用寿命的PCB模板保养技巧

如果您正在寻找延长 PCB 模板使用寿命并确保印刷电路板组件性能一致的方法，那么您来对地方了。适当的钢网保养可以节省您的时间、降低成本并提高 PCB 生产的质量。在这份综合指南中，我们将分享实用的钢网保养技巧、PCB 寿命技巧和 PCB 钢网延长技巧，以帮助您延长钢网寿命并延长钢网 PCB 的使用寿命。让我们深入了解维护模板以获得长期成功的细节。

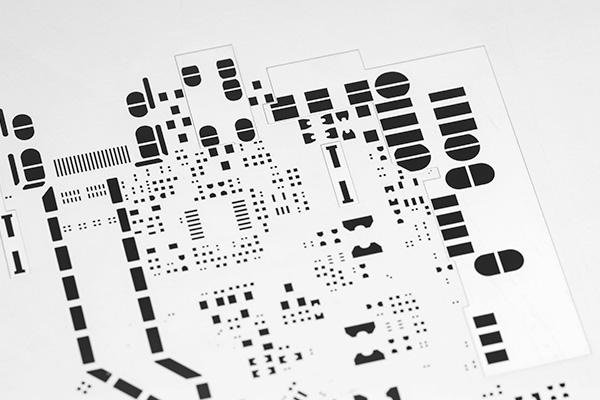

PCB 模板是表面贴装技术 （SMT） 工艺中的关键工具，可确保在印刷电路板上精确涂抹焊膏。这些薄片通常由不锈钢制成，具有与 PCB 焊盘对齐的激光切割开口。然而，如果没有适当的保养，模板会很快磨损，导致浆料应用不一致、缺陷和昂贵的更换成本。通过遵循有效的模板保养技巧，您可以延长模板的使用寿命，减少材料浪费，并保持高质量的 PCB 组装。

了解 PCB 模板的基础知识

在深入研究保养技巧之前，让我们简要介绍一下什么是 PCB 模板以及为什么它如此重要。模板是一种精密工具，用于在组装过程中将焊膏沉积到 PCB 的特定区域。模板中的开口对应于将放置元件的焊盘。模板通常由不锈钢等耐用材料制成，可承受重复使用，如果维护得当，通常会处理数千张印刷品。然而，保养不当会导致孔洞堵塞、浆料沉积不均匀或物理损坏等问题，所有这些都会降低模板的有效性。

延长使用寿命的顶级 PCB 模板保养技巧

现在，让我们探索可作的 PCB 模板延长技巧和 PCB 寿命技巧，以帮助您延长模板寿命。这些策略专为希望在保持高生产标准的同时最大化其工具价值的工程师和技术人员而设计。

1. 定期正确清洁您的模板

最关键的钢网保养技巧之一是定期清洁。每次使用后，焊膏残留物会积聚在模板的孔中，导致堵塞，从而导致焊膏应用不均匀。随着时间的推移，干燥的浆料会变硬，使其难以去除，并可能在清洁过程中损坏钢网。

• 使用正确的清洁方法：使用带有合适溶剂（如异丙醇）的自动钢网清洁机或专门的钢网清洁剂。使用无绒湿巾进行手动清洁可用于较小的作，但需要格外小心，以免划伤模板。

• 每次使用后清洁：理想情况下，每 5-10 次印刷后或在生产运行结束时清洁钢网，以防止浆料在孔中干燥。

• 彻底干燥：清洗后，确保钢网完全干燥，以免生锈或腐蚀，尤其是不锈钢钢网。

定期清洁可以防止残留物堆积造成的长期损坏，从而显着延长模板 PCB 的使用寿命。

2. 小心处理模板，以免造成物理损坏

物理损坏是钢网磨损的常见原因。弯曲、划伤或凹陷模板会使孔变形，导致焊膏沉积不准确。请遵循以下 PCB 寿命提示来正确处理您的模板：

• 使用防护手套：处理模板时，请始终戴上干净、不起毛的手套，以免将油或污垢从手上转移到表面。

• 避免跌落或弯曲：轻拿轻放模板，避免在其上放置重物。即使是轻微的弯曲也会使孔径错位。

• 使用适当的工具：对齐或安装模板时，请使用专为 SMT 工艺设计的工具，以防止意外损坏。

通过小心处理您的模板，您可以延长模板的使用寿命，并避免因可预防的损坏而进行昂贵的更换。

3. 正确存放钢网以防止磨损

存放不当会导致划痕、生锈或变形，从而缩短模板的使用寿命。将这些 PCB 模板延长提示纳入您的存储程序中：

• 平放或垂直存放：将模板平放在保护盒中，或将它们垂直挂在专用架子上，以避免弯曲。

• 使用保护罩：在模板上放置保护膜或盖子，以保护其免受灰尘和意外划伤。

• 控制环境：将模板存放在清洁、干燥和温度受控的区域，以防止生锈或腐蚀。将湿度水平保持在 50% 以下，以尽量减少潮湿暴露。

适当的储存是延长模板 PCB 使用寿命并随着时间的推移保持其精度的一种简单而有效的方法。

4. 定期检查钢网是否有磨损

例行检查对于及早发现问题至关重要。损坏或磨损的孔会导致焊膏转移不良，从而导致焊料不足或桥接等缺陷。使用这些钢网保养技巧进行有效检查：

• 目视检查：每使用几次后，使用放大镜或显微镜检查孔是否有堵塞、划痕或变形。

• 测量孔径大小：随着时间的推移，孔径会因磨损而扩大，从而影响焊膏体积。使用精密工具测量孔径尺寸并将其与原始规格进行比较（例如，0402 组件的典型孔径尺寸可能为 0.2 mm x 0.25 mm）。

• 必要时更换：如果您发现影响性能的严重磨损或损坏，请考虑更换模板以避免影响 PCB 质量。

定期检查有助于在小问题变成大问题之前解决小问题，从而帮助您延长钢网的使用寿命。

5. 使用正确的焊膏和印刷参数

您使用的焊膏类型和印刷设置会影响模板的使用寿命。不正确的参数会导致过度磨损或残留物堆积。请牢记这些 PCB 寿命提示：

• 选择 Compatible Solder Paste（兼容的焊膏）：使用粘度和粒径适合模板孔径尺寸的浆料。对于细间距组件，通常建议使用 4 型或 5 型浆料（粒径 15-25 μm 或 10-18 μm），以便通过小开口更好地脱模。

• 优化打印压力：刮刀压力过大会磨损钢网或损坏孔。将压力调整到适中水平（例如，标准钢网为 3-5 kg），以确保浆料转移干净而无压力。

• 控制打印速度：较慢的印刷速度（例如 20-50 mm/s）可以减少对模板的磨损，同时确保色浆均匀分布。

使用正确的材料和设置是延长模板 PCB 使用寿命和保持一致结果的关键方法。

PCB 钢网保养中要避免的常见错误

即使有最好的意图，某些错误也会缩短模板的使用寿命。以下是在延长模板寿命时需要避免的一些陷阱：

• 使用刺激性清洁化学品：腐蚀性溶剂会腐蚀或削弱模板材料。坚持使用推荐的清洁剂。

• 忽视清洁计划：跳过清洁过程会使糊状物变硬，使其更难去除并增加损坏的风险。

• 对齐不当：印刷过程中模板未对齐会导致特定区域磨损不均匀或受到物理压力。

通过避免这些错误，您可以遵循有效的 PCB 模板延长提示并保持您的模板处于最佳状态。

延长 PCB 模板寿命的好处

花时间在模板护理技巧上为您的 PCB 组装过程提供了几个优势：

• 节省成本：维护良好的模板可以持续数万次打印，从而减少了频繁更换的需要。例如，更换模板的费用从 100 美元到 500 美元不等，具体取决于大小和复杂性。

• 改进的质量：一致的钢网性能可确保准确的焊膏应用，减少焊桥或焊膏不足等缺陷。

• 减少停机时间：适当的保养可以最大限度地减少紧急更换或维修的需要，从而保持生产线平稳运行。

这些好处凸显了为什么值得通过勤奋的维护来延长模板 PCB 的使用寿命。

采取措施延长钢网寿命

保养您的 PCB 模板是改进组装工艺和节省成本的一种简单但有效的方法。通过遵循本指南中概述的 PCB 模板延长提示和模板保养提示（例如定期清洁、小心处理、正确存放、日常检查和优化印刷参数），您可以显著延长模板的使用寿命。这些 PCB 寿命提示可确保您的模板仍然是无数次生产运行的可靠工具。
