为您的项目选择正确的PCB厚度

印刷电路板 （PCB） 的厚度是一个关键参数，会显著影响电路板的性能、功能和可制造性。它是指从 PCB 的一个表面到另一个表面的距离。PCB 厚度通常以毫米为单位。

标准 PCB 厚度范围为 0.2mm 至 3.2mm。标准电子应用中最常见的厚度在 0.6 毫米至 1.6 毫米的范围内。这些厚度因其在机械强度、电气性能和可制造性之间的平衡而被广泛采用。

不同 PCB 厚度的特点和应用

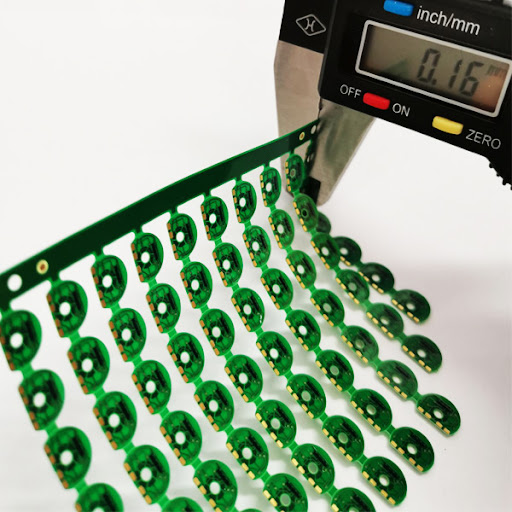

1. 低于 0.6 毫米

特性：0.6mm以下的电路板厚度极薄且柔韧。它们本身的机械强度相对较低，但非常适合柔韧性为关键要求的应用。考虑到它们的热质量小，它们还具有良好的散热性能。

应用：常用于柔性电子产品，如可穿戴设备、柔性显示器，以及一些 PCB 需要符合身体或其他物体形状的医疗植入物。

2. 0.6 - 1.6 毫米

特性： 该系列在机械强度和柔韧性之间实现了良好的平衡。此厚度范围内的 PCB 可以支撑适量的组件重量，而不会出现明显的翘曲。它们还提供足够的电气隔离，并且相对容易使用标准工艺制造。

应用： 广泛用于消费电子产品，如智能手机、平板电脑、笔记本电脑和大多数通用电子设备。此厚度范围适用于各种电路复杂程度，从简单的单层板到更复杂的多层板。

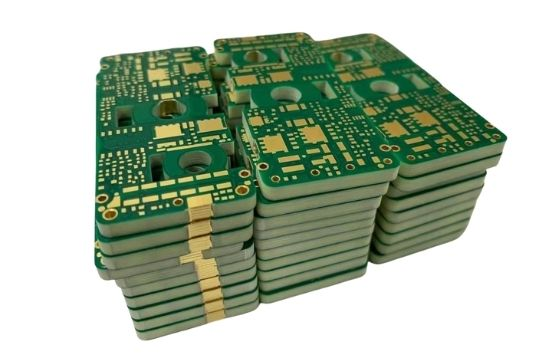

3. 1.6mm 以上

特性： 较厚的 PCB 具有出色的机械强度，可以支撑重型元件。由于热质量较大，它们具有更好的散热能力。但是，它们的灵活性较差，可能需要更专业的制造设备进行加工。

应用：用于电力电子、工业控制系统和大功率应用，其中 PCB 需要处理大电流并耗散大量热量。它们还用于 PCB 承受高机械应力的应用，例如汽车和航空航天电子。

影响 PCB 厚度的设计和制造因素

1. 设计因素

元件密度和重量：具有大量和重型元件的高密度设计可能需要更厚的 PCB 来提供足够的支撑并防止机械故障。例如，如果 PCB 具有大型功率元件或多个散热器，则通常需要更厚的基板。

信号完整性要求：在高速数字或 RF 电路中，厚度会影响阻抗控制。与较薄的 PCB 相比，较厚的 PCB 可能具有不同的阻抗特性。设计人员需要考虑对信号传输的影响，并选择确保适当信号完整性的厚度。

空间限制：最终产品外壳内的可用空间限制了 PCB 的厚度。在紧凑型设备中，首选较薄的 PCB，而在空间更大的大型系统中，较厚的 PCB 可能是可行的。

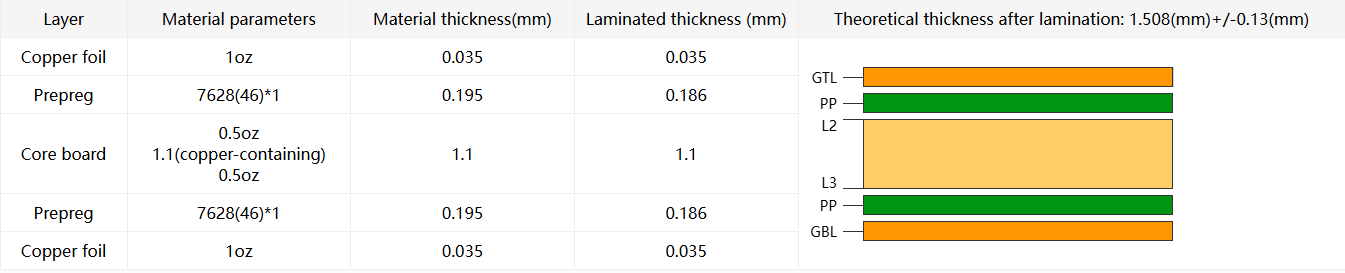

多层设计：在多层 PCB 中，每层的厚度和整体电路板的厚度由布线信号、配电和接地层所需的层数决定。层之间的介电厚度也会影响电气性能。

2. 制造因素

蚀刻和电镀工艺：较厚的 PCB 可能需要更长的蚀刻时间和更多的电镀材料，以达到所需的铜厚度和电路图案。制造过程需要相应地调整以确保良好的质量。

钻孔和布线：较厚的 PCB 更难准确钻孔和布线。所使用的设备在处理厚板方面可能受到限制，并且钻孔的纵横比变得更加关键。对于较厚的 PCB，可能需要专门的钻孔工具和技术。

材料可用性和成本：不同的厚度可能具有不同的可用性和成本结构。较厚的 PCB 可能会使用更多的原材料

如何选择合适的 PCB 厚度

1. 分析应用需求：了解电子产品的最终使用环境。例如，如果它是便携式消费设备，则 0.6-1.6mm 范围内的较薄 PCB 可能是合适的。对于具有高功率元件的工业应用，可能需要更厚的 PCB。

2. 评估组件特性：考虑要安装在 PCB 上的组件的尺寸、重量和功耗。笨重或耗电的组件可能需要更厚的基板来提供机械支撑和散热。

3. 评估信号完整性需求：在高速电路中，计算所需的阻抗并分析不同的 PCB 厚度将如何影响信号传输。如果可能，请使用仿真工具来优化信号完整性的厚度。

4. 审查制造能力：检查 PCB 制造设施的能力，包括蚀刻、电镀、钻孔和布线设备。确保可以使用现有技术制造所选厚度，而不会牺牲质量。

5. 考虑成本：平衡性能要求与不同 PCB 厚度的成本影响。有时，稍厚或稍薄的 PCB 可能会对产品的整体成本产生重大影响。

选择合适的 PCB 厚度是一个复杂的决定，涉及考虑多个设计和制造因素。通过仔细分析应用要求、组件特性、信号完整性需求、制造能力和成本，设计人员和制造商可以做出明智的选择。正确的 PCB 厚度对于确保最终电子产品的可靠性、性能和成本效益至关重要，使其能够在预期环境中发挥最佳功能。
