了解柔性PCB：设计、应用和优势

柔性印刷电路板 （PCB） 改变了电子行业，为工程师和设计师提供了适用于现代、紧凑和创新设备的多功能解决方案。与传统的刚性 PCB 不同，柔性 PCB 可以弯曲并适应独特的形状，使其成为从可穿戴设备到航空航天系统等应用的基石。随着技术的进步，对轻质、耐用和节省空间的电路的需求不断增长，使柔性 PCB 成为工程师应对复杂设计挑战的关键工具。

什么是柔性 PCB？

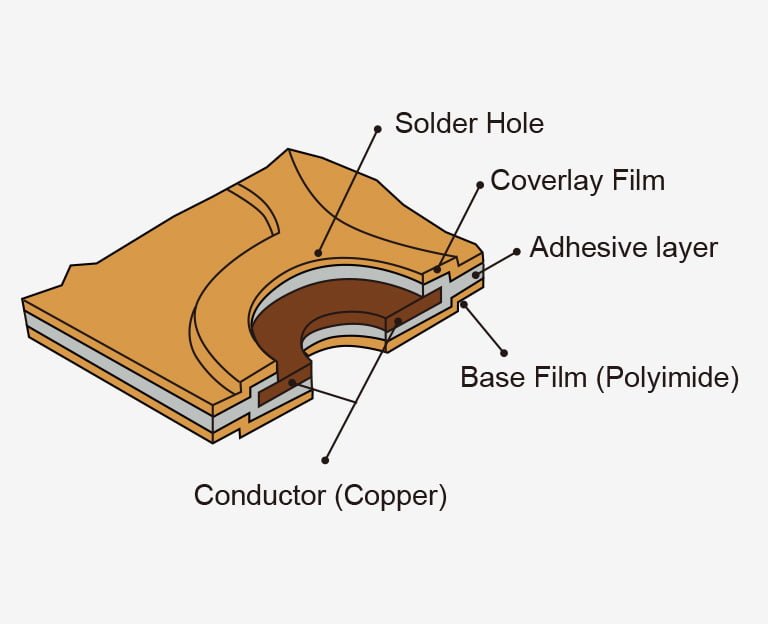

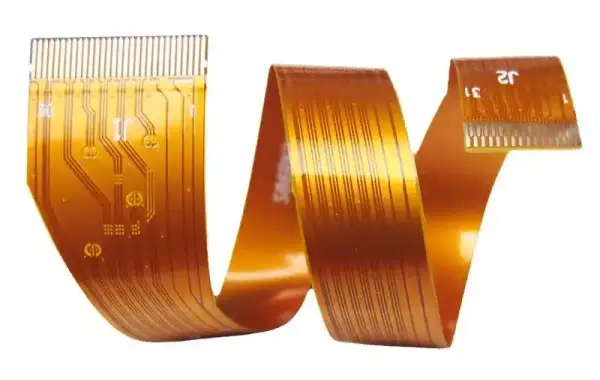

柔性 PCB 是一种由柔性材料制成的印刷电路板，通常是聚酰亚胺或聚酯，使其能够在不影响其电气功能的情况下弯曲、扭曲和折叠。与依赖 FR4（一种玻璃环氧化合物）等刚性基材的刚性 PCB 不同，柔性 PCB 使用支持动态应用的可延展性底座。导电走线（通常是铜）层压到该基板上，保护性覆盖层（阻焊层的灵活替代品）保护电路。

柔性 PCB 有多种配置：单面、双面或多层。例如，单面柔性 PCB 具有一层导电材料，非常适合简单设计，而多层版本可以支持多达 20 层的复杂电路。这种适应性使它们适用于从基本连接器到高密度互连 （HDI） 的所有产品，走线宽度窄至 3 mils （0.076 mm）。

柔性 PCB 的关键设计考虑因素

设计柔性 PCB 需要仔细规划，以平衡灵活性、性能和可制造性。以下是工程师必须考虑的关键因素：

材料选择

任何柔性 PCB 的支柱都是其基板。聚酰亚胺，如杜邦的 Kapton，是最常见的选择，因为它具有出色的热稳定性（处理温度为 -200°C 至 400°C）和约 3.4 的介电常数。聚酯是一种经济高效的替代品，适用于要求较低的应用，尽管它牺牲了一些耐热性。铜厚度的选择（通常为 0.5 盎司（17.5 μm）至 2 盎司（70 μm））也会影响柔韧性和载流能力。

弯曲半径和柔韧性

弯曲半径（柔性 PCB 可以容忍而不会损坏的最小半径）是一个关键设计参数。对于具有 1 盎司铜的单层柔性 PCB，弯曲半径通常是板厚的 6-10 倍（例如，0.1 mm 厚的电路板为 0.6-1 mm）。由于刚度增加，多层设计需要更大的半径，通常为厚度的 12-20 倍。超过此限制可能会使铜走线开裂，从而导致开路。

走线布局和阻抗控制

走线设计对于信号完整性至关重要，尤其是在高频应用中。例如，RF 设计中常见的 50 欧姆阻抗需要精确的走线宽度（例如，0.1 mm 厚的聚酰亚胺衬底为 0.2 mm）和间距。未对准或过于紧密的弯曲会导致信号丢失或串扰，从而降低性能。工程师经常使用计算机辅助工程 （CAE） 软件等仿真工具来优化布局。

加劲肋和覆层

为了支撑元件或连接器，将 FR4 或聚酰亚胺制成的加强筋添加到柔性 PCB 的特定区域。这些加强筋通常为 0.5-1.5 mm 厚，可防止在需要刚度的地方弯曲，例如在零插入力 （ZIF） 连接器上。与传统 PCB 上使用的刚性阻焊层不同，通过层压或粘合剂施加的覆盖层可以保护走线并保持柔韧性。

柔性 PCB 的制造工艺

生产柔性 PCB 涉及确保耐用性和精度的专业技术。以下是分步概述：

1. 底物制备：该过程从一卷聚酰亚胺或聚酯薄膜开始，通常为 25-125 μm 厚。这种材料经过清洁和预处理，以增强铜层压的附着力。

2. 铜层压：使用热量和压力将薄铜箔（例如 18 μm 或 35 μm）粘合到基板上。对于双面或多层设计，将重复此步骤并精确对齐。

3. 光刻：涂覆光刻胶层，通过掩模暴露在紫外线下，并显影以定义电路图案。然后蚀刻掉不需要的铜，留下所需的痕迹。

4. 覆盖层应用：将预先切割有垫开口的柔性覆盖膜层压在走线上。此步骤需要精度以避免对准错误，这可能会暴露或损坏电路。

5. 钻孔和电镀：使用激光钻孔微孔或通孔（小至 0.1 mm），然后镀铜以连接多层设计中的各层。这一步对于 HDI 柔性 PCB 至关重要。

7. 总装：如果需要，可以连接加强筋，并对板进行连续性和性能测试。例如，飞针测试可以验证分辨率低至 0.05 mm 的电气连接。

其结果是轻巧、灵活的电路，可随时集成到设备中。该工艺需要先进的设备（如精度为 10 μm 的激光钻头）来满足现代设计公差。

柔性 PCB 的应用

柔性 PCB 的多功能性使其在各行各业中不可或缺。以下是一些突出的例子：

可穿戴技术

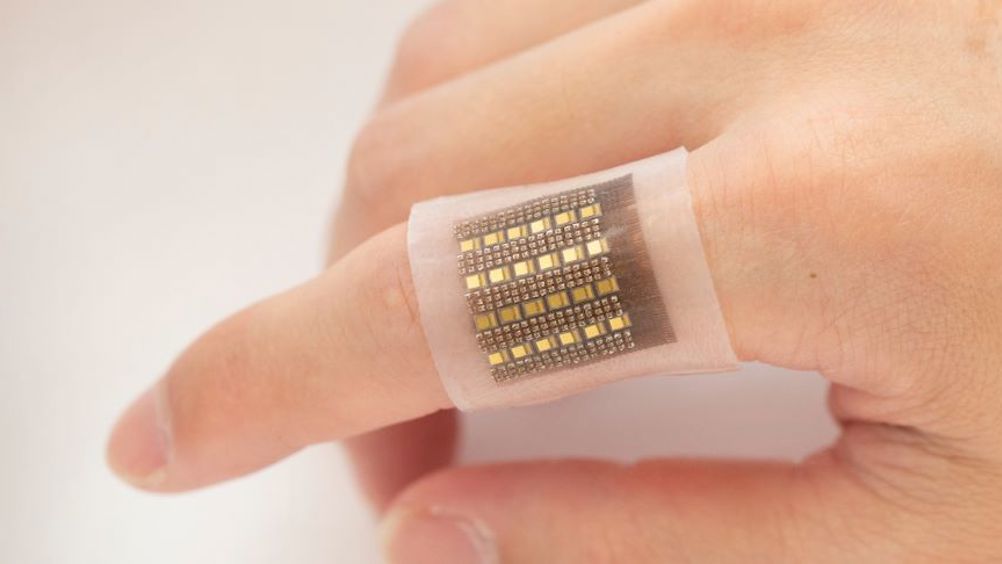

在智能手表和健身追踪器中，柔性 PCB 贴合曲面，从而减小了设备的尺寸和重量。典型的可穿戴设备可能使用厚度为 0.2 mm 的双面柔性 PCB，支持传感器和蓝牙模块，同时承受反复弯曲（高达 100,000 次循环）。

医疗设备

柔性 PCB 为心脏起搏器等植入式设备提供动力，其中它们的生物相容性和柔韧性至关重要。具有 5 μm 走线间距的多层柔性 PCB 可以在 1 cm2 的区域内集成传感电路和电源管理，并在体温 （37°C） 下可靠运行。

汽车系统

在汽车应用中，如摄像头模块或 LIDAR 系统，柔性 PCB 可承受振动和高温（高达 150°C）。与带有线束的刚性板相比，它们能够包裹狭窄空间，将组装时间缩短了 20-30%。

航空航天和国防

卫星和无人机依靠柔性 PCB 来减轻重量，有时比刚性替代品减轻 50% 的质量。专为无人机设计的 85 英尺长的柔性 PCB 展示了它们在大规模、高性能应用方面的潜力。

柔性 PCB 的优势

为什么选择柔性 PCB 而不是刚性 PCB？好处是显而易见且有影响力的：

节省空间和重量

柔性 PCB 所需的空间和重量仅为刚性 PCB 组件的 10% 左右。例如，带有连接器的 50 g 刚性板可能会被 5 g 柔性 PCB 取代，从而简化便携式设备的封装。

增强的可靠性

更少的互连意味着更少的故障点。柔性 PCB 消除了线束中的焊点和压接，在汽车系统等高振动环境中将故障率降低多达 15%。

设计自由度

工程师可以弯曲和折叠柔性 PCB 以适应非常规形状，从而实现创新设计。这种灵活性支持更紧密的弯曲半径（例如，薄基板为 0.5 mm），为小型化开辟了新的可能性。

热性能和电气性能

聚酰亚胺的散热性能优于 FR4，使柔性 PCB 能够处理更高的电流——每单位重量的铜材最多可多处理 20%。它们的介电特性还支持高速信号，在 1 GHz 时损耗低至 0.02 dB/cm。

柔性 PCB 设计中的挑战和解决方案

虽然柔性 PCB 具有显著的优势，但它们也带来了工程师必须解决的挑战：

成本

由于特殊的材料和工艺，柔性 PCB 的成本可能是刚性板的 2-3 倍。解决方案：尽可能优化单层配置的设计，减少层数和制造复杂性。

持续性限制

过度弯曲会使铜走线疲劳，导致 50,000-100,000 次循环后出现裂纹。解决方案：使用轧制退火铜（比电镀铜更具延展性）并强制执行弯曲半径参考线。

装配复杂性

柔性基板上的表面贴装元件需要精确放置以避免应力。解决方案：加入加强筋并使用精度为 0.01 mm 的自动拾取和放置机器。

通过预测这些障碍，工程师可以最大限度地发挥柔性 PCB 的潜力，同时将风险降至最低。

柔性 PCB 不仅仅是刚性板的替代品，它们还是突破设计界限的工程师的游戏规则改变者。从节省空间和重量的能力到在具有挑战性的环境中无与伦比的灵活性，柔性 PCB 为各行各业的创新提供动力。通过掌握他们的设计原则并了解他们的应用，您可以为您的下一个项目解锁新的可能性。
