4 层板设计不难!跟着 PCB 四层板工厂学 “立体布线”

来源: 时间: 2025/07/17 14:43:00 阅读: 173

新手设计 PCB 时,总觉得 4 层板比双面板复杂太多 —— 其实只要掌握 “立体布线” 的逻辑,就像从平房设计升级到两层小楼,反而能少走很多弯路。PCB 四层板工厂的工程师们总结出一套 “傻瓜式设计指南”,从层叠结构到布线细节,让你轻松搞定 4 层板设计,做出信号稳、干扰小的电路板。


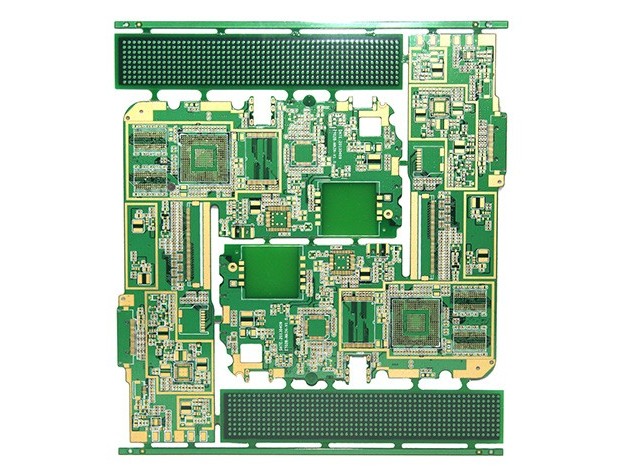

层叠结构:先搭好 “四层骨架”

4 层板的设计第一步是确定层叠顺序,就像盖房子先规划楼层功能,PCB 四层板工厂最推荐两种经典结构,新手照着用准没错:

通用款:信号 - 地 - 电源 - 信号。顶层和底层走信号线(比如 USB、串口这些外设线路),中间两层分别做完整的接地层和电源层。这种结构的优势是 “抗干扰强”—— 接地层像盾牌一样隔开上下信号层,电源层能给元件提供稳定供电。


高速款:地 - 信号 - 信号 - 地。上下两层都做接地层(覆盖率≥80%),中间两层走高速信号线(如以太网、HDMI)。接地层能吸收高频信号的辐射干扰,让 1GHz 以上的信号传输更稳定。捷配 PCB 在某款 5G 模块 4 层板中用了这种结构,信号眼图(评估信号质量的指标)的张开度比双面板大 30%,完美通过通信测试。


无论选哪种结构,层间厚度要注意:电源层和接地层的间距尽量小(0.1-0.2mm),这样能形成天然的电容(抗干扰能力更强);信号层到相邻接地 / 电源层的距离控制在 0.2-0.3mm,平衡信号完整性和布线空间。


布线规则:给信号 “规划立体通道”

4 层板的布线精髓是 “分层管理”,避免信号线在同一层挤成一团,PCB 四层板工厂的这三个规则要记牢:

按信号类型 “分层走”。把高速信号(频率>100MHz)和敏感信号(如传感器、ADC)单独走一层,远离电源层的大电流线路。比如顶层走低速控制信号(按钮、LED),底层走高速差分线(如 DDR 内存线),中间两层专注供电和接地。某 PCB 四层板工厂的统计显示,按类型分层的 4 层板,信号串扰(干扰)从 - 30dB 降到 - 50dB(数值越小越好)。


过孔用 “少而精”。过孔是连接不同层的 “电梯”,但过多过孔会破坏接地层和电源层的完整性。新手设计时,过孔数量尽量控制在每平方厘米 5 个以内,孔径选 0.3-0.5mm(太大浪费空间,太小难加工)。高速信号的过孔要 “背钻”—— 去掉多余的孔壁,减少寄生电感(从 0.5nH 降到 0.2nH),让信号传输更顺畅。


线宽线距 “按电流算”。电源线上的电流大,线宽要加粗:1A 电流用 1mm 宽(1oz 铜箔),2A 用 2mm,以此类推。信号线的线宽根据阻抗算(比如 50Ω 阻抗的高速线,在 FR-4 基板上通常是 0.2mm 宽),线距至少是线宽的 1.5 倍(避免信号串扰)。PCB 四层板工厂的工程师有个口诀:“强电走宽道,弱电保距离,高速贴地层”。


接地与电源:打好 “稳定基础”

4 层板的最大优势是有完整的接地层和电源层,设计时要充分利用,PCB 四层板工厂的这些技巧能让供电更稳定:

接地层 “少开窗”。接地层上的 “窗口”(为了避让元件或过孔挖的空缺)会破坏完整性,新手设计时窗口面积别超过接地层的 10%。如果必须开窗,周围要打一圈接地过孔(间距≤5mm),像 “围栏” 一样减少干扰。某测试显示,接地层完整的 4 层板,电源纹波(电压波动)比开窗过多的板降低 40%。


电源层 “分区供电”。如果板子需要多种电压(比如 3.3V 和 5V),电源层要像 “分房间” 一样用隔离带(宽度≥2mm)分开,避免不同电压串扰。隔离带里多打接地过孔,把干扰导入接地层。捷配 PCB 在某款传感器 4 层板中,用这种分区设计,3.3V 电源的噪声从 20mV 降到 5mV,传感器读数更精准。


去耦电容 “贴脚放”。芯片电源引脚旁边一定要放去耦电容(比如 0.1μF 的陶瓷电容),距离别超过 5mm,通过过孔直接连到电源层和接地层。这就像给芯片装 “微型充电宝”,能快速补偿电流波动。PCB 四层板工厂的对比测试显示,正确放置去耦电容的 4 层板,芯片工作温度降低 5℃。


新手避坑:这些错误别再犯

PCB 四层板工厂的工程师总结了新手最容易踩的坑,设计时一定要避开:

别把四层当 “双面板 + 两层空板”。有些新手只在顶层和底层布线,中间两层空着 —— 这就浪费了 4 层板的优势!中间层必须做接地或电源层,哪怕电源简单,也可以把其中一层当 “辅助接地层”,增强抗干扰能力。


别让高速线 “跨分割”。高速信号线如果跨过电源层的隔离带(从 3.3V 区走到 5V 区),就像 “高速路上突然没了路”,信号会产生严重反射。解决办法是让高速线紧贴接地层走,或者在分割处用 “桥接电容” 连接不同电源区。


别忽略工艺限制。4 层板的最小线宽、过孔孔径要符合 PCB 四层板工厂的工艺能力(比如线宽≥0.1mm,过孔≥0.3mm),否则会增加成本或降低良率。设计前最好问清楚工厂的参数,捷配 PCB 会给新手提供免费的工艺检查,避免设计白费功夫。


4 层板设计其实是 “用空间换性能”—— 通过合理规划四层结构,让信号、电源、接地各得其所。跟着 PCB 四层板工厂的这些规则做,新手也能设计出稳定可靠的 4 层板,让你的电路从 “能工作” 升级到 “工作得好”。毕竟,好的设计从来不是越复杂越好,而是用对方法、走对路径。
