先进PCB材料：探索PTFE和聚酰亚胺在专业应用中的应用

聚四氟乙烯 （PTFE） 和聚酰亚胺 （PI） 等先进材料具有独特的性能，使其成为航空航天、医疗和电信等专业行业的理想选择。在这篇博客中，我们探讨了 PTFE 和聚酰亚胺的特性、应用和优势，帮助工程师为下一个项目做出明智的决策。

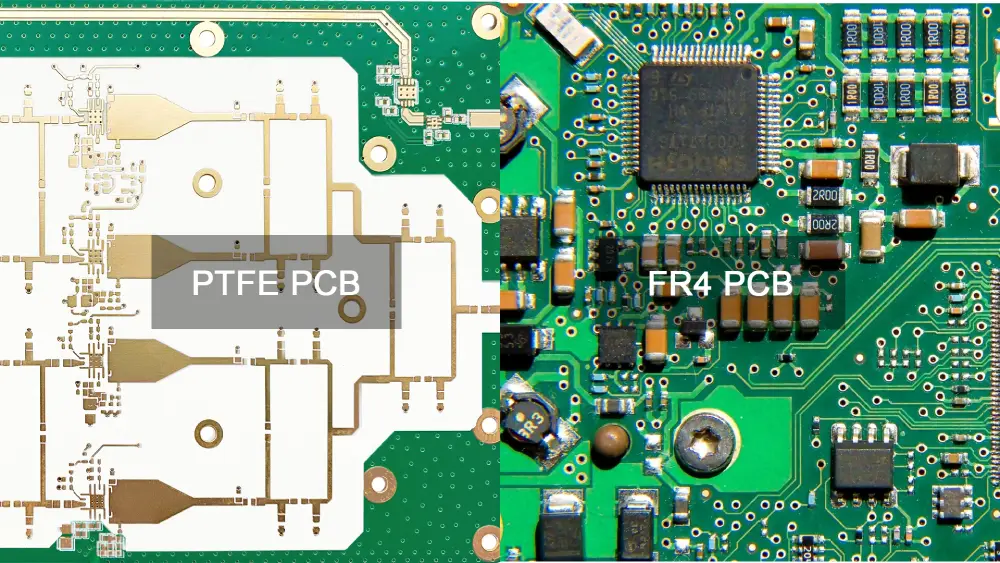

了解 PTFE：高频冠军

PTFE，俗称特氟龙，是一种以其卓越的电气性能而闻名的含氟聚合物。它在 10 GHz 时具有约 2.1 的低介电常数 （Dk） 和 0.0002 至 0.0005 的低耗散因数 （Df），使其成为高频应用的首选。这些特性确保了最小的信号损失，这对于雷达系统、卫星通信和 5G 模块中使用的射频和微波电路至关重要。

PTFE 的热稳定性使其能够承受高达 260°C 的温度，使其适用于航空航天和工业过程控制等恶劣环境。此外，其耐化学性确保了在暴露于油、油脂或腐蚀性试剂时的耐用性，从而提高了医疗设备和军事设备的可靠性。

然而，PTFE 的柔软性需要专门的制造工艺，例如受控层压和精确钻孔，以保持尺寸稳定性。这些挑战可能会增加生产成本，但性能优势通常超过关键应用程序的费用。

聚酰亚胺：灵活的动力源

聚酰亚胺是一种高性能聚合物，以其柔韧性、热稳定性和机械强度而闻名。聚酰亚胺 PCB 的玻璃化转变温度超过 300°C，可在 -269°C 至 400°C 的极端条件下工作，使其成为航空航天、汽车和医疗应用的理想选择。

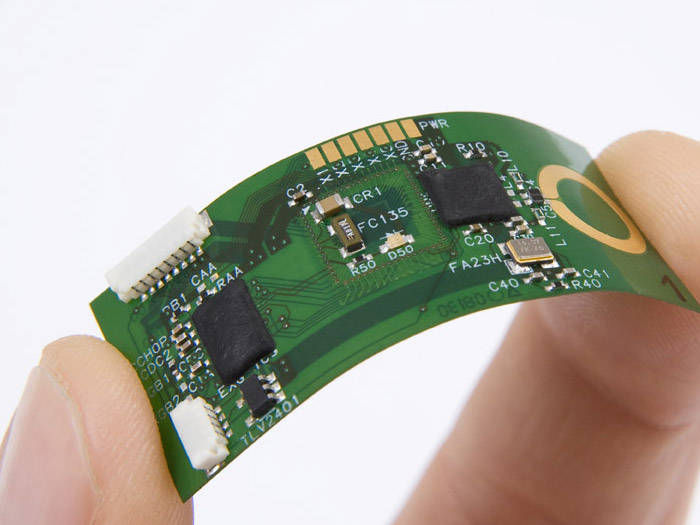

它的灵活性是一个关键优势，能够生产柔性和软硬结合 PCB。例如，基于聚酰亚胺的 PCB 用于健身追踪器等可穿戴设备，其中的电路板必须弯曲以适应紧凑的设计。在汽车应用中，如发动机控制单元，聚酰亚胺可承受高温和振动，确保长期可靠性。

聚酰亚胺还具有出色的介电强度，可防止心脏起搏器等医疗设备中的电气干扰。其低热膨胀系数 （CTE） 可最大限度地减少翘曲，在高密度互连 （HDI） 设计中以精确到 50 欧姆的阻抗值保持信号完整性。

比较 PTFE 和聚酰亚胺：主要区别

虽然 PTFE 和聚酰亚胺在专业应用中都表现出色，但它们的特性可以满足不同的需求。PTFE 的低 Dk 和 Df 使其非常适合高频信号，在射频电路中的信号速度高达 10 GHz。然而，聚酰亚胺更适合需要柔韧性和机械耐久性的应用，例如高达 10 层的多层柔性 PCB。

成本是另一个差异化因素。PTFE 由于其复杂的加工而更昂贵，材料成本比标准 FR-4 高 3 倍。聚酰亚胺也比 FR-4 贵，但为灵活的设计提供了经济高效的平衡。例如，电信应用中常使用 4 层聚酰亚胺柔性 PCB，其成本比同等的 FR-4 板高出约 20-30%。

制造考虑因素也各不相同。PTFE 需要专门的层压技术来防止蠕变，而聚酰亚胺需要小心处理，以管理其与 FR-4 （14-18 ppm/°C） 相比更高的 CTE （20-40 ppm/°C）。工程师必须根据项目要求（例如工作温度和信号完整性）权衡这些因素。

推动 PTFE 和聚酰亚胺采用的应用

航空航天和国防

在航空航天领域，PTFE 和聚酰亚胺是必不可少的。PTFE 的低介电损耗确保了卫星通信系统中的可靠信号传输，其中信号必须以最小的衰减传播。聚酰亚胺的热稳定性和轻质特性对于航空电子设备至关重要，与刚性 FR-4 板相比，飞机重量减轻了 1/3。

医疗设备

除颤器等医疗植入物依赖于聚酰亚胺的生物相容性和柔韧性。其高介电强度（高达 4000 V/mil）通过防止电气干扰来确保患者安全。PTFE 用于诊断设备，例如 MRI 系统，其耐化学性可防止灭菌过程。

电信

5G 的兴起增加了基站对基于 PTFE 的 PCB 的需求，其中低损耗材料支持 3.5 GHz 及以上的高频信号。聚酰亚胺 HDI PCB 可在智能手机中实现紧凑型设计，可容纳小至 5 mil 的细间距走线。

设计和制造注意事项

使用 PTFE 和聚酰亚胺进行设计时，需要注意材料特性。对于 PTFE，工程师必须考虑其柔软度，在层压过程中使用嵌套夹具，以保持走线对齐在 0.1 毫米以内。聚酰亚胺的柔韧性要求在表面贴装技术 （SMT） 组装过程中需要支撑工具，以防止变形。

测试对这两种材料都至关重要。PTFE PCB 经过时域反射计 （TDR） 阻抗测试，以确保 50 欧姆受控阻抗，而聚酰亚胺 PCB 则经过剥离强度测试，以验证导体的附着力。存储也很重要;聚酰亚胺 PCB 需要湿度受控的环境以防止水分吸收，保质期为 3-6 个月。

建议对这两种材料使用化学沉镍 （ENIG） 等表面处理，以增强可焊性并保护铜走线。这些表面处理确保在高可靠性应用中实现可靠连接。

为您的项目选择合适的材料

PTFE 和聚酰亚胺是满足高性能电子产品需求的变革性材料。PTFE 在高频应用中表现出色，可提供无与伦比的信号完整性，而聚酰亚胺则为紧凑、坚固的设计提供灵活性和耐用性。通过了解它们的特性和应用，工程师可以选择合适的材料来优化性能和可靠性。
