选择合适FR-4材料的终极指南

如果您是从事 PCB 制造项目的电气工程师，选择正确的 FR-4 材料对于确保性能、可靠性和成本效益至关重要。FR-4 是一种广泛使用的玻璃增强环氧树脂层压板，以其强度、电绝缘性和阻燃性的平衡而闻名。但是，由于厚度、热性能和 UL 94V-0 等合规性标准各不相同，您如何选择最适合您特定需求的 FR-4 材料？在本指南中，我们将深入探讨 FR-4 PCB 材料特性、阻抗控制的厚度、与高频材料的成本比较、高温应用的适用性以及 UL 94V-0 等级的重要性。让我们探讨一下您需要了解的一切，以便做出明智的决定。

什么是 FR-4 材料以及为什么它对 PCB 制造很重要？

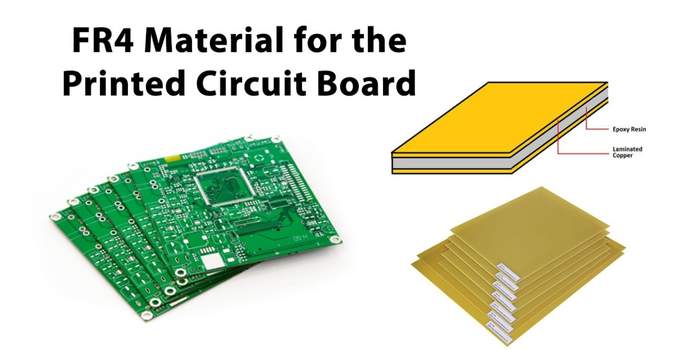

FR-4 是一种由玻璃纤维编织布和环氧树脂粘合剂制成的复合材料，设计为阻燃（因此被称为“FR”）。FR-1968 由 NEMA 于 4 年推出，因其优异的机械强度、低吸水性和电绝缘性能而成为印刷电路板 （PCB） 的首选材料。无论您是设计简单的单层 PCB 还是复杂的多层板，FR-4 都能为广泛的应用提供多功能性。

对于工程师来说，了解 FR-4 至关重要，因为它直接影响 PCB 的性能和耐用性。介电常数 （Dk）、导热率和符合安全标准等因素可以决定您的项目的成败。在下面的部分中，我们将分解关键考虑因素，以帮助您选择正确的 FR-4 材料。

FR-4 PCB 材料特性：您需要了解的内容

在选择 FR-4 材料之前，了解其核心特性非常重要。这些特性决定了材料在 PCB 设计中各种条件下的性能。以下是每个工程师都应考虑的关键 FR-4 材料特性：

• 介电常数 （Dk）：FR-4 在 1 MHz 时通常具有 4.5 左右的 Dk 值，这会影响信号速度和完整性。较高的 Dk 会减慢信号传输速度，这可能是高频设计的一个问题。

• 耗散因数 （df）：当 Df 为 0.01–0.025 时，FR-4 表现出中等的信号损失。这使得它适用于中低频应用，但不太适合高速电路。

• 导热：FR-4 的导热系数约为 0.3 W/m·K，相对较低。这意味着，如果没有额外的热管理解决方案，它不是大功率应用中散热的最佳选择。

• 玻璃化转变温度 （Tg）：标准 FR-4 的 Tg 为 130–140°C，但高 Tg 变体可以达到 170–180°C。 这决定了材料在焊接或作过程中的耐热能力。

• 阻燃性：FR-4 具有固有的阻燃性，大多数变体符合 UL 94V-0 标准，确保材料在发生火灾时能够自熄。

• 机械强度：FR-4 的拉伸强度约为 310 MPa，即使在恶劣环境中也能为组件提供强大的支撑。

这些特性使 FR-4 成为许多项目的可靠且经济高效的选择。但是，对于高频或高温设计等特殊应用，您可能需要考虑 FR-4 或替代材料的变体，我们将在后面讨论。

用于阻抗控制的 FR-4 厚度：正确

阻抗控制是 PCB 设计中的关键因素，特别是对于高速数字和射频应用。FR-4 材料的厚度在实现所需的特性阻抗方面起着重要作用，对于大多数射频设计来说，通常为 50 欧姆。以下是 FR-4 厚度如何影响阻抗以及工程师应考虑的事项：

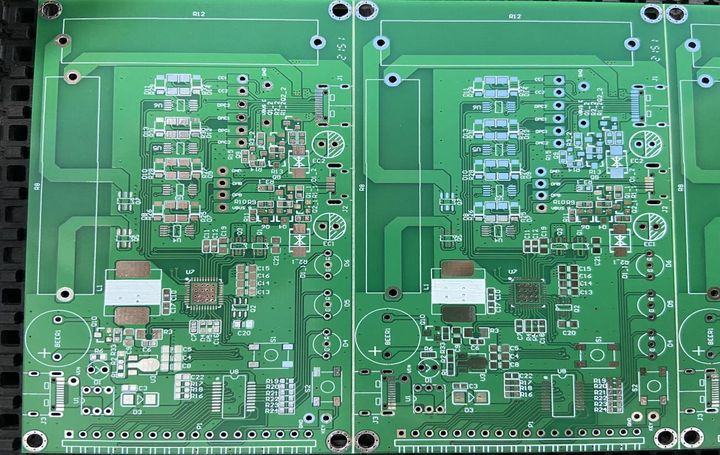

走线的特性阻抗取决于介电厚度（走线与接地层之间的距离）、材料的介电常数和走线宽度。对于 Dk 为 4.5 的 FR-4，标准 PCB 的常见厚度为 1.6 毫米（0.062 英寸）。然而，为了精确控制阻抗，可能需要更薄或更厚的 FR-4 基板。例如：

• 更薄的 FR-4 基板（例如 0.8 mm）使走线更靠近接地层，从而降低阻抗。这可能需要更窄的走线才能达到目标阻抗。

• 较厚的基板（例如，2.4 毫米）会增加距离，提高阻抗，这可能需要更宽的走线。

对于多层板，工程师经常使用不同厚度的芯层和预浸料层来微调阻抗。标准 FR-4 厚度范围为 0.2 毫米至 3.2 毫米，与 PCB 制造商合作选择正确的叠层至关重要。阻抗计算器或仿真软件（例如Altium Designer或ANSYS）等工具可以帮助您确定设计的最佳FR-4厚度。

成本比较：FR-4 与高频材料

FR-4 的最大优势之一是其成本效益。但是，对于高频应用（1 GHz 以上），FR-4 的性能可能不如 Rogers 或 PTFE 基层压板等专用材料。让我们比较成本和性能，以帮助您确定哪种材料适合您的预算和项目要求。

• FR-4 成本：FR-4 是最实惠的 PCB 材料之一，标准厚度（例如 1.6 毫米）的价格通常在每平方英尺 0.50 美元到 2.00 美元之间。这使其成为中低频应用和大规模生产的理想选择。

• 高频材料成本：罗杰斯 4350B 或 PTFE（例如特氟龙）等材料的成本为每平方英尺 5 至 15 美元或更高，具体取决于等级和厚度。这些材料具有较低的介电常数 （Dk 为 2.1–3.5） 和耗散因数 （Df 为 0.0002–0.001），确保在高频下具有更好的信号完整性。

• 性能权衡：虽然 FR-4 在 1 GHz 以上的频率下难以应对信号损失和较慢的信号速度，但高频材料旨在最大限度地减少这些问题。然而，对于许多低于 1 GHz 的应用，例如消费电子产品或工业控制，FR-4 以极低的成本提供足够的性能。

对于预算有限的工程师，可以考虑使用混合叠层，仅在关键层上将 FR-4 与高频材料相结合。这种方法平衡了成本和性能，让您在不影响信号完整性的情况下节省资金。

用于高温应用的 FR-4：合适吗？

高温应用（如汽车电子或工业设备）要求 PCB 材料能够承受高温而不会降解。标准 FR-4 的玻璃化转变温度 （Tg） 为 130–140°C，这对于许多应用来说已经足够了，但对于极端条件来说可能还不够。

对于高温环境，考虑 Tg 值为 170–180°C 的高 Tg FR-4 变体。 这些材料更适合无铅焊接工艺，因为无铅焊接工艺在回流焊过程中通常需要 260°C 以上的温度。高 Tg FR-4 在较高温度下保持其机械和电气性能，从而降低分层或翘曲的风险。

然而，FR-4，即使是高 Tg 变体，也有局限性。它的导热系数为 0.3 W/m·K，这意味着它不能很好地散热。对于产生大量热量的应用，例如电力电子设备，您可能需要将 FR-4 与散热器配对，或考虑使用铝背 PCB 等替代基材，这些基材的导热系数高达 1-2 W/m·K 或更高。

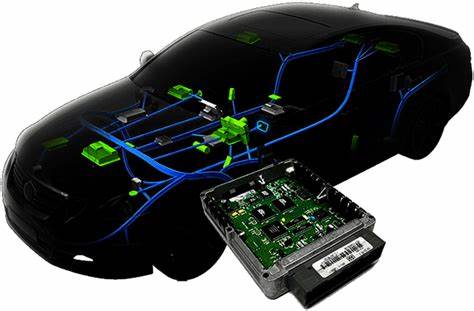

作为一个现实世界的例子，在汽车发动机控制单元 （ECU） 中，高 Tg FR-4 通常用于处理高达 150°C 的温度。 工程师通过热通孔和铜浇注来补充这一点，以有效地管理热量。始终检查组件的工作温度范围，并确保您选择的 FR-4 变体能够承受应用的热应力。

了解 UL 94V-0 等级 FR-4：安全第一

安全是 PCB 设计中的重中之重，特别是对于担心火灾危险的应用。UL 94V-0 等级是美国保险商实验室制定的可燃性标准，大多数 FR-4 材料的设计都是为了满足这一标准。但 UL 94V-0 是什么意思，为什么它很重要？

UL 94V-0 表示该材料具有高度阻燃性，在垂直燃烧测试中移除火源后 10 秒内会自行熄灭。此等级可确保 FR-4 不会起火，因此可以安全地用于消费电子产品、工业设备和其他电气故障可能引发火灾的应用。

选择 FR-4 时，请务必与您的供应商确认该材料已通过 UL 94V-0 认证。此认证通常列在材料数据表上。对于关键应用，例如医疗设备或航空航天电子设备，您可能还需要遵守其他安全标准，但 UL 94V-0 是阻燃性的基准。

如何为您的项目选择合适的 FR-4 材料

现在我们已经介绍了 FR-4 的关键方面，让我们总结一下如何为您的 PCB 制造项目选择合适的材料。请按照以下步骤做出明智的决定：

1. 定义您的应用要求：确定项目的频率范围、温度条件和安全标准。这将帮助您确定是否需要标准 FR-4、高 Tg FR-4 或混合解决方案。

2. 计算阻抗需求：使用仿真工具选择合适的 FR-4 厚度进行阻抗控制，特别是对于高速设计。

3. 评估热管理：评估设计中的热量产生，如果工作温度超过 130°C，请选择高 Tg FR-4 或其他冷却解决方案。

4. 考虑成本限制：通过将 FR-4 与高频材料进行比较来平衡性能和预算。如果仅在特定层上需要高频性能，请使用混合叠层。

5. 验证安全合规性：确保 FR-4 材料符合 UL 94V-0 等级，以满足消防安全要求。

6. 与您的制造商合作：与您的 PCB 供应商密切合作，确认材料可用性、公差和叠层建议。

通过执行这些步骤，您可以自信地选择满足您的技术和预算需求的 FR-4 材料。请记住，正确的材料选择可以使您免于昂贵的重新设计或性能问题。

为您的 PCB 制造项目选择合适的 FR-4 材料并不一定很复杂。通过了解 FR-4 PCB 材料特性、优化阻抗控制的厚度、比较成本与高频材料、评估高温应用的适用性以及确保符合 UL 94V-0 标准，您可以做出确保可靠性和性能的决策。对于大多数应用来说，FR-4 仍然是一种多功能、经济高效的选择，并且通过正确的变体或设计考虑，它甚至可以满足苛刻的要求。

作为电气工程师，您的目标是平衡性能、安全性和成本。使用本指南中的见解和实用技巧为您的下一个项目选择最佳的 FR-4 材料。在您的设计中对 FR-4 有疑问或具体挑战？在下面发表评论或联系您的 PCB 制造商以获得量身定制的建议。让我们一起打造更好的电子产品！
