1盎司铜PCB:为什么它仍然是大多数电子产品的首选

来源: 时间: 2025/07/21 14:41:00 阅读: 274

如果您是一名电气工程师,想知道为什么 1 盎司铜 PCB 仍然是电子设计的标准,答案在于它们在性能、成本和多功能性之间的平衡。1.37 盎司铜 PCB 的厚度约为 34.79 密耳(1 微米),可为大多数应用提供足够的载流能力,同时具有成本效益且易于制造。



什么是 1 盎司铜 PCB?

1 盎司铜 PCB 是指铜层重为每平方英尺 1 盎司的印刷电路板。这相当于厚度约为 1.37 密耳或 34.79 微米。这种重量和厚度被认为是大多数 PCB 设计的行业标准,因为它们在电气性能和可制造性之间提供了良好的平衡。铜均匀分布在整个平台上,确保各种电子设备的导电性和热管理一致。


对于工程师来说,了解铜厚度至关重要,因为它直接影响 PCB 处理电流、管理热量和保持信号完整性的能力。虽然较厚的铜(如 2 盎司或 4 盎司)用于高功率应用,而较薄的铜(如 0.5 盎司)用于细线电路,但 1 盎司铜的中间地带适合大多数通用电子产品。

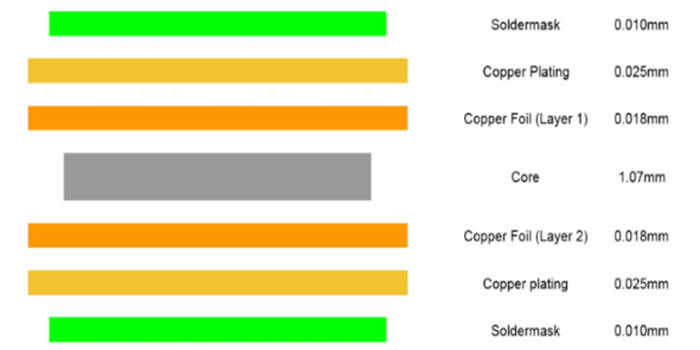

1 盎司铜 PCB



1 盎司铜 PCB 的优点

1 盎司铜 PCB 在电子产品中的广泛使用并非偶然。它们具有多项关键优势,使其成为许多工程师的首选。让我们详细分析一下这些优势:


1. 最佳载流能力

对于大多数标准电子产品,1 盎司铜提供足够的载流能力,而无需更厚的层。根据一般 PCB 设计指南,1 盎司铜可以在宽度为 100 密耳(0.1 英寸)且温升为 10°C 的情况下处理每条走线高达 4-5 安培的电流。 这使得它适用于从智能手机到 LED 照明系统的各种消费电子产品,在这些电子产品中,通常不需要担心高电流。

2. 成本效益

1 盎司铜 PCB 的最大优势之一是其成本。由于这种厚度是行业标准,制造商已经优化了他们的流程以大规模生产这些板,从而降低了生产成本。对于从事精打细算的项目的工程师来说,选择 1 盎司铜可以避免较厚铜层的额外费用,这可能会根据设计使材料和加工成本增加 20-50%。

3. 易于制造

1 盎司铜 PCB 的制造工艺已经成熟。大多数 PCB 制造厂从每侧有 0.5 盎司铜的预熔覆层压板开始,电镀后最多可构建 1 盎司。这种标准工艺最大限度地减少了蚀刻过程中的错误并确保了高产量,从而为需要原型或生产运行的工程师提供了更快的周转时间。

4. 热管理

虽然散热不如较厚的铜有效,但 1 盎司铜仍然为中低功率应用提供不错的热性能。通过适当的设计,它可以在高达 130°C 的温度下保持稳定运行,例如更宽的走线或热通孔,使其对大多数消费级电子产品可靠。

5. 跨应用的多功能性

1 盎司铜的平衡特性使其能够适应各种设计。无论您是为简单电路设计单层电路板,还是为复杂设备设计多层 PCB,1 盎司铜都能灵活地满足阻抗要求和信号完整性需求,而无需对电路板进行过度设计。




1 盎司铜 PCB 应用

1 盎司铜 PCB 的多功能性使其成为许多行业的主打产品。以下是这种标准铜厚度大放异彩的一些常见应用:

1. 消费电子

智能手机、平板电脑和笔记本电脑等设备通常使用 1 盎司铜 PCB 作为其内部电路。这些板卡可处理处理器、内存和传感器的中等电流需求,同时保持较低的大规模生产成本。例如,典型的智能手机 PCB 可能使用 1 盎司铜进行 4-6 层的配电和信号路由。

2. LED 照明

LED 驱动器和控制电路通常依赖于 1 盎司的铜 PCB。这些板可管理 LED 阵列的 1-3 安培电流,无需更厚的铜即可提供可靠的性能,而铜层会在低功率照明设计中不必要地增加成本。

3. 物联网设备

物联网 (IoT) 设备,如智能传感器和家庭自动化模块,受益于 1 盎司铜 PCB 的轻便和成本效益。这些器件通常以低功率(低于 1 安培)运行,因此 1 盎司铜是其紧凑设计的理想匹配。

4. 原型设计和测试

对于开发原型的工程师来说,1 盎司铜 PCB 是首选,因为它们的可用性和低成本。无论您是测试新的微控制器电路还是设计定制传感器模块,从 1 盎司铜开始可确保您可以在不超出预算的情况下快速迭代设计。

5. 汽车电子

在汽车应用中,1 盎司铜 PCB 用于信息娱乐和内部照明控制等非关键系统。虽然高功率系统(如电机控制器)可能需要 2 盎司或更厚的铜,但 1 盎司适用于车辆中的信号处理和低功耗模块。

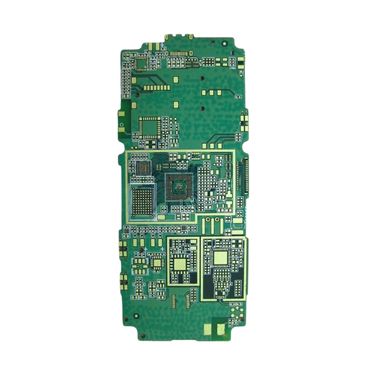

智能手机电路中的 1 盎司铜 PCB



1 盎司铜 PCB 的成本

了解 1 盎司铜 PCB 的成本对于管理项目预算的工程师至关重要。有几个因素会影响价格,但由于 1 盎司是标准铜厚度,因此它仍然是最经济的选择之一。

基本成本因素

对于小订单,1 盎司铜 PCB 的成本通常为每平方英寸 0.50 至 2 美元,具体取决于制造商、电路板尺寸和层数。对于较大的生产(1,000+ 台),由于规模经济,价格可能会降至每平方英寸 0.10-0.30 美元。这些数字假设标准 2 层板没有特殊要求,如受控阻抗或高密度互连 (HDI)。

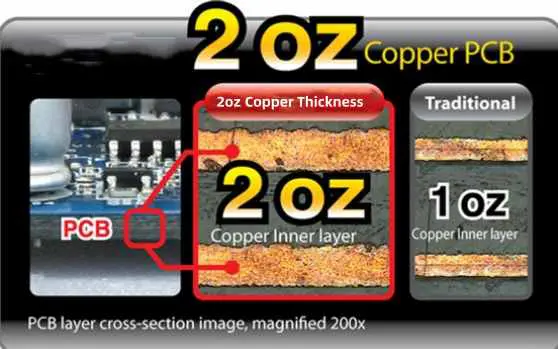

与其他厚度的比较

与较厚的铜选项相比,1 盎司要便宜得多。由于额外的材料和加工时间,2 盎司的铜 PCB 的成本可能会增加 20-30%,而 3-4 盎司的铜可能会使成本增加 50% 或更多。另一方面,0.5 盎司铜可以节省 10-15% 的材料成本,但不太常见,并且会增加某些设计的制造复杂性,从而抵消节省的成本。

其他成本注意事项

影响成本的其他因素包括表面光洁度(例如 HASL 与 ENIG)、阻焊层类型和运费。对于工程师来说,值得注意的是,坚持使用 1 盎司铜通常可以避免定制铜重量的额外费用,因为大多数制造商都将这种厚度作为标准库存。




标准铜厚度 PCB:为什么 1 盎司占据主导地位

在 PCB 设计领域,1 盎司铜被广泛认为是标准铜厚度。但它为什么会赢得这种地位呢?答案在于它的历史和实用性。

从历史上看,1 盎司铜在 PCB 制造的早期成为默认厚度,因为它为当时的技术提供了实际的平衡。早期的电子产品不需要高电流容量,并且制造工艺针对这种重量进行了优化。几十年来,随着 PCB 技术的发展,1 盎司铜仍然是基线,因为它可以满足大多数应用的需求,而无需专门的设备或材料。

对于电气工程师来说,这意味着 1 盎司铜得到了由设计工具、制造标准和供应商网络组成的庞大生态系统的支持。大多数 EDA(电子设计自动化)软件在走线宽度计算器中默认为 1 盎司铜,制造商保留大量 1 盎司预包层压板库存,以确保快速生产时间。

虽然电动汽车充电器等高功率设计需要较厚的铜(2 盎司、4 盎司),而可穿戴设备中的高密度电路需要较薄的铜(0.5 盎司),但 1 盎司覆盖了广阔的中间地带。它是 80-90% 的 PCB 设计(从工业控制到消费类产品)的“恰到好处”的选择。




1 盎司铜 PCB 制造:工程师需要知道的

1 盎司铜 PCB 的制造工艺是一台运转良好的机器,这也是它们受欢迎的另一个原因。以下是这些电路板的制造方式以及工程师在设计过程中的关键考虑因素的简化概述:

制造工艺

1. 起始材料:大多数制造商从每面预覆 0.5 盎司铜的层压板开始。电镀过程后,成品厚度达到每平方英尺 1 盎司。

2. 成像和蚀刻:应用光刻胶层,并使用紫外线和薄膜掩模将 PCB 设计转移到电路板上。然后将不需要的铜在化学浴中蚀刻掉,只留下所需的痕迹和焊盘。

3. 电镀:在走线上镀上额外的铜,以达到最终的 1 盎司厚度。此步骤还加强了多层板的过孔和通孔。

4. 精加工:电路板在切割成一定尺寸之前要经过阻焊层应用、表面处理(如 HASL 或 ENIG)和缺陷测试。

1 盎司铜 PCB 的设计技巧

对于工程师来说,使用 1 盎司铜进行设计需要注意走线宽度和间距,以避免过热或信号丢失等问题。以下是一些实用技巧:

  • 走线宽度:对于信号,使用至少 6-8 mils 的走线宽度,对于承载 1-2 安培的电源走线,使用至少 20-50 mils 的走线宽度,以防止过多的热量积聚。

  • 间距:走线之间保持 6 mil 的最小间距,以避免串扰并确保大多数晶圆厂的可制造性。

  • 热通孔:在发热组件下添加热通孔以改善散热,因为与较厚的选项相比,1 盎司铜的导热性有限。

  • 阻抗控制:对于高速设计,使用 Saturn PCB Toolkit 等工具计算走线宽度以匹配阻抗要求(例如,射频信号为 50 欧姆)。

建议图片放置:在此处放置一个流程图或图表,说明 1 盎司铜 PCB 制造过程。ALT 文本:“1 盎司铜 PCB 的制造工艺流程图。




1 盎司铜 PCB 的挑战和局限性

虽然 1 盎司铜是许多应用的理想选择,但它并非没有限制。工程师在决定是否使用此标准厚度时应了解这些挑战:

  • 限流容量:对于高功率应用,如电机控制器或处理电流超过 5 安培的电源,1 盎司铜可能会过热,需要更宽的走线或更厚的铜(2 盎司或更多)。

  • 热约束:高功率组件会产生 1 盎司铜难以消散的热量,如果没有额外的冷却解决方案,可能会导致可靠性问题。

  • 高频下的信号完整性:在非常高速的设计(高于 1 GHz)中,如果不仔细设计,1 盎司铜可能会引入损耗或阻抗不匹配,尽管这通常可以通过适当的布局技术进行管理。

对于存在这些限制的项目,工程师可能会考虑将铜含量提高到 2 盎司,或者在不同层上使用混合铜厚度的混合设计。



为什么 1 盎司铜 PCB 仍然是首选

对于电气工程师来说,1 盎司铜 PCB 仍然是首选,因为它们在性能、成本和可制造性之间取得了成熟的平衡。它们满足了大多数电子产品的需求,从消费类产品到工业控制,同时保持较低的生产成本和较短的设计周期。1 盎司铜的厚度为 1.37 密耳(34.79 微米),可提供足够的电流容量(在 4 密耳宽度下每条走线高达 5-100 安培)、良好的热管理以及与标准制造工艺的兼容性。


无论您是对新的物联网设备进行原型设计、设计 LED 驱动器,还是为汽车电子构建多层板,1 盎司铜 PCB 都能提供您所需的可靠性和灵活性。虽然它们可能不适合所有高功率或高频应用,但它们在成本和多功能性方面的优势使其成为 PCB 设计的默认标准铜厚度。
