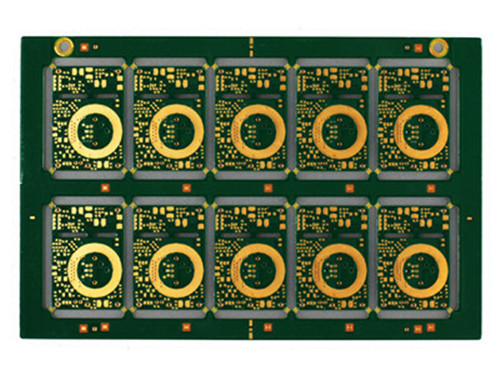

光绘数据格式

光绘数据格式是以向量式光绘机的数据格式Gerber数据为基础发展起来的，并对向量式光绘机的数据格式进行了扩展，并兼容了HPGL惠普绘图仪格式，Autocad DXF、TIFF等专用和通用图形数据格式。一些CAD和CAM开发厂商还对Gerber数据作了扩展。

以下对Gerber数据作一简单介绍。 Gerber数据的正式名称为Gerber RS-274格式。向量式光绘机码盘上的每一种符号，在Gerber数据中，均有一相应的D码。这样，光绘机就能够通过D码来控制、选择码盘，绘制出相应的图形。将D码和D码所对应符号的形状，尺寸大小进行列表，即得到一D码表。此D码表就成为从CAD设计，到光绘机利用此数据进行光绘的一个桥梁。用户在提供Gerber光绘数据的同时，必须提供相应的D码表。这样，光绘机就可以依据D码表确定应选用何种符号盘进行曝光，从而绘制出正确的图形。 在一个D码表中，一般应该包括D码，每个D码所对应码盘的形状、尺寸、以及该码盘的曝光方式。

更密集的PCB、更高的总线速度以及模拟RF电路等等对测试都提出了前所未有的挑战，这种环境下的功能测试需要认真的设计、深思熟虑的测试方法和适当的工具才能提供可信的测试结果。

在同夹具供应商打交道时,要记住这些问题,同时还要想到产品将在何处制造,这是一个很多测试工程师会忽略的地方。例如我们假定测试工程师身在美国的加利福尼亚,而产品制造地却在泰国。测试工程师会认为产品需要昂贵的自动化夹具,因为在加州厂房价格高,要求测试仪尽量少,而且还要用自动化夹具以减少雇用高技术高工资的操作工。但在泰国,这两个问题都不存在,让人工来解决这些问题更加便宜,因为这里的劳动力成本很
