印制电路板项目中需要学习哪些基础知识？

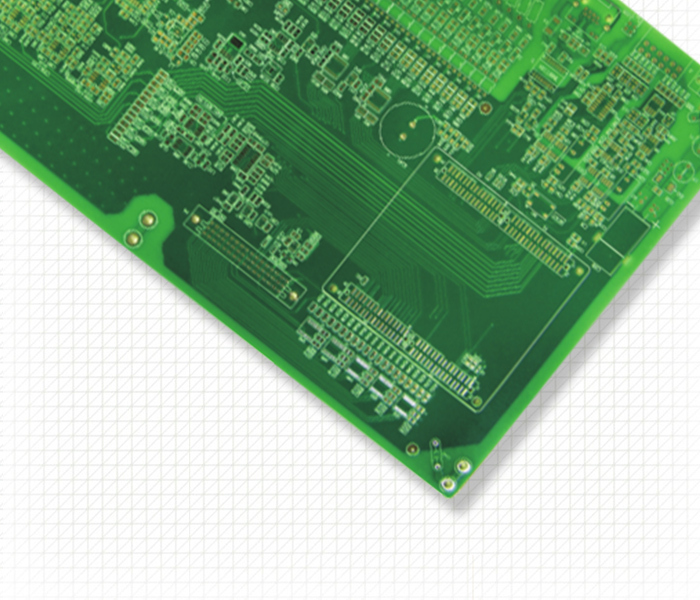

PCB，即印制电路板，是电子元器件电气连接的提供者。它采用绝缘材料制成基板，在基板表面或内部制作导电图形，实现电子元器件之间的电气连接，为电子设备提供稳定的电路平台。

其基本构造主要包括以下几个部分：

• 铜箔：是 PCB 中实现电气连接的核心部分，通常由纯度较高的铜制成。铜箔附着在绝缘层表面或内部，通过蚀刻等工艺形成所需的导电线路。铜箔的厚度会影响其载流能力，常见的铜箔厚度有 1 盎司（约 35μm）、2 盎司（约 70μm）等，可根据电路的电流大小选择合适的厚度。

• 绝缘层：用于隔离不同的铜箔层，防止短路。绝缘层通常由树脂、玻璃纤维等材料组成，具有良好的电气绝缘性能和机械强度。不同类型的 PCB 所使用的绝缘材料不同，其性能也会影响 PCB 的整体性能，如耐高温性、介电常数等。

• 覆铜板：是 PCB 制造的基础材料，由铜箔和绝缘层压制而成。它是制作 PCB 的 “毛坯”，后续的蚀刻、钻孔等工艺都是在覆铜板上进行的。覆铜板的质量直接影响 PCB 的性能和可靠性，常见的覆铜板有 FR-4 覆铜板、CEM 覆铜板等，不同类型的覆铜板适用于不同的应用场景。

PCB 设计是一个系统性的过程，需要遵循一定的流程，以确保设计的准确性和可靠性。

• 原理图设计：这是 PCB 设计的第一步，通过专业的原理图设计软件，将电子元器件按照电路原理连接起来，形成电路原理图。原理图是电路设计的蓝图，它清晰地展示了元器件之间的电气连接关系，是后续布局和布线的依据。在绘制原理图时，需要正确选择元器件符号，合理布置元器件位置，确保连线清晰、规范。

• 布局：在完成原理图设计后，将元器件封装导入 PCB 设计软件，然后根据电路功能、散热要求、电磁兼容性等因素，在 PCB 板上合理安排元器件的位置。布局的合理性直接影响后续的布线难度和 PCB 的性能。例如，发热量大的元器件应远离热敏元器件，高频元器件应尽量靠近，以缩短信号传输路径，减少干扰。

• 布线：根据原理图中的电气连接关系，在布局完成的基础上，在 PCB 板上布置导电线路，实现元器件之间的电气连接。布线时需要遵循一定的布线规则，如线宽、线距、阻抗控制等，以确保信号传输的完整性和可靠性。对于高速信号，还需要考虑信号的时序、串扰等问题。

• 检查：布线完成后，需要对 PCB 设计进行全面检查，包括设计规则检查（DRC）、电气规则检查（ERC）等。设计规则检查主要检查线宽、线距、过孔大小等是否符合设计要求；电气规则检查主要检查是否存在短路、断路、未连接的网络等问题。通过检查可以及时发现设计中的错误，避免在生产后造成损失。

• 输出：经过检查确认无误后，输出 PCB 生产所需的文件，如 Gerber 文件、钻孔文件、BOM 表等，提供给 PCB 制造商进行生产。输出文件的准确性至关重要，直接关系到 PCB 的生产质量。

在 PCB 设计过程中，合适的工具和软件能够极大地提高设计效率和质量。以下是几种常用的 PCB 设计工具和软件：

• Altium Designer：是一款功能强大、集成度高的 PCB 设计软件，广泛应用于电子设计领域。它集原理图设计、PCB 布局布线、仿真分析等功能于一体，操作界面友好，易于上手。Altium Designer 支持多种元器件库，并且具有丰富的设计规则和检查功能，能够满足不同复杂度的 PCB 设计需求，无论是简单的两层板还是复杂的多层板设计都能胜任。

• KiCad：是一款开源的 PCB 设计软件，具有免费、开源、跨平台等特点。它包含原理图编辑器、PCB 编辑器、元器件库管理等模块，功能较为完善。虽然在一些高级功能上可能不如商业软件，但对于个人爱好者、小型企业以及教学来说，是一个不错的选择。KiCad 的社区活跃，用户可以共享元器件库和设计资源，方便交流和学习。

• PADS：是 Mentor Graphics 公司推出的一款专业 PCB 设计软件，在工业界应用广泛。它具有高效的布局布线功能，支持高速信号设计和复杂的多层板设计。PADS 软件的稳定性和可靠性较高，能够满足大规模、高复杂度的 PCB 设计需求，常用于通信、航空航天等高端领域。

除了上述软件外，还有 Cadence Allegro、OrCAD 等软件，不同的软件各有特点和优势，可根据项目需求和个人习惯选择合适的工具。

在 PCB 设计和项目实施过程中，会遇到许多专业术语，理解这些术语的含义是进行有效沟通和设计的基础。

• 阻抗：在 PCB 中，阻抗指的是传输线对交流信号的阻碍作用，单位为欧姆（Ω）。对于高速信号传输，阻抗的匹配至关重要。如果阻抗不匹配，会导致信号反射、衰减等问题，影响信号完整性。常见的阻抗有特性阻抗、差分阻抗等，在设计中需要根据信号的要求进行阻抗控制。

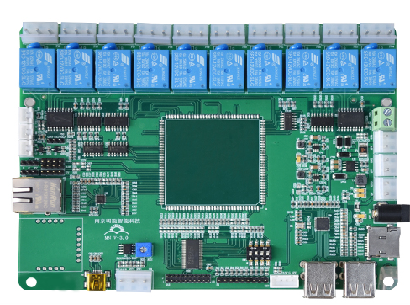

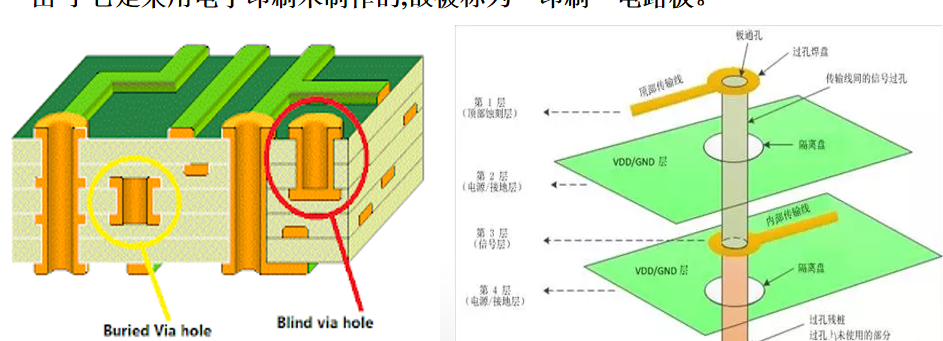

• 过孔：是 PCB 中用于连接不同层之间导电线路的孔洞。过孔通常由钻孔和孔壁镀铜组成，分为通孔、盲孔和埋孔三种类型。通孔贯穿整个 PCB 板，可连接所有层；盲孔位于 PCB 的表面层和内部某一层之间，不贯穿整个板子；埋孔则位于 PCB 的内部层之间，不会延伸到表面。过孔的大小、数量和分布会影响 PCB 的电气性能和机械性能。

• 布线规则：是 PCB 设计中为了确保电路性能和可靠性而制定的一系列规定，包括线宽、线距、布线方式等。线宽需要根据电路的电流大小确定，电流越大，线宽越宽；线距则需要考虑绝缘性能和防止串扰，不同电压等级和信号类型的线路之间需要保持一定的距离。布线方式包括单端布线、差分布线等，差分布线常用于高速信号传输，能够有效抑制噪声。

元器件封装是指元器件在 PCB 上的物理表现形式，它决定了元器件在 PCB 上的安装位置和焊接方式。了解元器件的基础封装知识对于 PCB 布局和布线至关重要。

元器件封装通常由焊盘、丝印等组成。焊盘是元器件引脚与 PCB 导电线路连接的部分，其形状、大小和间距需要与元器件引脚相匹配，以确保焊接的可靠性。丝印则用于标识元器件的位置、型号等信息，方便焊接和调试。

常见的元器件封装类型有：

• 贴片封装：如 0402、0603、0805 等电阻电容封装，SOP、QFP、BGA 等集成电路封装。贴片封装具有体积小、重量轻、安装密度高等特点，广泛应用于现代电子设备中。

• 直插封装：如 DIP 封装的集成电路，插件电阻、电容等。直插封装的元器件安装牢固，但体积较大，安装密度较低，在一些对体积要求不高的设备中仍有应用。

在设计 PCB 时，需要根据所选用的元器件型号选择对应的封装，确保封装与元器件匹配，否则会导致元器件无法安装或焊接不良。

PCB 行业有一系列的标准和规范，以确保 PCB 的设计、生产和检验有章可循。同时，不同的文件格式用于在设计、生产等环节传递信息。

• 行业标准：包括 PCB 的尺寸公差、厚度公差、铜箔厚度、绝缘电阻、耐电压等方面的标准。例如，IPC 标准是国际上广泛认可的 PCB 行业标准，涵盖了 PCB 设计、制造、组装等多个领域。遵循行业标准能够保证 PCB 的质量和互换性，提高产品的可靠性。

• 文件格式：

• Gerber 文件：是 PCB 设计软件输出的用于 PCB 制造的标准文件格式，它包含了 PCB 各层的图形信息，如线路层、阻焊层、丝印层等。Gerber 文件是 PCB 制造商进行制版的主要依据，其准确性直接影响 PCB 的生产质量。

• BOM（Bill of Materials）表：即物料清单，包含了 PCB 上所有元器件的型号、规格、数量、封装等信息。BOM 表是采购元器件、进行生产组装和成本核算的重要依据，在 PCB 生产和调试过程中不可或缺。

• 基础阶段：首先学习电子电路基础知识，包括电路原理、模拟电路、数字电路等，了解电子元器件的特性和应用。然后学习 PCB 的基本概念、构造和设计流程，熟悉常用的 PCB 设计软件的基本操作。

• 进阶阶段：深入学习 PCB 设计中的高级知识，如信号完整性、电源完整性、电磁兼容性等，掌握布线规则、阻抗控制等设计技巧。同时，学习 PCB 行业标准和文件格式，了解 PCB 的生产工艺和流程。

• 实践阶段：通过实际项目进行练习，将所学知识应用到实践中，积累设计经验。可以参与一些开源项目，或者自己设计一些简单的电子电路，如时钟电路、放大器电路等，并制作出实际的 PCB 板进行调试。

• 简易流水灯 PCB 设计：该项目电路简单，元器件数量少，适合初学者练习。通过设计流水灯 PCB，可以熟悉原理图设计、元器件封装选择、布局布线等基本操作。

• 51 单片机最小系统板设计：51 单片机最小系统板包含单片机、电源电路、复位电路、晶振电路等，能够实现基本的单片机控制功能。设计该项目可以学习较复杂电路的 PCB 设计，掌握电源层、地层的设置等知识。

• 蓝牙模块转接板设计：该项目涉及到高频信号的传输，需要考虑阻抗控制、信号完整性等问题。通过设计可以提升对高速信号 PCB 设计的理解和掌握。

印制电路板项目涉及的基础知识较多，从 PCB 的定义构造、设计流程，到工具软件、术语标准等，每个环节都需要认真学习和掌握。

打好基础是关键，只有具备扎实的电子电路知识和 PCB 设计基础知识，才能在实际项目中灵活运用，解决遇到的问题。同时，要注重实践，通过实训项目积累经验，不断提升自己的设计能力。
