深入研究重铜PCB应用

在电子领域，功率和可靠性是成功的关键，尤其是在高要求应用中。如果您正在寻找处理高电流并确保电力电子设备耐用性的解决方案，那么重铜 PCB 将改变游戏规则。但重铜 PCB 到底是什么，它们如何改变现代设计？在本综合指南中，我们探讨了重铜 PCB 的独特优势和应用，重点关注它们在电力电子、载流能力和大电流场景中的作用。

与 4-20 盎司/英尺的标准 PCB 相比，重铜 PCB 是具有较厚铜层的专用电路板，通常范围为 20 盎司/英尺 2 至 3 盎司/英尺 2 或更多。增加的铜厚度使它们能够承载更高的电流、有效散热并承受热应力。无论您是为工业系统、汽车电子还是可再生能源解决方案进行设计，重铜 PCB 都能提供无与伦比的性能。让我们更深入地了解它们的优点、应用以及为什么它们对于高功率需求至关重要。

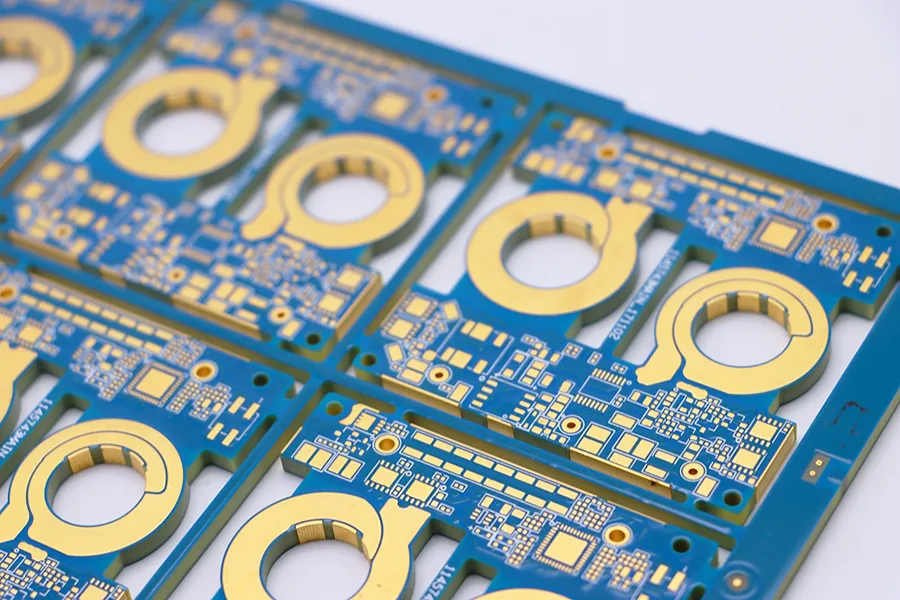

什么是重铜 PCB？

重铜 PCB 是印刷电路板，其铜走线和平面设计比标准板厚得多。虽然典型的 PCB 使用每平方英尺 1 至 3 盎司的铜重量，但重型铜板从 4 盎司开始，在极端情况下可达 20 盎司或更高。这种增加的铜厚度增强了电路板处理高电流的能力并提高了其机械强度。

使用重铜的主要目的是解决电力电子领域的挑战，在这些挑战中，标准铜层会因过热或电流容量不足而失效。通过增加铜厚度，这些电路板可以支持电流负载，否则这些负载需要在标准 PCB 上多层或更宽的走线。这使得它们非常适合空间有限但功率需求很高的应用。

电力电子重铜 PCB 的主要优点

重铜 PCB 带来了多种优势，尤其是在电力电子方面。下面，我们详细介绍了使它们成为从事高功率设计的工程师首选的核心优势。

1. 增强的载流能力

重铜 PCB 的突出特点之一是其卓越的载流能力。更厚的铜层使这些电路板能够处理更高的电流而不会过热或退化。例如，虽然标准的 1 盎司/英尺 2 铜迹线在 10°C 的温升下每 10 密耳宽度可以安全地承载约 1-2 安培的电流，但 4 盎司/英尺2 的重铜迹线在类似条件下可以承受大约 4-8 安培的电流，具体取决于设计和冷却。

这使得重铜 PCB 成为大电流负载常见应用中的关键组件，可确保可靠性并防止因热过载而导致的故障。对于设计具有大量功率需求的系统的工程师来说，此功能可以转化为更安全、更高效的设计。

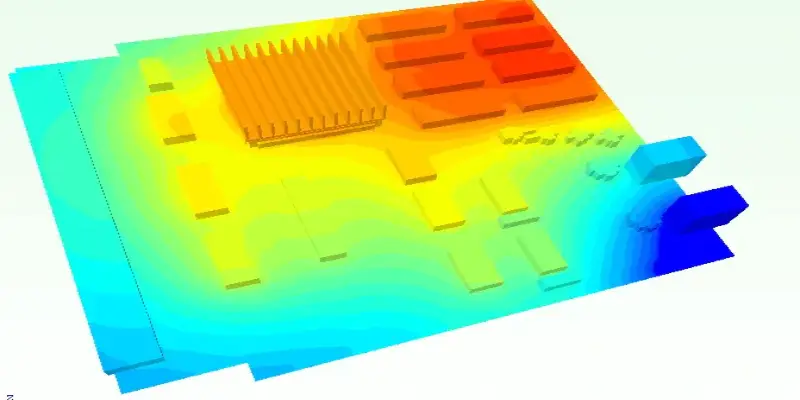

2. 卓越的散热性能

热管理是电力电子领域的一个主要问题，其中组件通常会产生大量的热能。由于铜的横截面积更大，重铜 PCB 在散热方面表现出色，铜充当散热器。这降低了可能损坏组件或缩短电路板使用寿命的热点的风险。

例如，在处理 50 安培的电源电路中，6 盎司/英尺 2 的重铜 PCB 可以将温升保持在临界阈值以下，即使在连续运行的情况下也能保持性能。这种热效率对于在苛刻的环境中保持系统稳定性至关重要。

3. 增加机械强度

除了电气性能之外，重铜 PCB 还具有更高的机械耐用性。较厚的铜层在连接器点和电镀通孔 （PTH） 处提供了额外的强度，从而减少了组装或作过程中出现裂纹或故障的可能性。这种坚固性在受振动或机械应力影响的应用中尤其有价值，例如汽车或工业设备。

大电流场景下的重铜PCB应用

重铜 PCB 在大电流和功率不容谈判的环境中大放异彩。让我们探讨一下这些板不可或缺的一些最常见的应用，特别关注大电流需求和电力电子设备。

1. 电力电子和转换器

在电力电子领域，重铜 PCB 广泛用于逆变器、转换器和电源等设备。这些系统通常处理数十到数百安培的电流，需要强大的载流能力。重铜确保电路板可以处理这些负载，而不会出现过大的压降或热问题。

例如，在工作电压为 48V 和 100A 的工业机械的 DC-DC 转换器中，10 oz/ft2 的重铜 PCB 可以保持低电阻（通常每个走线段低于 1 mΩ）并控制热量产生。这种可靠性对于关键系统的连续运行至关重要。

2. 汽车和电动汽车 （EV）

汽车行业，尤其是随着电动汽车的兴起，严重依赖重铜 PCB 进行大电流应用。这些板用于电池管理系统 （BMS）、电机控制器和充电基础设施，在峰值条件下电流可能超过 200A。

重铜能够管理如此高的电流，同时承受热循环和振动，使其成为汽车设计的理想选择。典型的电动汽车电池组可能使用重型铜 PCB 来有效分配电力，确保最小的能量损失和最大的安全性。

3. 可再生能源系统

太阳能逆变器和风力涡轮机控制器等可再生能源解决方案也受益于重铜 PCB。这些系统通常转换和管理高功率水平，需要能够维持连续高电流的电路板。例如，处理 5kW 功率的太阳能逆变器可能需要能够承载 50A 或更高的走线，这项任务非常适合厚度为 6-8 盎司/英尺的重型铜设计2。此外，重铜的散热性能有助于在温度波动常见的室外环境中保持性能，确保长期可靠性。

4. 工业设备和机械

重铜 PCB 是工业应用中的主要产品，为重型机械、电机驱动器和控制系统提供动力。这些环境通常涉及高电流需求和恶劣条件，因此耐用性和性能至关重要。例如，工作电流为 100A 的电机驱动电路受益于厚铜 PCB 能够最大限度地减少电阻并防止过热，即使在长时间使用期间也是如此。

大电流应用中重铜PCB的设计注意事项

虽然重铜 PCB 具有令人印象深刻的优势，但针对大电流应用进行设计需要仔细规划。以下是确保电力电子最佳性能的一些关键考虑因素。

1. 走线宽度和厚度

铜迹线的宽度和厚度直接影响载流能力。工程师必须根据预期的电流负载和可接受的温升计算所需的走线尺寸。例如，宽 100 密耳的 10 盎司/英尺 2 铜走线可能会在温升 20°C 的情况下处理 50A，但变窄走线可能会增加电阻和热量。

使用设计工具模拟电流密度和热性能有助于优化重铜板的走线布局，确保它们满足大电流应用的需求。

2. 热管理

即使重铜具有出色的散热性能，在极端条件下也可能需要额外的热管理策略。结合散热器、热通孔或强制空气冷却可以进一步减少电力电子设备的温升。例如，在 6 oz/ft2 板上的高功率组件下添加热通孔可以将结温降低 10-15°C，从而提高可靠性。

3. 制造挑战

由于铜层较厚，重铜 PCB 的制造比标准板更复杂。必须精确控制蚀刻和电镀过程，以避免蚀刻不足或铜分布不均匀等缺陷。与专门从事重铜设计的值得信赖的制造商合作可确保最终产品满足高电流和功率需求的要求规格。

为什么为您的下一个项目选择重铜 PCB？

在电力电子和大电流应用方面，重铜 PCB 提供了性能、可靠性和耐用性的独特组合。它们能够处理大量电流负载（在工业或汽车系统中通常超过 100A），同时管理热量并保持结构完整性，这使它们成为要求苛刻的设计的首选。

无论您是开发用于可再生能源的大功率逆变器还是用于工业机械的坚固电机控制器，重型铜 PCB 都为成功奠定了基础。通过利用其增强的载流能力和热性能，您可以创建高效运行并承受实际使用严酷考验的系统。

用重铜 PCB 为未来提供动力

重铜 PCB 正在释放电力电子领域的新可能性，为大电流应用提供无与伦比的载流能力和可靠性。从汽车系统到可再生能源和工业机械，这些电路板是现代电源解决方案的核心，确保最重要的效率和耐用性。

通过了解重铜 PCB 的优点和设计注意事项，工程师可以做出明智的决策来增强他们的项目。通过正确的方法，这些专用板可以帮助您应对高功率设计的挑战，提供经得起时间考验的性能。如果您准备好将电力电子设备提升到一个新的水平，请考虑将重铜 PCB 的潜力作为您成功的基础。
