使用Altium Designer设计PCB,新手最容易犯的5个错误是什么?

来源: 时间: 2025/07/28 13:59:00 阅读: 217

Altium Designer 是一款在 PCB 设计领域广泛应用的专业软件,它集成了原理图设计、PCB 布局布线、仿真分析等多种功能,为电子工程师提供了高效的设计平台。然而,对于新手来说,由于对软件功能和 PCB 设计规范不熟悉,在使用过程中很容易犯一些错误,影响设计效率和质量。下面就来看看新手最容易犯的 5 个错误。


常见错误一:没有正确设置设计规则(DRC)

设计规则(DRC)是 PCB 设计的 “红线”,它规定了布线宽度、线距、元件间距、过孔尺寸等一系列参数,确保设计出来的 PCB 能够满足生产工艺和电气性能要求。但很多新手在使用 Altium Designer 时,往往忽略设计规则的设置,或者只是简单使用软件默认的规则。


默认规则可能并不适用于具体的设计项目,比如默认的线宽可能无法满足大电流电路的需求,默认的元件间距可能不符合所选用的焊接工艺。这样一来,在后续的布线过程中,很容易出现违反设计规则的情况,导致 PCB 生产时出现短路、断路等问题,甚至需要重新设计,浪费时间和成本。


新手应在设计初期就根据项目需求,如电路的电流大小、生产工艺要求、元器件特性等,仔细设置设计规则。可以通过 “Design” 菜单下的 “Rules” 命令进入设计规则设置界面,逐项检查并修改相关参数,确保规则的合理性。同时,在布线过程中要实时开启 DRC 检查功能,及时发现并纠正违反规则的操作。


常见错误二:忽略焊盘尺寸与过孔最小间距

焊盘和过孔是 PCB 上实现电气连接的重要元素,新手在设计时常常忽略焊盘尺寸与过孔最小间距的要求。

焊盘尺寸如果设计不合理,过小会导致元器件焊接困难,容易出现虚焊;过大则可能占用过多空间,影响其他元器件的布局和布线。而过孔之间以及过孔与焊盘、走线之间的最小间距如果不符合要求,在生产过程中可能会出现孔壁坍塌、短路等问题。


在 Altium Designer 中,新手应根据元器件的数据手册,准确设置焊盘的尺寸和形状。对于过孔,要考虑生产工艺的限制,设置合适的孔径和最小间距。可以通过 “Library” 面板查看和编辑元器件封装中的焊盘和过孔参数,也可以在设计规则中设置过孔与其他元素的最小间距规则,利用 DRC 检查来确保符合要求。

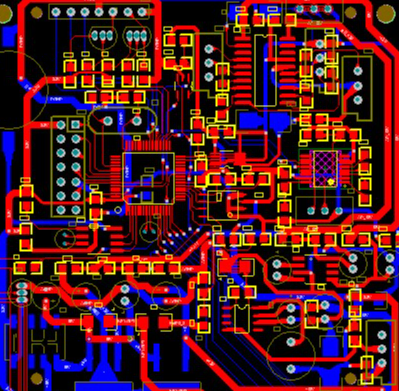

常见错误三:布线不规范,信号完整性差

布线是 PCB 设计的关键环节,新手在布线时往往比较随意,不注重规范,导致信号完整性差。比如,布线时随意拐弯、出现锐角,这会导致信号在传输过程中产生反射和干扰;将高频信号与低频信号、模拟信号与数字信号混在一起布线,会造成信号之间的串扰;布线长度过长,会使信号衰减严重,影响电路性能。


Altium Designer 提供了多种布线工具和功能,新手应学会合理使用。在布线前,要规划好布线路径,尽量使走线短而直,避免不必要的拐弯和绕线。对于高频信号和敏感信号,要采用差分布线、屏蔽布线等方式,并设置合适的阻抗。同时,要将不同类型的信号分开布线,利用地平面进行隔离,减少信号干扰。此外,新手还应多进行手动布线练习,提高布线的规范性和合理性。


常见错误四:未进行器件库校验导致封装错误

元器件封装是 PCB 设计与实际元器件连接的桥梁,封装错误会导致元器件无法正确焊接到 PCB 上,甚至使整个设计功亏一篑。Altium Designer 拥有庞大的器件库,但其中的封装可能存在错误,或者与新手所选用的元器件不匹配。很多新手在使用器件库时,没有对封装进行校验,直接调用库中的封装进行设计。


新手在选用元器件封装时,一定要以元器件的数据手册为准,仔细核对封装的尺寸、引脚间距、引脚数量等参数。可以通过测量实际元器件或查看官方数据手册来确认封装信息,然后在 Altium Designer 中对器件库中的封装进行校验和修改。如果库中没有合适的封装,要学会自己绘制封装,并进行严格的校验,确保封装的准确性。


常见错误五:不熟悉项目层叠与输出设置

PCB 的层叠结构和输出设置直接关系到 PCB 的生产和制造。层叠结构决定了 PCB 中各层的排列顺序和厚度,输出设置则涉及到 Gerber 文件、钻孔文件、BOM 表等生产所需文件的生成。新手往往不熟悉 Altium Designer 中的项目层叠与输出设置,导致生成的文件不符合制造商的要求。

在设置层叠结构时,新手应根据电路的复杂度、信号类型等因素,合理规划信号层、电源层和地层的数量和排列顺序。可以通过 “Design” 菜单下的 “Layer Stack Manager” 命令进行层叠设置。在输出文件时,要按照制造商的要求设置输出参数,确保生成的 Gerber 文件包含所有必要的图层信息,钻孔文件的格式和精度符合要求,BOM 表中的元器件信息准确无误。新手可以参考制造商提供的输出指南,或者向有经验的工程师请教,确保输出设置的正确性。


对于使用 Altium Designer 设计 PCB 的新手来说,上述 5 个错误是需要重点避免的。建议新手从设计规则设置入手,充分认识到设计规则的重要性,在设计初期就建立起符合项目要求的规则体系。同时,要加强手动布线练习,提高布线的规范性和信号完整性意识。在使用器件库时,务必进行封装校验,确保封装的准确性。此外,还要逐步熟悉项目层叠与输出设置,了解 PCB 生产的基本要求。


通过不断学习和实践,新手可以逐渐掌握 Altium Designer 的软件逻辑和 PCB 设计规范,减少错误的发生,提高设计效率和质量,逐步成长为一名合格的 PCB 设计工程师。
