从设计到设备：消费电子PCB制造工艺解释

您是否好奇您最喜欢的消费电子产品（如智能手机和智能手表）的核心是如何实现的？从概念到功能齐全的设备的旅程取决于 PCB 制造的复杂过程。在本综合指南中，我们将引导您完成基本的 PCB 制造步骤、详细的 PCB 制造流程，并提供实用的 PCB 组装指南，重点关注消费电子产品的 SMT 组装。无论您是工程师、业余爱好者还是希望将产品推向市场的企业，了解此流程都是确保质量和效率的关键。

什么是 PCB 制造，为什么它对消费电子产品很重要？

印刷电路板 （PCB） 是几乎所有电子设备的支柱。它们提供了物理平台，电阻器、电容器和微芯片等组件通过导电途径安装和连接。在消费电子产品中，设备需要紧凑、轻便和可靠，PCB 制造工艺在决定最终产品的性能和耐用性方面起着至关重要的作用。

该过程涉及两个主要阶段：制造（创建裸板）和组装（添加组件以使其发挥作用）。每个相位都需要精度以满足现代电子产品的高标准，确保信号完整性（对于高速电路，阻抗值通常保持在 50-100 欧姆左右）并最大限度地减少延迟（在高级设计中信号速度通常超过 100 MHz）。

第 1 步：设计和准备 – 奠定基础

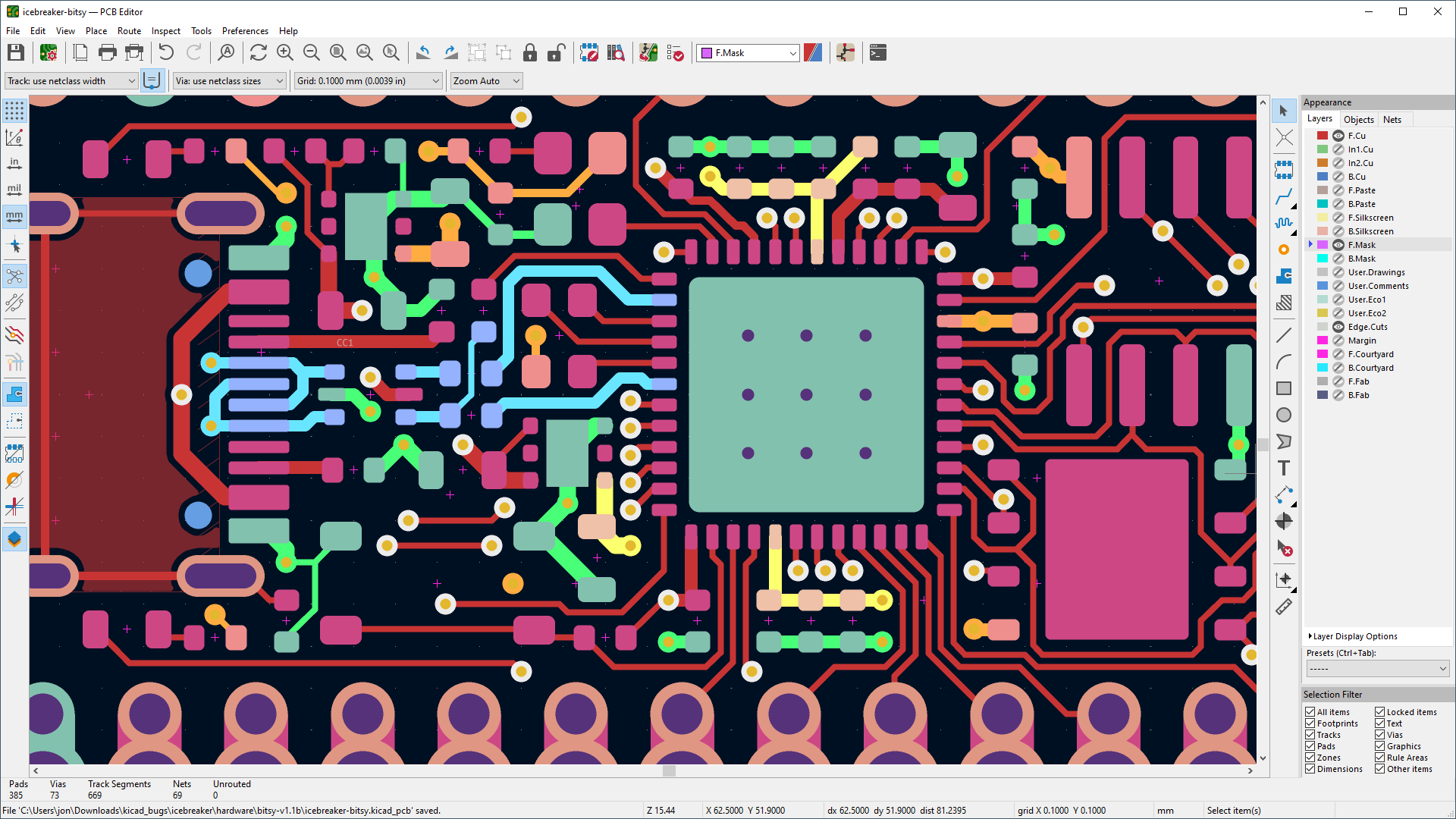

每个 PCB 都从设计开始。工程师使用专门的软件创建原理图，这是组件如何连接的蓝图。然后，将此原理图转换为布局，绘制出电路板上元件和走线的物理位置。

在此阶段，应用可制造性设计 （DFM） 原则，以确保电路板能够高效生产。例如，计算走线宽度以处理特定的电流负载（例如，在标准设计中，1A 电流为 0.5 mm），并设置间距以避免信号干扰。设计最终确定后，将其导出为 Gerber 文件——制造商用来解释布局的通用格式。

这一步对于消费电子产品至关重要，紧凑的设计通常意味着多层电路板（有时是 4-12 层）才能将复杂的电路安装到狭小的空间中。

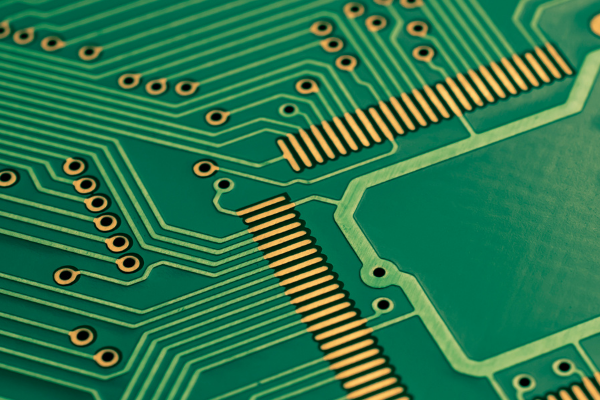

第 2 步：PCB 制造工艺 – 构建裸板

PCB 制造过程将数字设计转化为物理板。这种多步骤过程需要精度，以确保电路板满足电气和机械要求。它的工作原理如下：

2.1 材料选择

选择基材通常是 FR-4（一种玻璃纤维-环氧树脂复合材料），是因为其耐用性和电绝缘性能。对于高频消费电子产品，可以使用罗杰斯或 PTFE 等材料来支持 1 GHz 以上的信号速度。

2.2 铜包层和蚀刻

在基材上层压一层薄薄的铜。使用Gerber文件，应用光刻胶层并通过掩模暴露在紫外线下，以定义电路模式。不需要的铜被化学物质蚀刻掉，留下导电痕迹。

2.3 钻孔和电镀

钻孔用于安装组件和创建过孔（层之间的连接）。这些孔镀有铜，以确保跨层导电性，这对于平板电脑等设备中的多层板至关重要。

2.4 阻焊层和丝印

使用保护性阻焊层以防止短路和腐蚀，通常为绿色，但也有其他颜色可供选择。丝印层为元件放置添加标签，帮助组装。

在制造结束时，裸板已准备好进行测试，以检查开路或未对准层等缺陷，然后再进行组装。

第 3 步：PCB 组装指南 – 让电路板栩栩如生

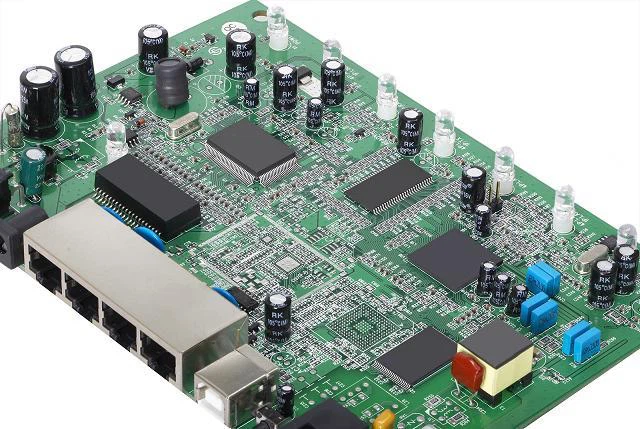

裸板制造完成后，下一阶段是组装，安装和焊接电子元件。下面的 PCB 组装指南概述了该过程，重点关注消费电子产品中使用的技术。

3.1 组件采购和准备

电阻器、电容器和集成电路 （IC） 等组件是根据设计阶段的物料清单 （BOM） 采购的。在消费电子产品中，组件通常是小型化的，尺寸小至 0201 （0.6 mm x 0.3 mm），需要精确处理。

3.2 锡膏应用

对于表面贴装技术 （SMT），使用模板将焊膏（微小焊料颗粒和助焊剂的混合物）涂在电路板的焊盘上，用于放置组件。此步骤可确保焊接过程中牢固的粘合。

3.3 元件放置

自动拾取和放置机器将组件高速定位到电路板上，通常每小时放置数千个组件。准确性至关重要，因为未对准可能会导致连接失败，尤其是在智能手机等密集设计中。

3.4 回流焊

电路板通过回流炉，受控热量（通常在 220-250°C 时达到峰值）熔化焊膏，将组件粘合到电路板上。冷却可巩固连接，确保可靠性。

第 4 步：消费电子产品的 SMT 组装 – 精度为核心

消费电子产品的 SMT 组装是主要方法，因为它能够支持紧凑、高密度的设计。与通孔技术 （THT） 不同，通孔技术 （THT） 将元件将引线插入孔中，SMT 将元件直接安装到电路板表面，从而节省空间并提高性能。

在 SMT 组装中，球栅阵列 （BGA） 封装等先进技术对于游戏机等设备中的 IC 很常见。BGA 在组件下方使用微小的焊球（通常直径为 0.4-0.8 毫米），允许在较小的占地面积内进行数百个连接。然而，这需要精确放置和 X 射线检查来验证焊点质量。

SMT 还可以实现更快的生产周期，装配线每小时可处理多达 50,000 个组件，使其成为大批量消费电子制造的理想选择。

第 5 步：测试和质量保证 – 确保可靠性

组装后，严格的测试确保 PCB 按预期运行。常见的测试包括：

• 在线测试 （ICT）：使用探头检查电气连续性和组件功能。

• 功能测试 （FCT）：模拟实际使用情况，以验证电路板是否执行其预期任务。

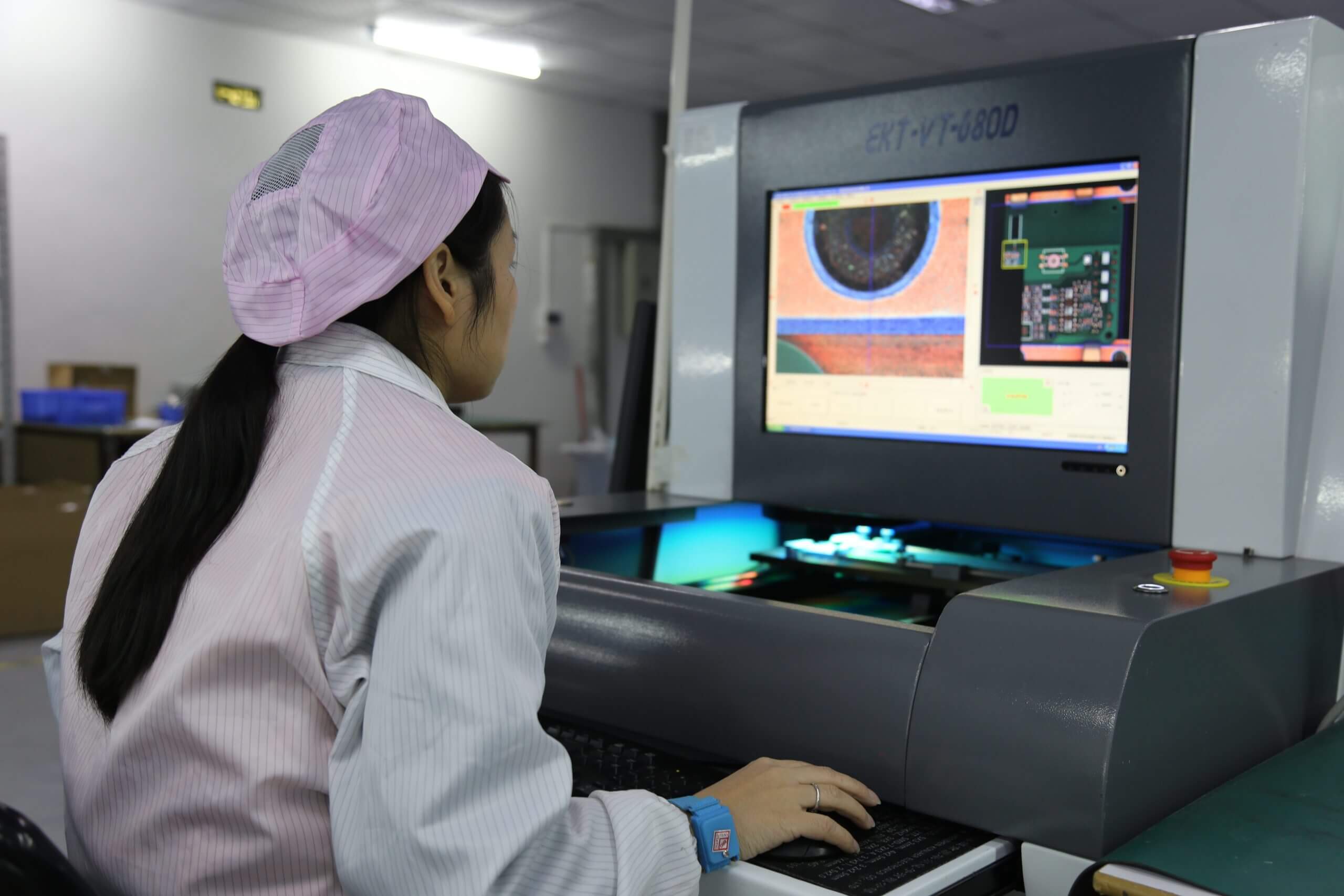

• 自动光学检测 （AOI）：使用摄像头检测焊接缺陷或错位组件。

对于消费电子产品，额外的环境测试，如温度循环（例如，-40°C 至 85°C）和湿度暴露，可确保在各种条件下的耐用性。只有通过这些严格检查的电路板才能最终集成到设备中。

第 6 步：最终集成和包装 – 为市场做好准备

测试后，组装好的 PCB 将集成到设备的外壳中，无论是智能手表、无线耳塞还是家庭自动化中心。添加连接器、电缆和其他机械部件以完成产品。最终设备经过进一步测试，以确保所有系统无缝协作。

包装是最后一步，旨在在运输过程中保护产品，同时为消费者提供有吸引力的开箱体验。在此阶段，制造商还确保符合 RoHS（有害物质限制）等行业标准，以满足全球法规。

消费电子产品 PCB 制造的挑战

制造消费电子产品的 PCB 面临着独特的挑战。小型化需要更严格的公差，通常要求走线宽度小至 0.1 毫米。5G 智能手机等设备中的高速信号需要精确的阻抗控制（例如，射频电路为 50 欧姆）以防止数据丢失。此外，竞争激烈的市场的成本压力促使制造商在不影响质量的情况下优化流程。

先进的制造技术，例如微孔（直径小于 0.15 毫米）的激光钻孔以及可穿戴设备使用柔性 PCB，有助于应对这些挑战，尽管它们需要专门的设备和专业知识。

从设计到设备的过程是创造力和技术精度的迷人融合。通过了解 PCB 制造步骤、深入研究 PCB 制造过程并遵循可靠的 PCB 组装指南，您可以确保您的消费电子产品符合最高的质量和性能标准。随着消费电子产品的 SMT 组装推动创新，更小、更快、更智能的设备的可能性是无限的。
