消费电子PCB如何为我们的日常生活提供动力

在当今技术驱动的世界中，消费电子产品无处不在——我们口袋里的智能手机、家里的智能电器、手腕上的可穿戴设备。但在每一次哔哔声、嗡嗡声和通知的背后，都有一个看不见的英雄：印刷电路板 （PCB）。这些小而复杂的电路板是现代电子产品的支柱，使我们的日常生活更加顺畅和联系。那么，消费电子 PCB 如何为我们的日常工作提供动力呢？它们为设备运行、连接组件并确保从智能手机到家用电器的无缝运行提供了必要的框架。

什么是消费电子 PCB，为什么它们很重要？

PCB 的核心是由绝缘材料（如玻璃纤维）制成的平板，其上蚀刻有导电通路。这些路径连接电阻器、电容器和微芯片等电子元件，使它们能够通信和协同工作。在消费电子产品中，PCB 是为适合特定设备而定制的，平衡尺寸、性能和耐用性。

PCB 之所以重要，是因为它们使我们使用的几乎所有电子设备都能发挥作用。没有它们，您的智能手机将无法处理电话，您的微波炉无法加热食物，您的健身追踪器也无法计算步数。它们的设计直接影响设备的速度、效率和可靠性。例如，精心设计的 PCB 可以处理智能手机中的高频信号，通常以高达 2.4 GHz 的速度运行 Wi-Fi 连接，确保无延迟性能。

消费电子 PCB 应用：广泛影响

消费电子PCB的应用范围非常广泛，几乎触及现代生活的方方面面。从通信到娱乐，这些板是技术的无声推动者。让我们探讨 PCB 发挥作用的一些最常见的领域，重点关注智能手机、家用电器和可穿戴设备。

智能手机中的 PCB：连接的核心

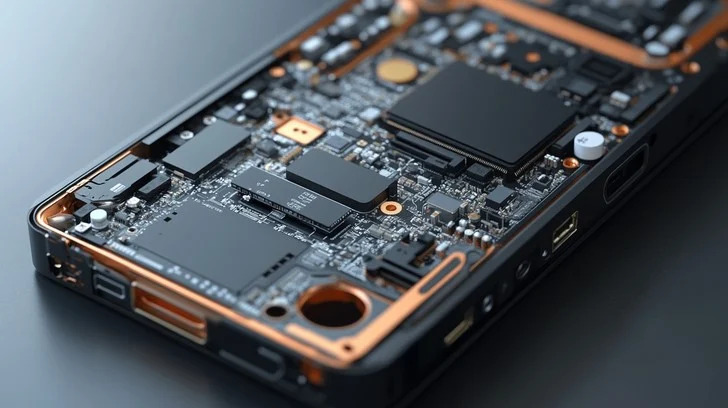

智能手机可能是最普遍的消费电子设备，它们的 PCB 是工程奇迹。这些板非常紧凑，通常比信用卡还小，但它们包含多层电路来管理从通话到应用程序的所有内容。典型的智能手机 PCB 可能包括多达 8-12 层，每层处理特定功能，例如配电、信号处理和数据存储。

智能手机中 PCB 的一个关键方面是它们管理高速信号的能力。例如，支持 5G 的设备依靠具有低介电损耗材料的 PCB 来支持高达 6 GHz 的频率，从而确保快速的数据传输速率。此外，热管理也至关重要，因为智能手机在游戏或视频流等密集型任务中会产生热量。具有集成散热层的 PCB 有助于保持安全的工作温度，在重负载下通常低于 40°C。

除了性能之外，智能手机 PCB 还专为小型化而设计。先进的制造技术允许组件的放置距离仅为 0.4 毫米，从而最大限度地提高空间效率。这就是为什么现代手机可以在如此纤薄的设计中安装强大的处理器、多个摄像头和持久的电池。

家用电器中的 PCB：让生活更轻松

家用电器已经从简单的机械设备发展到智能互联系统，而 PCB 是这一转变的核心。从冰箱到洗衣机，PCB 控制作、监控性能，甚至将设备连接到互联网以进行远程访问。

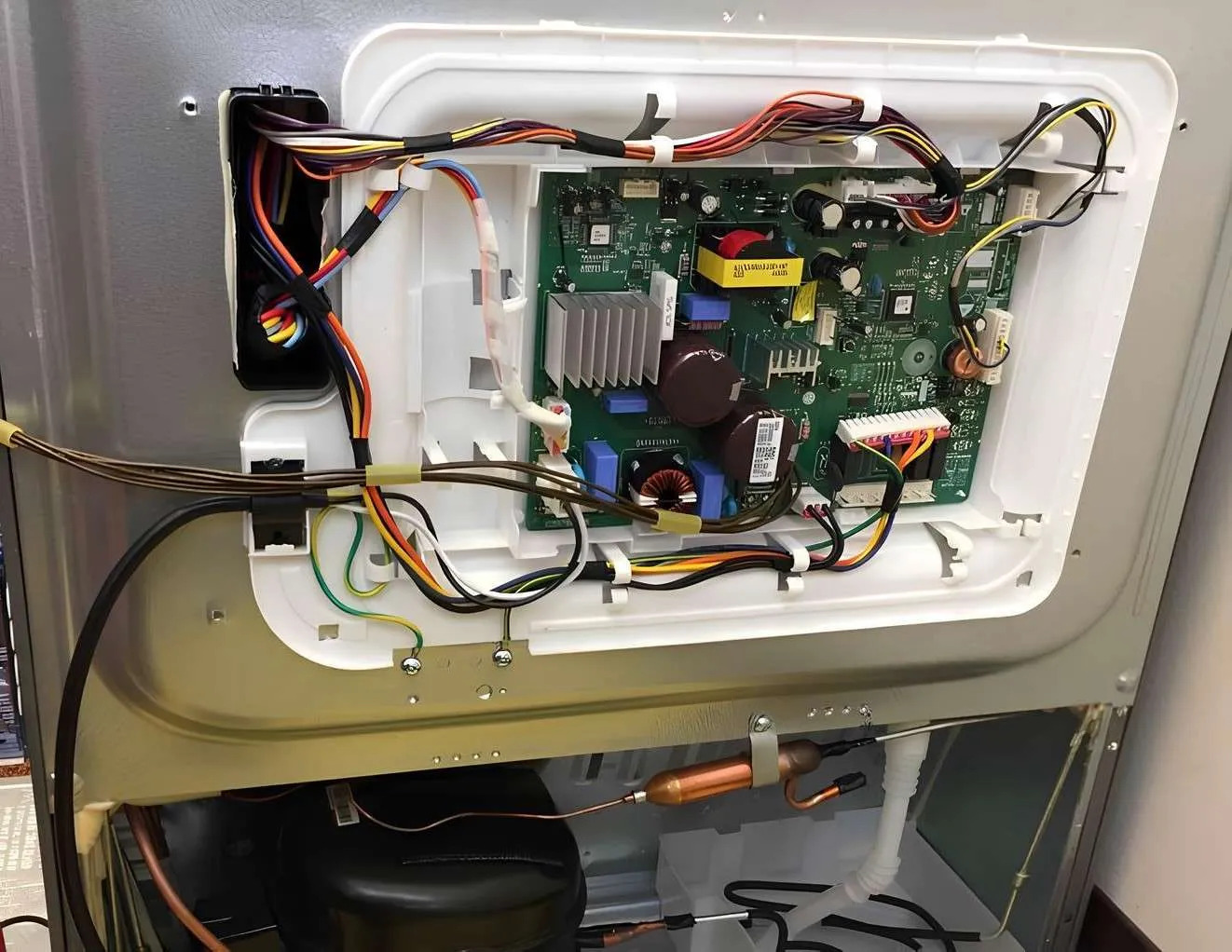

以现代冰箱为例。其 PCB 管理温度传感器、调整压缩机活动并在数字面板上显示信息。这些板通常在 50-60 Hz 左右的低频下运行，以匹配家庭电源标准，确保能源效率。典型的冰箱 PCB 可能会调节功耗，使其在正常运行期间保持在 150 瓦以下，从而节省能源并降低成本。

在智能家电中，PCB 还支持连接功能。具有 Wi-Fi 功能的洗衣机使用 PCB 与您的智能手机进行通信，让您可以远程启动或监控周期。这些板必须耐用，通常设计为能够承受高达 85% 的湿度水平和 0°C 至 60°C 的温度波动，确保在厨房或洗衣房等具有挑战性的环境中的可靠性。

可穿戴设备中的 PCB：移动中的技术

健身追踪器和智能手表等可穿戴设备是消费电子产品中增长最快的细分市场之一。这些设备中的 PCB 面临着独特的挑战：它们必须体积小、灵活且节能，同时提供强大的性能。

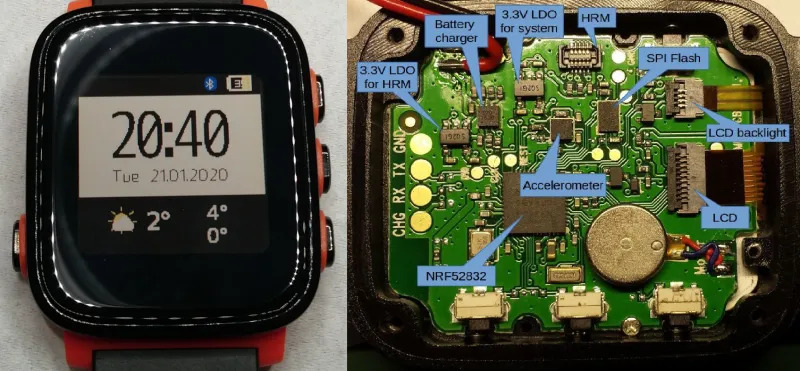

例如，健身追踪器的 PCB 尺寸可能仅为 20 毫米 x 30 毫米，但它可以处理心率传感器、运动检测器和蓝牙连接。这些板通常使用柔性或刚柔结合材料来适应可穿戴设备的弯曲形状，确保用户的舒适度。电源效率至关重要，许多可穿戴 PCB 设计为在睡眠模式下以低至 7 微安的电流运行，从而将电池寿命延长至数天。

信号完整性是可穿戴设备的另一个关键问题。由于组件如此紧密地封装在一起，PCB 必须最大限度地减少电磁干扰 （EMI），以确保来自传感器的准确数据。这通常涉及精确的阻抗控制，将 50 GHz 蓝牙等高频信号的目标值定为 2.4 欧姆左右。

设计消费电子产品 PCB 的主要挑战

为消费电子产品设计 PCB 不仅仅是功能性，更是功能性。这是为了克服特定的挑战，以满足用户对更小、更快、更可靠设备的需求。以下是工程师面临的一些最大障碍：

• 小型化：随着设备的缩小，它们的 PCB 也必须缩小。这需要高密度互连 （HDI） 设计，其中过孔（层间连接）直径小至 0.1 mm，允许在更小的空间内使用更多的组件。

• 热管理：电子设备会产生热量，耗散不良会导致故障。PCB 通常采用导热系数高达 400 W/m·K 的铜层，以有效管理温度。

• 信号完整性：高速设备需要防止信号丢失或干扰的 PCB。这意味着控制阻抗（通常以 50-100 欧姆为目标）并使用介电常数较低（约 3.5 或更低）的材料以获得更好的性能。

• 耐久性：消费电子产品面临跌落、潮湿和磨损。PCB 必须经久耐用，通常使用在高达 90% 的湿度下抵抗腐蚀的保护涂层。

应对这些挑战可确保我们日常依赖的设备始终如一地运行，无论是在忙碌的一天中度过的智能手机还是跟踪长时间锻炼的可穿戴设备。

PCB 如何塑造消费电子产品的未来

PCB 在消费电子产品中的作用不是一成不变的，而是一成不变的。它随着新兴技术的发展而发展。随着我们迈向更智能、更互联的生活，PCB 正在适应支持物联网 （IoT）、人工智能 （AI） 和 5G 网络等创新。

在物联网中，PCB 使设备能够无缝通信，从智能恒温器到连接的门铃。这些板通常集成低功耗无线模块，工作电流低于 10 mA，以节省始终在线系统的能源。对于人工智能驱动的设备，PCB 必须处理复杂的处理任务，在紧凑的布局中支持超过 2 GHz 的时钟速度。

5G 技术具有超快的数据速率，要求 PCB 采用先进材料，在高达 28 GHz 的频率下保持信号完整性。这种对更高性能的推动也推动了可持续材料在 PCB 制造中的使用，减少了对环境的影响，同时满足了消费者的需求。

为什么质量在消费电子 PCB 中很重要

并非所有 PCB 都是一样的。PCB 的质量直接影响设备的性能、使用寿命和安全性。设计不当的电路板可能会导致信号延迟、过热，甚至完全故障。例如，阻抗不匹配的智能手机 PCB 可能会掉线或降低数据速度，从而让用户感到沮丧。

另一方面，高质量的 PCB 可确保可靠性。它们经过电气性能测试，通常符合 IPC-6012 等刚性和耐用性标准。它们还经过热循环测试，可承受 -40°C 至 85°C 的温度波动，以确保它们不会在应力下破裂。对于工程师和制造商来说，投资顶级 PCB 设计和生产可以减少回报并提高客户满意度。

印刷电路板可能隐藏在我们的设备中，但它们对我们日常生活的影响是不可否认的。从为智能手机供电的复杂设计到家用电器中的坚固电路板和可穿戴设备中的紧凑电路，消费电子 PCB 应用触及现代生活的每一个角落。它们确保我们的小工具无缝运行，将我们与信息、娱乐和彼此联系起来。

随着技术的进步，PCB 的作用只会越来越大，推动创新，使我们的生活更加高效和互联。因此，下次您拿起手机、调整智能恒温器或检查健身追踪器时，请记住看不见的英雄——PCB——让这一切成为可能。
