红色阻焊层:设计人员对PCB视觉冲击力的选择

来源: 时间: 2025/08/04 14:03:00 阅读: 96

您是否希望让您的印刷电路板 (PCB) 以引人注目的外观脱颖而出?红色阻焊层是旨在提高 PCB 硬件可见性并创造大胆、专业外观的设计人员的首选。



为什么为您的 PCB 选择红色阻焊层?

阻焊层是应用于 PCB 的保护层,用于保护铜迹线免受氧化、防止焊桥并确保长期耐用性。虽然绿色因其历史用途和高对比度而传统上是默认颜色,但红色阻焊层因其独特的视觉冲击力而广受欢迎。红色 PCB 板设计不仅看起来现代而优质,而且在特定应用中也具有实用用途。


红色阻焊层具有充满活力、引人注目的外观,可以在拥挤的市场中使您的产品脱颖而出。它通常与高端电子产品或定制设计联系在一起,使其成为品牌推广目的的最爱。此外,大胆的颜色可以增强组装和故障排除过程中的 PCB 硬件可见性,因为组件和走线在红色背景下清晰突出。

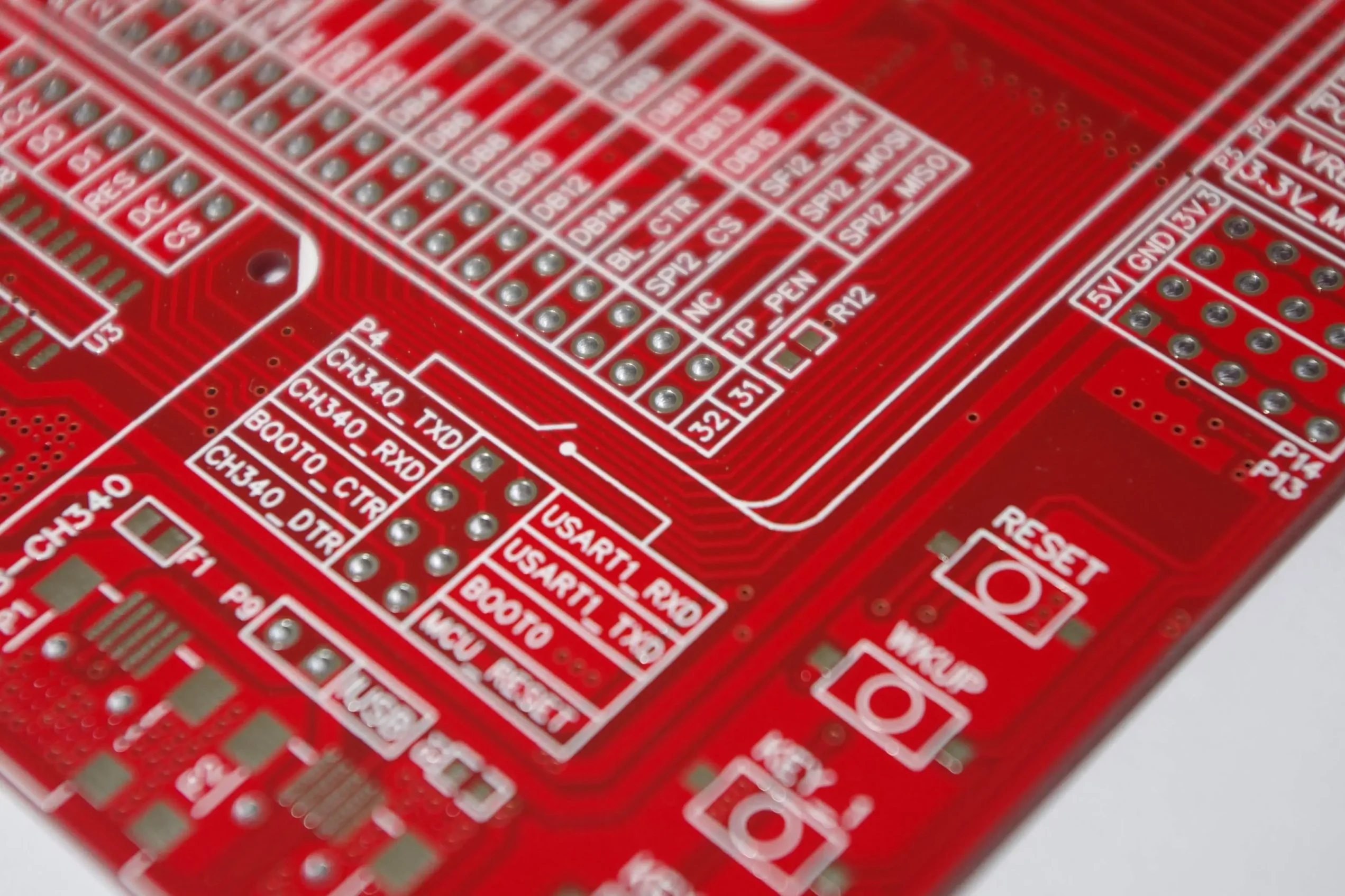

红色PCB



红色阻焊层PCB外观的美感

说到PCB美学,红色阻焊层PCB外观是无可匹敌的。丰富、大胆的色彩为任何板增添了精致和独特的感觉。与给人一种实用感的标准绿色不同,红色传达了一种有意设计和对细节的关注。这对于面向消费者的产品尤其重要,因为 PCB 可能通过透明外壳或在营销展示期间可见。


对于从事定制项目的设计师来说,红色 PCB 板设计可以与公司的品牌颜色或产品主题保持一致。想象一下,一个带有红色 PCB 的游戏外围设备透过透明外壳露出来——它可以立即传达能量、功率和现代性。这种视觉冲击力可以给客户留下持久的印象,并使您的产品从竞争对手中脱颖而出。


除了美观之外,红色阻焊层PCB外观还可以发挥功能作用。红色掩模与银色焊盘或白色丝印标签之间的高对比度使读取标记和识别组件变得更加容易。这在手动检查或记录设计以供将来参考时特别有用。

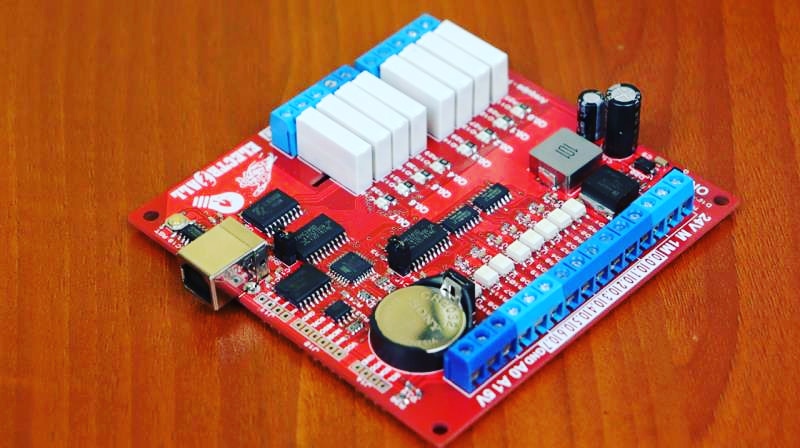

红色PCB组装



红色阻焊层如何增强 PCB 硬件可见性

使用红色阻焊层的突出好处之一是它能够增强 PCB 硬件可见性。在组装过程中,技术人员通常需要精确放置组件并检查零件未对准或焊桥等错误。鲜艳的红色背景与大多数组件颜色形成强烈对比,更容易快速发现问题。


例如,具有黑色或灰色主体的表面贴装元件在红色 PCB 上比在黑色或蓝色等较深的掩模上更明显。根据行业专业人士的轶事反馈,这种提高的可见性可以减少高达 15% 的装配错误,从而加快生产周期并减少代价高昂的错误。此外,在故障排除或维修过程中,红色阻焊层可以帮助技术人员识别电路板的特定区域,而不会使眼睛疲劳,从而提高效率。


在 PCB 暴露给最终用户的应用中,例如在教育套件或开源硬件中,增强的可见性也有助于教学和学习。学生和业余爱好者可以清楚地看到走线和组件的布局,从而更容易理解电路功能。因此,选择红色 PCB 板设计既可以达到实用目的,也可以达到教育目的。

红色PCB



印刷电路板的红色阻焊表面处理选项

在为您的 PCB 选择红色阻焊层时,您会遇到各种会影响外观和性能的红色阻焊层表面处理选项。了解这些选项可以让您根据项目的特定需求定制饰面,无论是耐用性、光泽度还是成本效益。下面,我们将探讨可用于红色阻焊层的最常见饰面类型。

1. 亮红色阻焊层表面处理

光泽表面使红色阻焊层具有闪亮的反光表面,增强了其视觉吸引力。对于注重美观的高端产品,通常选择此选项。光滑的红色饰面可以使 PCB 看起来抛光和专业,非常适合营销原型或优质电子产品。然而,值得注意的是,光面饰面在处理过程中可能更容易出现指纹或划痕,因此它们可能不是坚固应用的最佳选择。

2. 哑光红色阻焊层饰面

为了获得更低调的外观,哑光红色阻焊层表面提供了不反光、光滑的表面。这种表面处理不易出现污迹或轻微瑕疵,使其成为工业或经常处理的 PCB 的实用选择。哑光饰面还可以减少明亮灯光下的眩光,这在检查或组装过程中非常有用。许多设计师更喜欢哑光红色,因为它具有现代、微妙的优雅气息,但仍然具有大胆的色彩冲击力。

3. 半光红色阻焊表面处理

如果您正在寻找光泽和哑光之间的平衡,半光泽红色阻焊层饰面可能是完美的折衷方案。它提供轻微的光泽而不会过度反光,提供干净和专业的外观。这种表面处理用途广泛,适用于从消费电子产品到工业控制板的广泛应用。与全光泽饰面相比,它也往往更耐轻微磨损。

这些红色阻焊层表面处理选项中的每一个都可以与暴露铜焊盘的不同表面处理配对,例如 HASL(热风焊料整平)、ENIG(化学镀镍浸金)或 OSP(有机可焊性防腐剂)。例如,将哑光红色阻焊层与 ENIG 配对可以打造具有出色可焊性的优质外观,确保细间距组件的平整度公差小于 0.1 密耳的可靠连接。



红色PCB板设计的实际考虑因素

虽然红色 PCB 板设计的视觉优势是显而易见的,但在最终做出选择之前需要考虑几个实际因素。这些考虑因素可确保红色阻焊层符合您项目的技术和预算要求。

成本影响

由于涉及专门的颜料和制造工艺,红色阻焊层通常比传统绿色稍贵。平均而言,对于中小型生产运行,每块电路板的成本增加可能在 5% 到 10% 之间。然而,对于大规模制造来说,价格差异可以忽略不计。如果预算是一个问题,请权衡美观和可见性优势与增加的成本,以确定红色是否是正确的选择。

检测挑战

虽然红色增强了元件放置的可见性,但它可能会在自动光学检测 (AOI) 期间带来挑战。一些 AOI 系统针对绿色或其他高对比度掩模进行了校准,红色可能需要调整照明或软件设置才能准确检测缺陷。在承诺使用红色阻焊层之前,请咨询您的制造合作伙伴,以确保与他们的检测流程兼容。

应用适用性

考虑您的 PCB 将运行的环境。红色阻焊材料通常具有与其他颜色相同的耐热性和耐化学性,在回流焊过程中可承受高达 260°C 的温度。然而,在强烈紫外线照射的应用中,一些红色颜料可能会随着时间的推移而褪色。如果您的电路板将在户外或在刺眼的光线下使用,请选择抗紫外线红色阻焊配方以保持其外观。



与值得信赖的 PCB 制造商合作生产红色阻焊层的好处

实现完美的红色阻焊层 PCB 外观需要制造精度和专业知识。与可靠的 PCB 供应商合作可确保阻焊层的颜色一致性、表面质量和保护性能满足您的期望。值得信赖的制造商将为红色阻焊层表面处理类型提供定制选项,并为您的设计选择最佳材料组合提供指导。


此外,先进的制造工艺可以保证红色阻焊层的均匀应用,避免涂层不均匀或针孔等可能损害电路板保护的问题。对于走线宽度小至 3 密耳的高密度设计,精确的阻焊层应用对于防止铜迹线短路或暴露至关重要。与经验丰富的供应商合作还可以让您获得质量控制措施,确保每块电路板都通过严格的电气性能和耐用性测试。



使用红色阻焊层进行设计的技巧

为了最大限度地发挥红色 PCB 板设计的优势,请记住以下设计技巧:

  • 优化丝印对比度:使用白色或黄色丝印标记,在红色背景下获得最大的可读性。这确保了组件标签和位号易于阅读。

  • 及早测试可见性:创建一个带有红色阻焊层的原型,以评估特定装配或使用条件下的可见性。如果需要,调整饰面或色调。

  • 考虑层叠加:对于多层板,确保红色阻焊层一致地应用于所有暴露层,以获得有凝聚力的外观。这对于边缘连接器或可见的侧面轮廓尤其重要。

  • 平衡美观与功能:虽然红色在视觉上很引人注目,但优先考虑热性能和信号完整性等功能要求而不是外观。对于高速设计,请确保阻焊层介电常数(通常在 1 MHz 时约为 3.5 至 4.0)支持您的阻抗需求。



用红色阻焊层做出大胆的声明

红色阻焊层不仅仅是一种颜色选择,它还是一种设计决策,可以提升 PCB 的外观、增强硬件可见性并符合您的品牌目标。从引人注目的红色阻焊层 PCB 外观到提高组件可见性的实际好处,此选项提供了风格和功能的独特融合。通过各种红色阻焊层表面处理选项,如光面、哑光和半光,您可以自定义外观以满足您的项目需求。


无论您是在设计消费类产品、工业控制器还是定制原型,红色 PCB 板设计都可以产生持久的影响。通过了解实际考虑因素并与值得信赖的制造商合作,您可以确保您的红色阻焊层 PCB 不仅外观精美,而且性能可靠。准备好通过大胆、充满活力的设计将您的愿景变为现实了吗?今天就开始探索红色阻焊层的可能性吧!
