阻焊层颜色和热管理：哪些颜色散热效果最好？

在设计印刷电路板 （PCB） 时，每个细节都很重要，包括阻焊层的颜色。但是阻焊层颜色真的会影响热管理吗？简短的回答是：是的，但与其他设计因素相比，效果通常很小。黑色等较深的颜色会吸收更多的热量，而白色等较浅的颜色会反射热量，可能有助于散热。然而，对于大多数高功率 PCB 设计，热通孔、铜厚度和散热器等因素在 PCB 冷却中的作用比阻焊层颜色大得多。

什么是阻焊层，为什么它很重要？

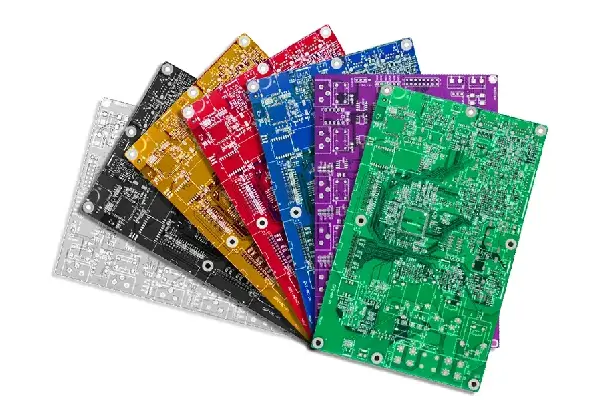

阻焊层是涂在 PCB 表面的一层薄薄的聚合物，用于保护铜迹线免受氧化，防止组装过程中出现焊桥，并防止电气短路。它还赋予 PCB 特有的颜色——通常是绿色，但有黑色、红色、蓝色、白色等可供选择。虽然阻焊层的主要作用是保护，但阻焊层可以通过影响热量在电路板表面的吸收或反射方式来在一定程度上影响热管理。

热管理在 PCB 设计中至关重要，特别是对于组件产生大量热量的高功率应用。PCB 冷却不良会导致组件故障、使用寿命缩短和性能不可靠。随着工程师专注于优化散热，即使是阻焊层颜色等小因素也会发挥作用。让我们分解一下它是如何工作的，以及它是否应该影响您的设计选择。

阻焊层颜色如何影响散热

物体的颜色会影响它与热和光的相互作用方式。这一原理也适用于PCB上的阻焊层。以下是不同颜色在吸热和反射方面的表现：

• 黑色阻焊层热性能：与浅色相比，黑色吸收更多的光和热。这意味着黑色阻焊层会将热量捕获在 PCB 表面上，从而可能使电路板的温度略有升高。在高功率 PCB 设计中，如果其他冷却方法不足，这可能会加剧热问题。

• 白色阻焊层：白色反射更多的光和热，有助于减少PCB吸收的热量。这可能有助于在阳光直射或环境温度较高的环境中更好地散热，尽管效果很微妙。

• 绿色、红色和蓝色阻焊层：这些颜色位于光谱的中间。绿色是传统的选择，在吸热和反射之间提供了平衡。红色和蓝色具有相似的特性，但根据其色调和所用特定材料的不同而略有不同。

虽然存在这些差异，但研究和实际测试表明，阻焊层颜色对PCB热管理的影响很小，在典型条件下工作温度差异通常小于1-2°C。对于大多数设计，阻焊层的厚度（通常为 0.8 至 1.2 密耳）和材料成分对散热的影响大于其颜色。

影响 PCB 热管理的其他因素

虽然阻焊层颜色在散热中起的作用很小，但其他设计元素对 PCB 冷却的影响要大得多。在进行高功率 PCB 设计时，请优先考虑以下因素以实现有效的热管理：

1. 热通孔

热通孔是填充或镀有铜的小孔，可将热量从 PCB 的一侧传递到另一侧，通常连接到散热器或接地层。对于功率晶体管或 LED 等大功率元件，根据设计，放置一系列热通孔（例如，直径为 0.3 mm，间隔 1.2 mm）可以将元件温度降低 5-10°C 或更多。

2. 铜厚度和布局

铜层的厚度直接影响 PCB 可以散发多少热量。使用 2 盎司/英尺2 铜（70 μm 厚）代替标准的 1 盎司/英尺2 （35 μm） 可以将热传播提高多达 30%。此外，在发热部件附近设计大型铜浇注或平面有助于将热量分布到整个板上。

3. 散热器和冷却解决方案

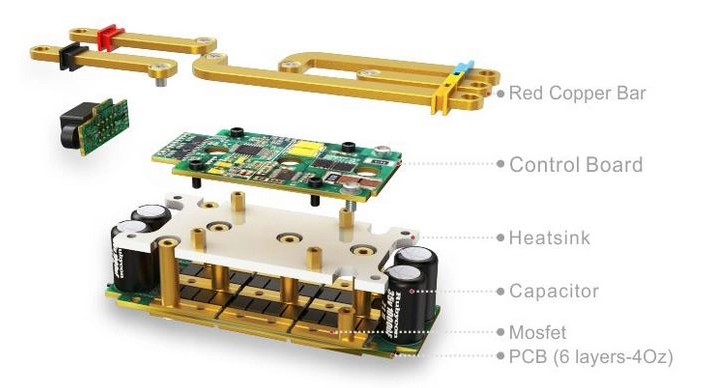

对于高功率应用，将散热器连接到关键组件是管理热量的最有效方法之一。热阻为 2°C/W 的散热器即使在重负载下也能将功率 IC 保持在安全工作温度范围内。在极端情况下，风扇等主动冷却解决方案可以进一步将温度降低 10-20°C。

4. 组件放置

将发热组件彼此远离并靠近 PCB 边缘可以防止热量积聚。例如，与将两个大功率 IC 聚集在一起相比，将两个大功率 IC 间隔至少 10 mm 可以将局部温度峰值降低 3-5°C。

与这些策略相比，阻焊层颜色的选择是一个次要考虑因素。然而，在特定场景中（例如暴露在阳光下的户外应用），选择白色等较浅的颜色可能会在散热方面提供较小的优势。

选择阻焊层颜色的实际考虑因素

虽然热性能是一个因素，但其他实际原因通常会推动 PCB 设计中阻焊层颜色的选择。以下是一些关键考虑因素：

• 检查可见性：绿色阻焊层是行业标准，因为它们与铜迹线和组件具有高对比度，使目视检查更容易。黑色阻焊层虽然外观时尚，但会使缺陷更难发现，从而可能增加制造错误。

• 美学与品牌：许多公司选择阻焊层颜色来与其品牌保持一致。红色或蓝色面罩可以使产品脱颖而出，即使它不会显着影响热性能。

• 成本和可用性：绿色阻焊层通常是最具成本效益且广泛使用的选择。白色或黑色等特殊颜色可能略有溢价或交货时间更长，具体取决于制造商。

• 环境因素：对于在室外或高辐射环境中使用的 PCB，较浅的颜色可能有助于反射热量和紫外线，从而随着时间的推移减少电路板上的热应力。

对于大多数工程师来说，阻焊层颜色的决定将平衡这些因素以及任何轻微的热效益。如果散热是一个关键问题，请先关注前面提到的设计元素，然后再担心颜色。

在大功率设计中优化 PCB 冷却的技巧

如果您正在进行高功率 PCB 设计，有效的热管理应该是重中之重。以下是一些可作的提示，无论阻焊层颜色如何，都可以让您的电路板保持凉爽：

1. 使用模拟工具：在完成设计之前，请使用热仿真软件对 PCB 上的热流进行建模。工具可以预测温度上升（例如，电源调节器附近的温度升高 15°C），并帮助您调整布局或添加冷却功能。

2. 增加板厚：由于材料质量增加和热扩散更好，较厚的 PCB（例如 2.0 毫米而不是 1.6 毫米）可以处理更多的热量。

3. 选择高导热材料：考虑使用导热系数更高的基板，例如金属芯 PCB，其散热性能比标准 FR-4 材料高出 10 倍（导热系数为 0.3 W/m·K，而金属芯的导热系数为 3-10 W/m·K）。

4. 优化气流：如果您的设计允许，请以最大化自然或强制气流的方式放置 PCB。即使气流略有增加，温度也会降低 5-10°C。

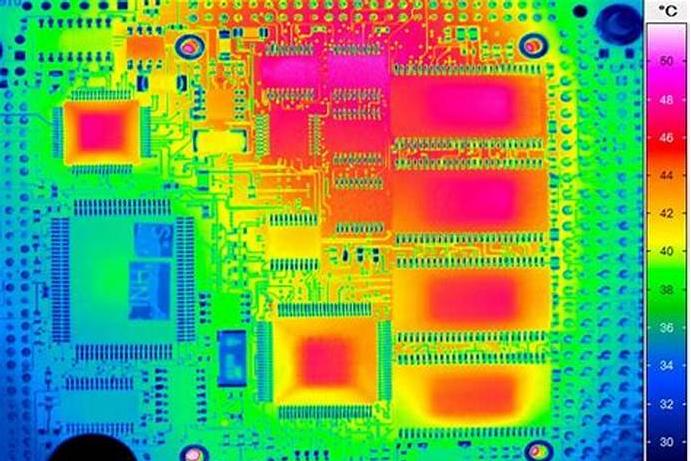

5. 监控运行条件：在实际条件下测试您的 PCB，以确保其保持在安全温度范围内（大多数组件通常低于 85°C）。使用红外热像仪识别热点。

通过专注于这些策略，您可以实现强大的 PCB 冷却，而无需依赖阻焊层颜色作为主要解决方案。

阻焊层颜色应该影响您的热管理策略吗？

在PCB热管理领域，阻焊层颜色确实对散热有可测量的影响，黑色等较深的颜色吸收更多的热量，而白色等较浅的颜色则反射热量。然而，影响很小，与热通孔、铜厚度和散热器等其他设计选择相比，通常可以忽略不计。对于大多数高功率 PCB 设计，关注这些关键元件将比改变阻焊层颜色产生更好的 PCB 冷却效果。
