丝印颜色指南：为您的PCB选择正确的颜色

在设计印刷电路板 （PCB） 时，每个细节都很重要，包括丝印层。最常见的考虑因素之一是 PCB 丝印颜色选择。丝印是印在电路板上的文本和符号层，用于标记组件、提供说明并帮助组装或故障排除。为您的 PCB 选择正确的丝印颜色会影响可读性、美观性甚至功能。在这份综合指南中，我们将引导您了解有关为 PCB 选择丝印颜色所需了解的所有信息，包括颜色选项、可用性和定制设计技巧。

什么是 PCB 丝印，为什么颜色很重要？

PCB 上的丝印层是涂在电路板表面的非导电油墨。它包括组件标签（例如电阻器的 R1）、极性指示器、引脚号，有时甚至是徽标或组装说明等标记。这些标记对于制造、组装、测试和维修过程至关重要。

丝印油墨的颜色对于这些标记的阅读难易程度起着至关重要的作用。丝印和底层阻焊层之间的对比度差可能会导致组装或调试过程中出现错误。例如，在白色阻焊层上使用浅灰色丝印可能会使文本在某些照明条件下几乎不可见。因此，为 PCB 选择丝印颜色不仅关乎外观，还关乎功能和效率。

PCB 的常见丝印颜色选项

在探索丝印颜色可用性时，您会发现大多数 PCB 制造服务都提供一些标准颜色。选择这些通常是因为它们的对比度以及与各种阻焊层颜色的广泛兼容性。以下是最常见的丝印颜色选项：

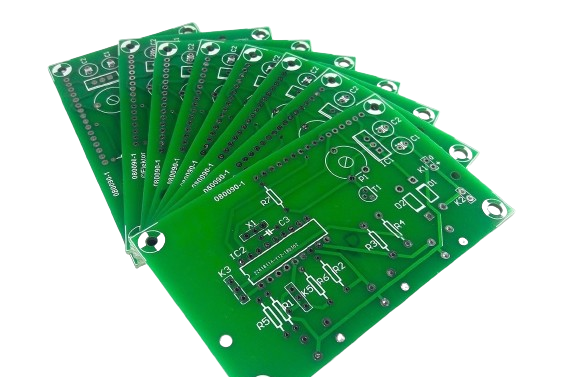

• 白： 使用最广泛的丝印颜色，因为它在绿色、蓝色或黑色等较深的阻焊层上具有高对比度。白色通常是许多设计的默认选择，因为它在大多数照明条件下都能提供出色的可读性。

• 黑： 非常适合较浅的阻焊层，例如白色或黄色。黑色丝印具有良好的对比度，通常用于美观起重要作用的设计，例如消费电子产品。

• 黄色： 不太常见，但对于白色和黑色都无法提供足够对比度的特定应用很有用。黄色可以在某些较暗的背景上脱颖而出，但可能不如白色或黑色那样普遍可读。

在 PCB 制造过程中，这些标准颜色通常很容易获得，无需额外费用。但是，可用性可能会因制造商的能力而异，因此在完成设计之前确认丝印颜色的可用性非常重要。

了解 PCB 丝印色卡

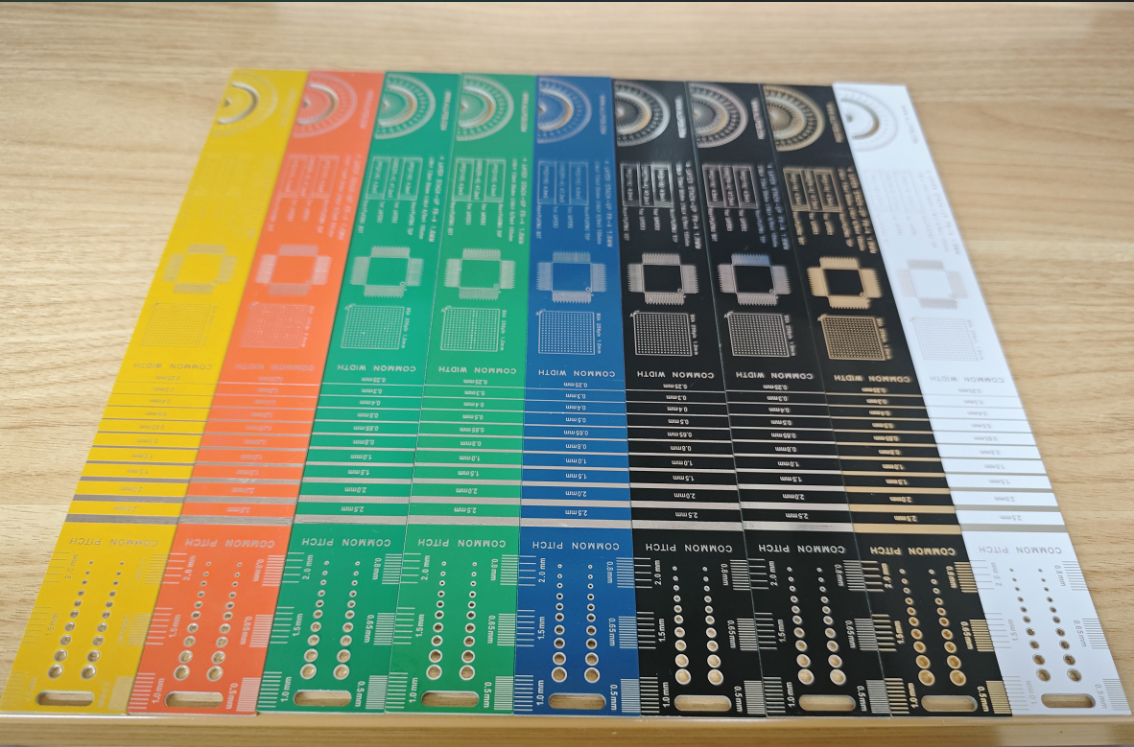

PCB 丝印色卡是一种有用的工具，可以显示不同的丝印颜色在各种阻焊层颜色下的显示方式。虽然不同制造商的具体图表可能有所不同，但一般原则是将丝印颜色与阻焊层配对，以最大限度地提高对比度。以下是常见配对的简化指南：

• 绿色阻焊层：最好搭配白色丝网印刷，可获得高可视性。黑色可能有效，但通常缺乏足够的对比度。

• 黑色阻焊层：白色丝网印刷是可读性的首选。在某些情况下，黄色也可以打造独特的外观。

• 蓝色阻焊层：白色丝网印刷提供出色的对比度。通常不建议使用黑色，因为它可以融入背景。

• 红色阻焊层：白色或黑色丝网印刷都可以工作，具体取决于红色的深浅。白色通常提供更好的能见度。

• 白色阻焊层：黑色丝印是对比度的最佳选择。白色丝网印刷不是一种选择，因为它是看不见的。

• 黄色阻焊层：黑色丝印提供最高的对比度，是最具可读性的选项。

在设计阶段使用 PCB 丝印色卡可以帮助您可视化最终产品并避免代价高昂的错误。许多在线工具和设计软件也会模拟这些颜色组合以协助决策。

PCB丝印颜色选择要考虑的因素

在选择 PCB 丝印颜色时，有几个因素应该指导您的决定。以下是需要牢记的关键注意事项：

1. 对比度和可读性

丝印标记的主要目标是易于阅读。始终选择与阻焊层形成鲜明对比的颜色。例如，在标准的绿色PCB上，白色丝印可以实现高达80%的对比度，即使在弱光条件下，也能使文字和符号清晰突出。

2. 照明条件

考虑 PCB 的使用或组装环境。在光线昏暗的环境中，黑底白字等高对比度组合更容易阅读。如果电路板将暴露在强光或阳光下，请避免反光组合，例如在亮白色面罩上使用黑色丝网印刷，因为眩光会遮挡标记。

3. 审美情趣

虽然功能是关键，但美观也可以发挥作用，特别是对于面向消费者的产品。带有白色丝网印刷的时尚黑色 PCB 可以给人一种现代、专业的外观，而黑色上贴黄色丝印等独特组合可以使您的设计脱颖而出。

4. 制造限制

并非每个制造商都提供所有颜色，有些颜色可能需要额外付费。白色和黑色等标准颜色通常包含在基本价格中，而特殊颜色可能需要额外费用或更长的交货时间。在进行设计之前，请务必检查丝印颜色的可用性。

5. 监管或行业标准

在某些行业，例如航空航天或医疗设备，可能有针对 PCB 标记的具体指南。确保您的丝印颜色选择符合任何相关的可见性或文档标准。

探索自定义丝印颜色

对于那些希望超越标准产品的人来说，定制丝印颜色可以为您的 PCB 设计增添独特的触感。自定义颜色可能包括红色、蓝色甚至金属饰面等色调，用于品牌推广目的或匹配产品主题。但是，在选择非标准颜色时有一些重要的考虑因素：

• 成本：由于需要专门的墨水和设置过程，定制丝印颜色通常需要额外费用。这些成本可能比标准选项高出 10% 到 30%，具体取决于复杂程度。

• 提前期：制造定制颜色可能会将生产时间延长几天到一周，因为需要采购或混合墨水。

• 对比度限制：自定义颜色可能并不总是提供与标准白色或黑色相同级别的对比度。在批量生产之前，请务必使用原型测试可读性。

• 制造商支持：并非所有制造厂都支持定制丝印颜色。与您的提供商确认他们是否可以满足您的要求。

自定义颜色是品牌推广或创造独特外观的绝佳选择，但它们绝不应损害丝印层的功能。如果可读性是一个问题，请考虑坚持使用标准选项。

为您的 PCB 选择正确丝印颜色的技巧

现在您已经了解了为 PCB 选择丝印颜色的基础知识，以下是一些实用技巧，以确保您做出最佳决定：

• 使用原型进行测试：在订购大批量之前，请创建一个原型，以查看丝印颜色在您选择的阻焊层上在不同照明条件下的外观。

• 优先考虑功能：美观很重要，但可读性应该永远放在第一位。选择一种确保标记清晰易读的颜色。

• 使用设计软件：许多 PCB 设计工具允许您预览丝印和阻焊层颜色组合。使用这些模拟可以避免最终产品出现意外。

• 请咨询您的制造商：与您的制造合作伙伴尽早沟通可以节省时间和金钱。预先确认丝印颜色可用性和任何相关费用。

• 考虑字体大小和样式：颜色并不是可读性的唯一因素。确保文本和符号足够大（通常至少 6 密耳高），并使用简单、清晰的字体来补充您的颜色选择。

丝印颜色选择中应避免的常见错误

即使经过精心规划，PCB丝印颜色选择也很容易出错。以下是一些需要注意的陷阱：

• 忽略对比度：选择与阻焊层过于相似的丝印颜色会使标记无法读取，从而导致组装错误。

• 俯瞰环境：未能考虑 PCB 的运行环境可能会导致可见性差。例如，带有黑色丝网印刷的光面饰面在实验室中可能看起来很棒，但在明亮的工厂灯光下却失效。

• 假设所有颜色都是免费的：一些设计师认为所有丝印颜色选项都包含在基本价格中，但却因非标准选择而面临意外成本。

• 跳过原型：如果不进行测试，您可能要到生产后才会注意到可读性问题，从而导致代价高昂的返工。

丝印颜色如何影响 PCB 组装和维修

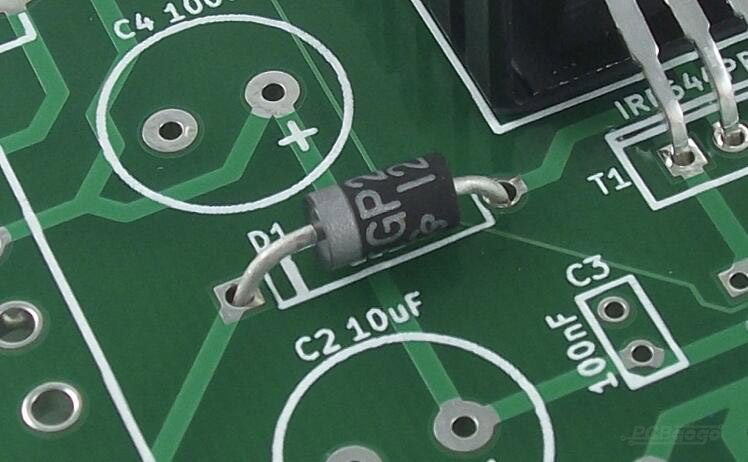

丝印层是 PCB 组装和修复过程中的关键工具。清晰的标记可减少放置组件时出错的可能性，特别是对于工人依靠标签来识别极性或组件类型的手动组装过程。例如，由于对比度差而导致的极性标记误读可能会导致电容器反转，从而可能损坏电路板。

在维修或故障排除过程中，技术人员使用丝印标记来定位特定组件或测试点。如果标记难以阅读，诊断时间可能会显着增加。研究表明，高对比度丝印颜色可以减少高达 15% 的组装错误，从长远来看可以节省时间和资源。

为您的 PCB 丝印颜色做出正确的选择

为您的 PCB 选择正确的丝印颜色是设计过程中一小步但重要的一步。通过关注对比度、可读性和环境因素，您可以确保丝印层有效地发挥其作用。无论您坚持使用白色和黑色等标准丝印颜色选项，还是探索自定义丝印颜色以获得独特的外观，请始终将功能性置于美观之上。

请记住使用 PCB 丝印色卡等工具来可视化组合、测试原型并与您的制造合作伙伴确认丝印颜色可用性。通过仔细选择 PCB 丝印颜色，您将创建出一块不仅功能强大，而且具有视觉吸引力且易于在组装过程中及以后使用的电路板。
