白色丝印油墨类型：选择最适合PCB耐用性和性能的油墨

为您的印刷电路板 （PCB） 选择合适的白色丝网印刷油墨对于确保耐用性、性能和可读性至关重要。无论您专注于 PCB 丝印环氧油墨、PCB 丝印丙烯酸油墨还是 PCB 丝印 UV 固化油墨，每种类型在附着力和抵抗力方面都具有独特的优势。在本指南中，我们将探讨不同类型的白色丝印油墨、它们的特性，如 PCB 丝印油墨附着力和 PCB 丝印油墨阻力，以及如何为您的项目选择最佳选项。

什么是 PCB 丝印以及为什么墨水类型很重要？

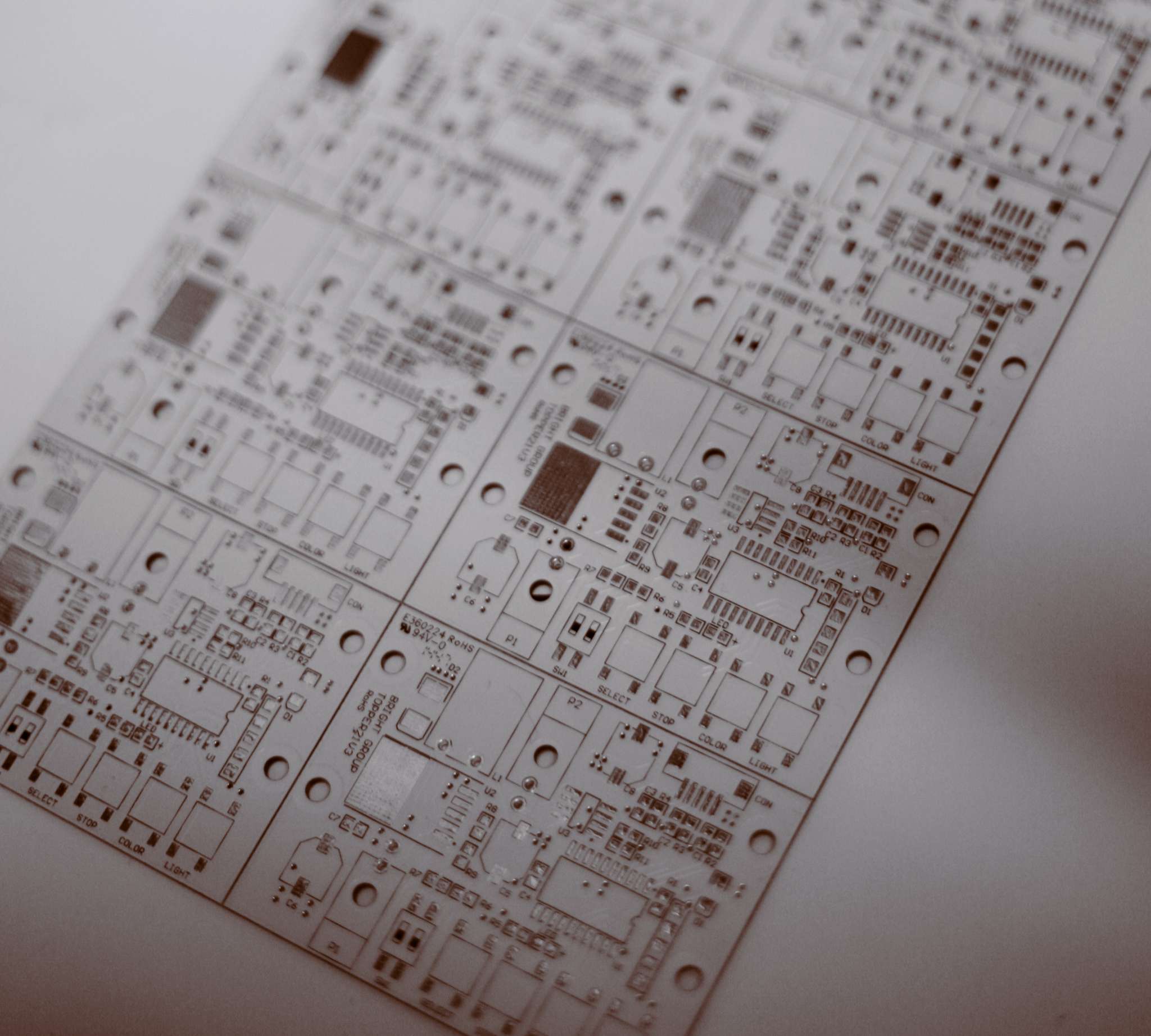

PCB丝印是指印刷在电路板上的墨水层，用于标记组件、测试点和其他关键信息。该层对于组装、故障排除和维护至关重要，因为它为工程师和技术人员提供了清晰的视觉指南。白色丝印油墨通常受到青睐，因为它与深色阻焊层具有高对比度，使其在各种照明条件下更容易读取标记。

丝印层使用的墨水类型直接影响电路板的耐用性和性能。随着时间的推移，劣质墨水可能会褪色、破裂或剥落，尤其是在回流焊过程中暴露于恶劣环境、化学品或高温时。PCB 丝印油墨附着力（油墨与电路板的粘附程度）和 PCB 丝印油墨电阻（它如何承受环境压力）等因素对标记的寿命起着重要作用。

PCB 白色丝印油墨的类型

PCB 制造中使用的白色丝印油墨主要分为三种类型：环氧树脂基、丙烯酸基和紫外线固化油墨。每个都有独特的特性，使其适合特定的应用。让我们分解这些选项以了解它们的优点和缺点。

1. PCB丝印环氧油墨

PCB丝印环氧油墨因其优异的耐用性和附着力而成为业内最常用的类型之一。该墨水采用环氧树脂配制而成，可与 PCB 表面提供牢固的粘合，确保标记即使在具有挑战性的条件下也能保持完整。

• 附着力：环氧树脂油墨具有卓越的 PCB 丝印油墨附着力，使其成为经历频繁处理或组装过程的电路板的理想选择。它们有效地抵抗剥落和刮擦。

• 电阻：环氧油墨具有高 PCB 丝印油墨耐受性，可在焊接过程中承受化学品、湿气和高达 150°C 的温度。

• 应用：这些墨水通常使用传统的丝网印刷或液体照片成像 （LPI） 方法应用，其中墨水暴露在紫外线下进行固化。

• 缺点：与其他类型的油墨相比，环氧树脂油墨可能需要更长的时间才能固化，这可能会减慢生产速度。它们的柔韧性也可能较差，这可能会导致在极端机械应力下开裂。

对于需要长期耐用性的项目，例如工业或汽车 PCB，环氧树脂墨水通常是首选。它能够在多年的使用中保持清晰度和易读性，使其成为可靠的选择。

2. PCB丝印亚克力油墨

PCB 丝印丙烯酸油墨是另一种流行的选择，特别是对于需要灵活性和更快固化时间的应用。丙烯酸油墨由聚合物基材料制成，在耐用性和易用性之间取得了平衡。

• 附着力：虽然丙烯酸油墨提供良好的 PCB 丝印油墨附着力，但它们通常不如环氧树脂油墨坚固。它们可能不太能粘附在银等某些表面处理上，需要仔细选择电路板材料。

• 电阻：丙烯酸油墨具有中等的 PCB 丝印油墨耐化学性和耐热性，通常可处理高达 120°C 的温度。 与环氧树脂油墨相比，它们不太适合恶劣环境。

• 应用：这些墨水通常与数字光处理 （DLP） 方法一起使用，其中喷墨投影仪将墨水从 CAD 数据直接涂在 PCB 上，并立即用紫外线固化。

• 缺点：随着时间的推移，丙烯酸油墨很容易褪色或开裂，特别是在长时间暴露在紫外线或极端温度下时。

丙烯酸油墨最适合原型板或消费电子产品，在这些产品中，成本和速度优先于极高的耐用性。它们的柔韧性使其在轻微的机械应力下不太可能开裂，但在高应力应用中却存在不足。

3. PCB丝印UV固化油墨

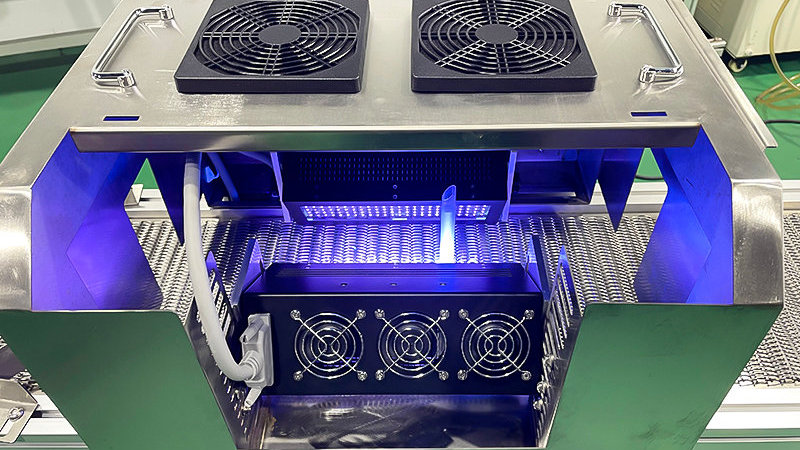

PCB 丝印 UV 固化油墨代表了一种现代丝网印刷方法，具有快速固化时间和高精度。这些墨水在暴露于紫外线时几乎会立即凝固，使其成为大批量生产的最爱。

• 附着力：UV 固化油墨在大多数 PCB 表面上提供出色的 PCB 丝印油墨附着力，但与某些饰面（如银）的兼容性可能是一个问题。表面处理是实现最佳粘合的关键。

• 电阻：它们表现出强大的 PCB 丝印油墨耐热性（回流焊期间高达 150°C）和耐化学性，使其适合要求苛刻的应用。

• 应用：UV 固化油墨采用 DLP 或喷墨打印等先进技术，可实现复杂的设计和多色选择，从而增强功能性和美观性。

• 缺点：UV固化油墨的设备和材料可能更昂贵，从而增加了生产成本。此外，固化不当会导致附着力问题。

UV 固化油墨非常适合需要精度和速度的项目，例如高端消费电子产品或复杂的多层板。它们能够承受回流热，确保即使在组装后标记也能保持清晰。

选择白色丝印油墨时要考虑的关键因素

为您的 PCB 选择最好的白色丝网印刷油墨需要根据项目的具体需求评估几个因素。以下是需要牢记的关键方面：

1. 环境条件

考虑您的 PCB 将运行的环境。它会暴露在高湿度、极端温度或刺激性化学品中吗？对于工业或户外应用，优先考虑具有高 PCB 丝印油墨抵抗性的油墨，例如环氧树脂或紫外线固化选项。它们可以承受高达 150°C 的温度，并能抵抗清洁过程中使用的化学溶剂。

2. 表面处理的附着力

PCB 的表面光洁度，例如 HASL（热风焊料整平）、ENIG（化学镀镍浸金）或 OSP（有机可焊性防腐剂），会影响油墨的附着力。环氧树脂油墨通常在各种饰面上提供最佳的 PCB 丝印油墨附着力，而丙烯酸和紫外线固化油墨可能需要测试以确保兼容性，尤其是与银色饰面的兼容性。

3. 生产速度和成本

如果您的项目需要快速周转时间，紫外线固化油墨的应用和固化速度最快，通常在紫外线下不到一分钟即可凝固。然而，它们较高的成本可能不适合注重预算的项目。丙烯酸油墨为原型提供了一种经济高效的替代品，而环氧树脂油墨则平衡了耐用性和适度的批量生产价格。

4. 可读性和对比度

选择白色丝印油墨是因为它与常见的绿色或黑色阻焊层具有高对比度。确保墨水随着时间的推移保持其不透明度和亮度，即使在紫外线照射或热应力下也是如此。环氧树脂和紫外线固化油墨往往比丙烯酸油墨更好地保持颜色，丙烯酸油墨在长时间使用后可能会变黄或褪色。

该表强调 PCB 丝印环氧树脂油墨在附着力和抵抗力方面表现出色，使其适合坚固耐用的应用。PCB 丝印丙烯酸油墨对于要求不高的项目来说是一种经济实惠的选择，而 PCB 丝印 UV 固化油墨则为速度和精度提供了优质的解决方案。

如何确保最佳丝印油墨性能

一旦选择了正确的墨水，正确的应用和维护对于最大限度地发挥其性能至关重要。以下是一些提示：

• 表面处理：在涂抹墨水之前彻底清洁 PCB 表面，以去除可能削弱附着力的污染物。干净的表面可确保更好的 PCB 丝印油墨附着力。

• 固化条件：请遵循制造商关于固化时间和温度的指南。例如，环氧树脂油墨可能需要在 120°C 下固化 10 分钟，而紫外线固化油墨则需要精确的紫外线照射。

• 测试：在模拟作条件下进行附着力和电阻测试。例如，将电路板暴露在-40°C至85°C之间的热循环中，以验证PCB丝印油墨电阻。

• 存储：将 PCB 存放在受控环境中，以防止丝印标记因潮湿或紫外线照射而过早降解。

为您的 PCB 做出正确的选择

为您的 PCB 选择最好的白色丝印油墨归结为平衡耐用性、成本和生产需求。PCB 丝印环氧树脂油墨为汽车或工业电子等要求苛刻的应用提供无与伦比的附着力和耐受性。PCB 丝印丙烯酸油墨适合要求适中的预算友好型项目，而 PCB 丝印 UV 固化油墨则为大批量或复杂的设计提供精度和速度。
