PCBA故障快速诊断指南：从现象到根源的排查秘籍

PCBA 出现故障时，先别急着动用复杂工具，用眼睛仔细观察往往能发现重要线索。这就像医生给病人看病时先望诊一样，很多问题会直观地体现在外观上。

首先看焊点。正常的焊点应该饱满光滑、呈月牙形，与焊盘完美融合。如果发现焊点有气泡、针孔，可能是焊接时温度不够或锡膏中有杂质；焊点呈 “豆腐渣” 状，大概率是焊接温度过高导致焊锡氧化；焊盘之间有锡珠或锡桥，容易造成短路，这通常是印刷锡膏过多或贴片偏移引起的。

再看元器件。电容顶部鼓起、漏液，电阻烧焦变色，二极管、三极管引脚发黑，IC 芯片表面有烧痕，这些都是明显的损坏迹象。有些元件看似完好，但可能存在隐性问题，比如电阻阻值变大、电容容量衰减，不过外观检查能先排除那些 “一眼可见” 的故障。

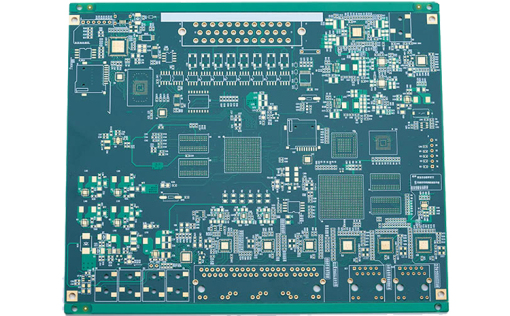

还要留意PCB 板本身。观察板上是否有划痕、烧蚀的痕迹，铜箔是否翘起、断裂。如果 PCB 边缘有变形，可能是焊接时温度过高导致的，进而影响元件的连接稳定性。另外，检查连接器、插座等接口是否有松动、氧化、插针弯曲的情况，这些小问题很容易导致接触不良。

当外观检查找不到明显问题时，就需要借助专业工具深入排查。合适的工具能像 “透视镜” 一样，帮助我们看到肉眼无法捕捉的故障细节。

万用表是最基础也最常用的工具，堪称故障排查的 “瑞士军刀”。用它的通断档可以检测线路是否断线，测量时若蜂鸣器响，说明线路导通；若不响，可能存在断线或接触不良。电压档能测量电源接口、芯片引脚的电压是否正常，比如某芯片供电引脚电压为 0V，而正常应为 5V，那可能是供电线路断路或电源模块故障。电阻档可检测电阻、电容、电感等元件的参数是否在标称范围内，判断元件是否损坏。

示波器能让我们 “看到” 电信号的波形，对于信号传输故障非常有用。比如在排查通信接口故障时，用示波器测量发送端和接收端的信号波形，若发送端有正常波形而接收端没有，可能是传输线路断线或接收芯片损坏；若波形失真、杂波过多，可能是线路干扰或相关滤波元件失效。

热风枪和烙铁在元件检测中不可或缺。当怀疑某个元件损坏时，用热风枪将其拆下，更换新元件后若故障消失，说明原元件确实有问题。不过操作时要控制好温度和风速，避免损坏周围元件和 PCB 板。

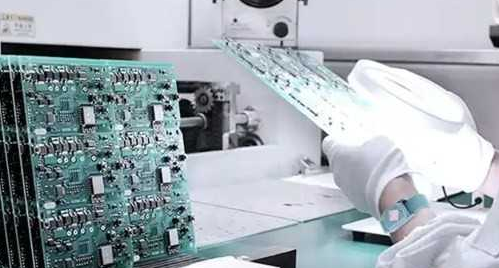

放大镜或显微镜能帮助我们观察细微的焊点缺陷，比如 BGA 芯片的焊点是否有虚焊、球窝是否空洞，这些用肉眼很难看清，借助放大工具能大大提高判断的准确性。

PCBA 的故障五花八门，但常见类型有迹可循，掌握对应的诊断思路能事半功倍。

电源故障是最常见的问题之一，表现为设备无法开机、频繁重启或工作不稳定。诊断时先检查电源接口是否插紧，用万用表测电源输出电压是否符合要求。若电源输出正常，再测 PCB 板上的电源滤波电容是否短路、保险丝是否熔断。如果保险丝熔断，不要急于更换，需先排查后级电路是否有短路，否则换上新保险丝可能再次熔断。例如，某设备无法开机，测电源输出 5V 正常，测 PCB 板电源输入端电压为 0V，检查发现保险丝熔断，进一步检测发现后级某芯片短路导致保险丝熔断，更换芯片和保险丝后故障排除。

信号传输故障会导致设备功能失常，比如数据无法传输、显示异常等。先检查信号传输线路是否有断线，用万用表通断档逐点检测。再检查相关的芯片、接口是否正常，用示波器测量信号波形是否符合标准。比如某显示屏显示花屏，测量显示屏接口的信号波形，发现时钟信号缺失，排查后发现时钟芯片损坏，更换后显示恢复正常。

元器件故障的诊断需要结合元件特性。电阻损坏多表现为开路或阻值变大，用万用表电阻档测量即可判断；电容损坏可能是短路、断路或容量衰减，电解电容短路时用电阻档测量会显示阻值很小，容量衰减可用电容表检测；二极管、三极管可通过测量 PN 结的正向、反向电阻来判断好坏；IC 芯片故障相对复杂，可先检查供电是否正常，再测量输入输出信号，必要时采用替换法确认。

在故障诊断过程中，遵循一定的原则和技巧能少走弯路，快速锁定故障点。

“先易后难” 是首要原则。先解决容易排查的问题，比如外观可见的损坏、接口松动等，再处理复杂的内部故障。比如设备不工作，先检查电源是否接通、开关是否打开，这些简单操作排除后再深入电路检测。

“先外后内” 也很实用。先检查外部连接、接口、按键等外围部件，再拆检内部元件。例如，某设备按键失灵，先检查按键是否被异物卡住、触点是否氧化，这些外部问题排除后，再检查按键连接的线路和芯片。

“替换法” 是快速判断元件好坏的有效手段。当怀疑某个元件损坏但检测有难度时，用已知完好的元件替换，若故障消失，说明原元件损坏。比如怀疑某电容容量衰减，替换新电容后设备正常工作，即可确认原电容有问题。

“对比法” 适用于有相同正常设备的情况。将故障 PCBA 与正常 PCBA 的电压、波形、元件参数等进行对比，差异之处往往就是故障所在。比如两台同型号设备，一台正常一台异常，对比两者某芯片的输入电压，发现异常设备该电压偏低，进而排查出供电线路的电阻变大。

在进行 PCBA 故障诊断时，安全永远是第一位的。操作前确保设备断电，避免带电操作导致触电或元件损坏。检测高压电路时，要使用绝缘性能良好的工具，穿戴绝缘手套等防护装备。

另外，要防止静电损坏元件，尤其是 CMOS 芯片等静电敏感元件。操作时最好佩戴防静电手环，工作台面铺设防静电垫。拆卸和安装元件时，避免用力过猛，防止损坏 PCB 板上的焊盘和线路。

PCBA 故障诊断是一门结合经验与技巧的学问，需要耐心和细致。从外观检查到工具检测，从常见故障分析到运用诊断原则，每一步都至关重要。随着实践经验的积累，你会逐渐练就快速定位故障的 “火眼金睛”，让每一个出问题的 PCBA 都能尽快恢复正常工作。
