掌握FR-4 PCB组装：业余爱好者综合指南

如果您是一位希望掌握 FR-4 PCB DIY 组装的业余爱好者，那么您来对地方了。本指南将引导您了解组装由 FR-4 材料制成的印刷电路板 （PCB） 的要点，FR-4 材料是电子项目中流行且经济高效的选择。无论您是 FR-4 PCB 手工焊接新手，还是探索 FR-4 PCB 回流炉的先进技术，我们都能为您提供实用技巧和分步说明。让我们深入了解在家中创建可靠且功能齐全的电路所需了解的一切。

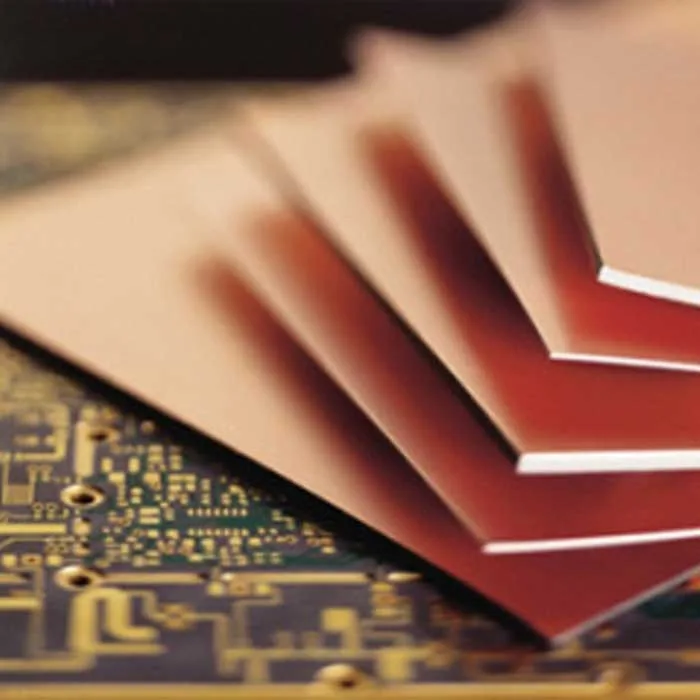

什么是 FR-4，为什么它非常适合业余爱好者？

FR-4 是一种用作大多数标准 PCB 基础的材料。它由玻璃纤维编织布和环氧树脂制成，为电子元件提供坚固、轻质和阻燃的基础。这种材料因其经济实惠、耐用且能够处理广泛的工作温度（通常为 -50°C 至 110°C）而被广泛使用。 对于业余爱好者来说，FR-4 在成本和性能之间取得了完美的平衡，使其成为从简单 LED 电路到复杂微控制器板等 DIY 项目的绝佳选择。

FR-4 的一个关键优势是其优异的隔热和电绝缘性能。它在 1 MHz 时的介电常数约为 4.5，可确保最小的信号损失，这对于保持电路性能的完整性至关重要。无论您是在低频还是高频应用中工作，FR-4 都能为焊接组件和构建功能性电子设备提供可靠的基板。

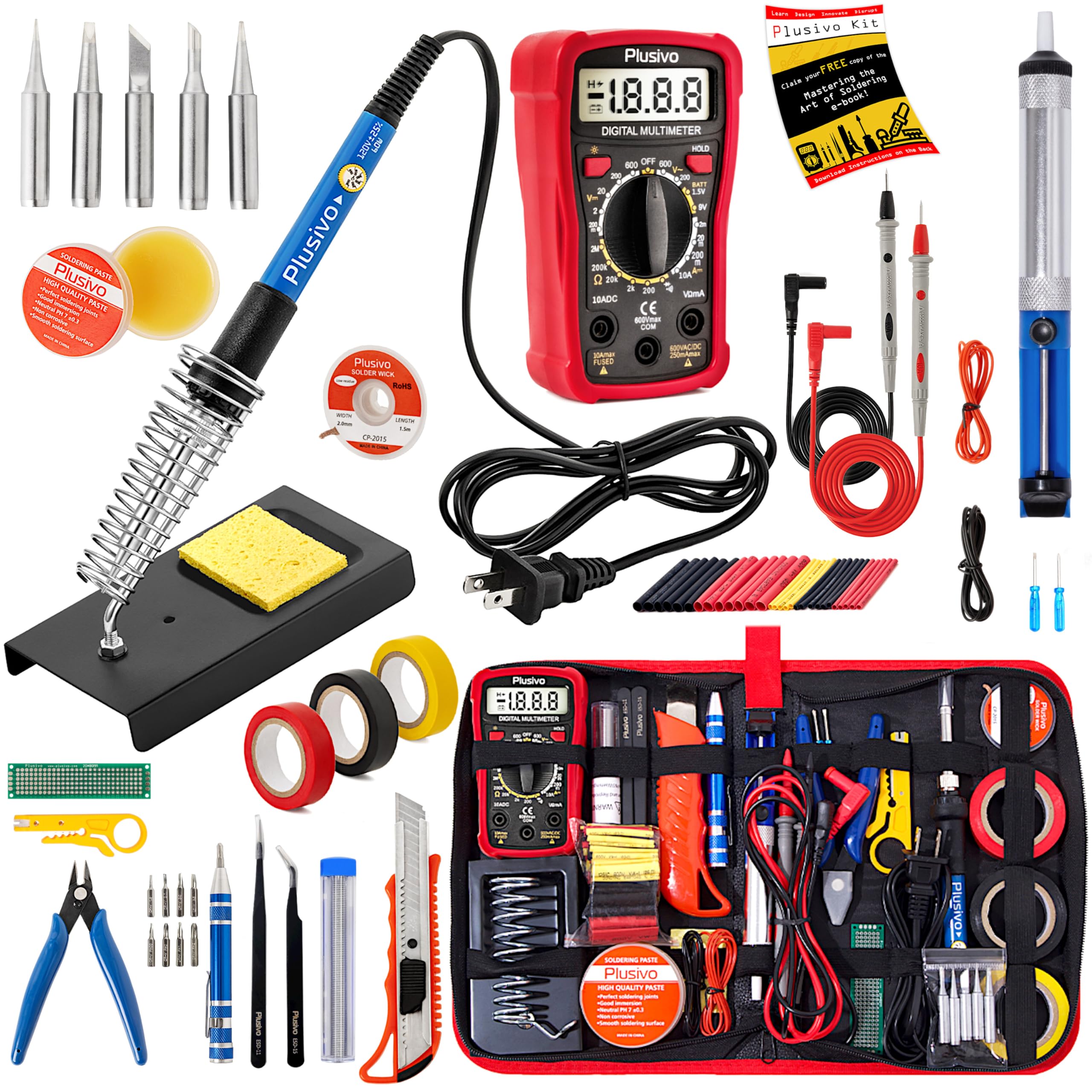

FR-4 PCB 组装的基本工具

在深入了解 FR-4 PCB 组装技巧之前，让我们先介绍一下您需要的基本工具和设备。拥有正确的设置将使您的焊接和组装过程更加顺畅和高效。

• 烙铁：具有可调节温度控制（理想情况下为 4-25 瓦）的 FR-40 PCB 烙铁对于手工焊接至关重要。寻找带有细尖端的一款，以便在小部件上进行精密加工。

• 锡膏：使用高质量的 FR-4 PCB 焊膏对于表面贴装器件 （SMD） 组装至关重要。选择熔点约为 217°C 的无铅选项，以便与大多数组件兼容。

• 热风返修台：FR-4 PCB 返修台非常适合拆焊组件或处理 SMD 零件。它允许您在不损坏电路板的情况下加热特定区域。

• 回流炉：对于 SMD 元件的批量组装，FR-4 PCB 回流炉可确保均匀加热和适当的焊点形成。小型台式烤箱适合业余爱好者。

• 通量：助焊剂有助于清洁焊接区域并改善焊料流动，从而降低冷接头的风险。

• 镊子和万用表：精密镊子有助于放置小部件，而万用表则可用于测试连接和故障排除。

FR-4 PCB DIY 组装分步指南

现在您已经准备好工具，让我们来了解一下组装 FR-4 PCB 的过程。本指南涵盖通孔和表面贴装技术，以满足不同的项目需求。

1. 准备您的工作空间和 PCB

首先设置一个干净、光线充足的工作空间。使用防静电垫或腕带确保您的区域没有静电，因为静电会损坏敏感组件。检查您的 FR-4 PCB 是否有任何制造缺陷，例如划痕或不均匀的铜迹线。用异丙醇和软刷清洁电路板，清除可能干扰焊接的灰尘或残留物。

2. 收集和组织组件

在开始之前，请根据所有组件的类型和值对其进行排序。例如，按电阻值（例如，1kΩ、10kΩ）对电阻器进行分组，按电容（例如，10μF、100μF）对电容器进行分组。仔细检查您的物料清单 （BOM），以确保没有遗漏任何内容。此步骤可以节省时间并防止组装过程中出现错误。

3. 手工焊接通孔元件

对于初学者来说，通孔元件的 FR-4 PCB 手工焊接是一个很好的起点。按着这些次序：

1. 将元件引线插入 PCB 上的指定孔。

2. 将烙铁设置为 300°C 左右，同时加热焊盘和引线。

3. 将焊料涂在接头上，直到它形成一个小的、闪亮的圆锥体。避免使用过多的焊料，因为它会在焊盘之间形成桥梁。

4. 焊料冷却后，用剪线钳修剪多余的引线。

始终一次处理一种组件类型，从最小的组件（如电阻器）开始，然后移动到较大的组件（如连接器）。这可以保持电路板井井有条，并降低损坏较高组件的风险。

4. 带焊膏的表面贴装器件 （SMD） 组装

对于SMD元件，使用FR-4 PCB锡膏是最佳选择。作方法如下：

1. 使用注射器或模板在每个焊盘上涂抹少量焊膏，以确保精度。糊状物应覆盖垫面积的 50-70% 左右，以避免过量。

2. 用镊子将 SMD 元件放在焊盘上，确保与 PCB 标记正确对齐。

3. 使用热风返修站或回流炉加热电路板。如果使用 FR-4 PCB 回流炉，请遵循峰值温度约为 245°C 的标准回流焊曲线，用于无铅焊料。

4. 冷却后检查接头，确保它们有光泽且形状良好，表明连接良好。

由于元件尺寸较小，SMD 焊接可能很棘手，因此如果您是这项技术的新手，请在废纸板上练习。

5. 测试和故障排除

组装完成后，目视检查电路板是否有焊桥、冷接头或错位的组件。使用万用表检查连接点之间的连续性并确保没有短路。逐渐启动电路板，如果可能，从低电压开始，以避免在出现错误时损坏组件。

面向业余爱好者的高级 FR-4 PCB 组装技巧

除了基础知识之外，这里还有一些额外的 FR-4 PCB 组装技巧，可提高您的技能并确保高质量的结果。

使用热风返修站进行维修

FR-4 PCB 返修站对于修复错误或更换组件非常宝贵。将热风温度设置为 280-300°C 左右，并使用低气流设置，以避免将小零件从板上吹落。将热量集中在要移除的组件上，并在焊料熔化后用镊子将其提起。在将新组件焊接到位之前，用拆焊编织层和助焊剂清洁焊盘。

优化回流焊炉型材

如果您使用的是 FR-4 PCB 回流炉，了解回流曲线是防止电路板热应力的关键。无铅焊料的典型配置文件包括：

• 预热：150-180°C 60-90 秒以激活助焊剂。

• 浸泡：180-200°C60秒稳定温度。

• 回流 焊：在 235-245°C 下达到峰值 20-30 秒以熔化焊料。

• 冷却：逐渐冷却至室温，避免热冲击。

根据您的特定焊膏和组件规格调整这些设置，以获得最佳效果。

选择合适的烙铁头

使用 FR-4 PCB 烙铁时，烙铁头形状很重要。细锥形尖端 （0.5-1mm） 非常适合在小焊盘上进行精密加工，而凿尖 （1-2mm） 更适合需要更多传热的较大部件或接地层。用湿海绵擦拭或使用黄铜线清洁剂保持尖端清洁，以确保性能一致。

FR-4 PCB 组装中应避免的常见错误

即使有最好的意图，业余爱好者也可能在组装过程中犯错误。以下是一些需要注意的陷阱：

• 过热组件：施加过多的热量（长时间高于 350°C）可能会损坏敏感部件或从 FR-4 板上提起垫。将每个接头的焊接时间保持在 3-5 秒以内。

• 使用过多的焊料：过量的焊料会在焊盘之间形成桥梁，导致短路。使用足够的量在接缝周围形成一个小的凹形圆角。

• 忽略极性：二极管、电容器和 IC 等组件具有特定的方向。放置不正确可能会导致电路故障或组件损坏。

• 跳过通量：助焊剂对于清洁接头至关重要，尤其是对于 SMD 组件。没有它，焊料可能无法正常流动，导致连接薄弱。

FR-4 PCB 组装的安全注意事项

使用焊接工具和电子设备需要谨慎。通过以下做法，始终将安全放在首位：

• 在通风良好的地方工作，避免吸入焊料烟雾。如果可能，请使用排烟器。

• 戴上安全眼镜以保护您的眼睛免受焊料飞溅或碎屑的伤害。

• 不使用时将烙铁放在支架上，以防止烫伤或意外损坏。

• 不使用时拔下工具插头，并将其安全地存放在儿童接触不到的地方。

为什么选择 FR-4 进行您的 DIY 项目？

FR-4 由于其多功能性和可靠性，仍然是业余爱好者的首选材料。它的典型厚度为 1.6 毫米，为大多数项目提供足够的结构强度，同时在需要时易于钻孔或切割。其导热系数约为 0.25 W/m·K，有助于散发组件的热量，降低紧凑设计中过热的风险。无论您是制作简单的电路原型还是构建多层板，FR-4 都能以适合业余爱好者预算的价格提供您所需的性能。

关于掌握 FR-4 PCB 组装的最终想法

对于业余爱好者来说，组装 FR-4 PCB 可能是一次有益的体验，提供了一种将您的电子设计变为现实的实践方式。通过遵循本指南中概述的步骤和 FR-4 PCB 组装技巧，您将有能力处理不同复杂程度的项目。从掌握 FR-4 PCB 手工焊接到利用 FR-4 PCB 回流焊炉或 FR-4 PCB 返修站等工具，您培养的每项技能都会让您更接近在家中创建专业品质的电路。
