高品质刚柔结合PCB初学者应用指南

来源: 时间: 2025/08/18 14:01:00 阅读: 89

刚柔结合 PCB 将刚性板的稳定性与柔性电路的适应性相结合,为业余爱好项目提供了独特的优势,尤其是在小型电子产品领域。在 ALLPCB 的这份初学者指南中,我们将探讨使用刚柔结合 PCB 的主要好处、它们如何提升您的 DIY 创作,并为业余爱好者提供设计和实施的可行技巧。



什么是刚柔结合 PCB,为什么业余爱好者应该关心?

刚柔结合 PCB 是将刚性和柔性部分集成到单个设计中的混合电路板。刚性部件为组件提供结构支撑,而柔性部分则允许电路板弯曲或折叠,适合狭窄或不规则的空间。对于从事紧凑型小工具或可穿戴技术的电子爱好者来说,刚柔结合 PCB 为空间和耐用性挑战提供了强大的解决方案。


与传统的刚性 PCB 或独立柔性电路不同,刚柔结合设计减少了对连接器和电缆的需求,从而减少了故障点并使构造更时尚。这使得它们非常适合以节省空间和可靠性为优先考虑的业余爱好项目,例如智能手表、无人机或定制物联网设备等小型电子产品。

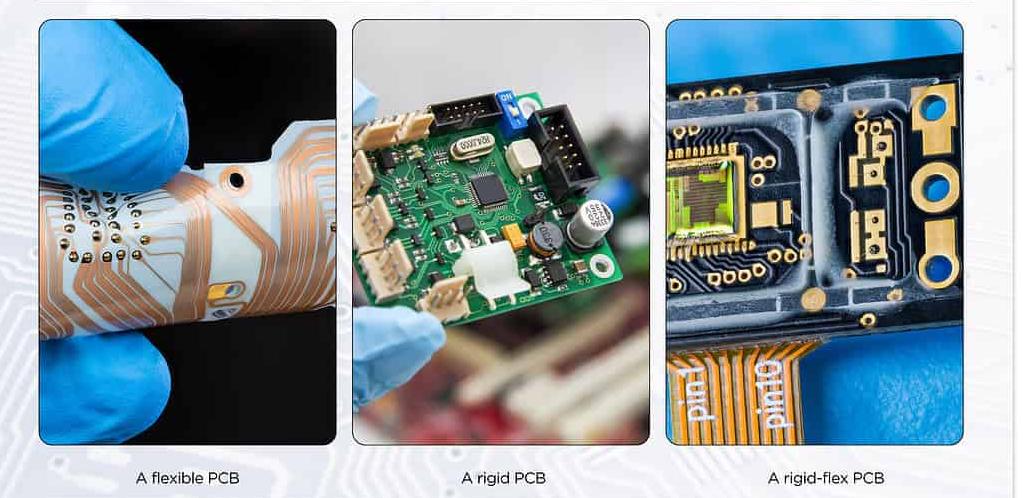

业余爱好者项目的刚性、柔性和刚柔结合 PCB 的比较



刚柔结合 PCB 对业余爱好者的主要优势

让我们深入了解在您的业余爱好项目中使用刚柔结合 PCB 的具体好处。这些优势可以帮助您创建更高效、更耐用和创新的设计,即使是初学者也是如此。

1. 小型电子产品的节省空间设计

刚柔结合 PCB 的突出优势之一是能够节省空间。对于设计小型电子产品(例如微型机器人或可穿戴传感器)的爱好者来说,刚柔结合 PCB 允许您折叠或弯曲电路板以安装到紧凑的外壳中。这消除了传统刚性板的大部分,并减少了对外部布线的需求,因为外部布线会占用宝贵的空间。

例如,在 DIY 智能手表项目中,刚柔结合 PCB 可以包裹内部组件,与使用多块通过电缆连接的刚性板相比,整体厚度最多可减少 50%。这种空间效率让业余爱好者可以在不牺牲功能的情况下突破紧凑设计的界限。

2. 增强耐用性和可靠性

刚柔结合 PCB 经久耐用,使其成为可能面临磨损的业余爱好项目的绝佳选择。集成设计最大限度地减少了焊点和连接器的使用,这是传统设置中的常见故障点。更少的连接意味着电线松动或触点断裂的风险较低,从而提高设备的可靠性。

从数字上看,一些研究表明,与具有多个刚性板和电缆的组件相比,刚柔结合设计可以减少高达 60% 的连接故障。对于从事便携式小工具或户外传感器等项目的爱好者来说,这种耐用性可确保您的作品能够承受经常使用或恶劣条件。

3. 减轻便携式项目的重量

重量是许多业余爱好项目的关键因素,尤其是对于无人机或可穿戴技术而言。刚柔结合 PCB 比传统的多板设置更轻,因为它们消除了对重型连接器和线束的需求。这使得它们非常适合用于每克都很重要的小型电子产品的刚柔结合 PCB。

例如,在四轴飞行器构建中,改用刚柔结合 PCB 可以减少几克,从而缩短飞行时间和效率。业余爱好者可以使用这项技术通过轻量级、流线型的设计获得专业级的结果。

4. DIY 爱好者的简化组装

对于那些探索 DIY 刚柔结合 PCB 项目的人来说,简化的组装过程是一个主要优势。由于刚性和柔性部分是单板的一部分,因此您无需花时间用电线或带状电缆连接单独的组件。这减少了组装错误并节省了时间,特别是对于可能难以完成复杂焊接任务的初学者而言。

这种简化的方法还降低了组装过程中错位的可能性,确保您的项目从一开始就按预期工作。对于业余爱好者来说,这是一种无需专家级技能即可尝试先进设计的便捷方式。

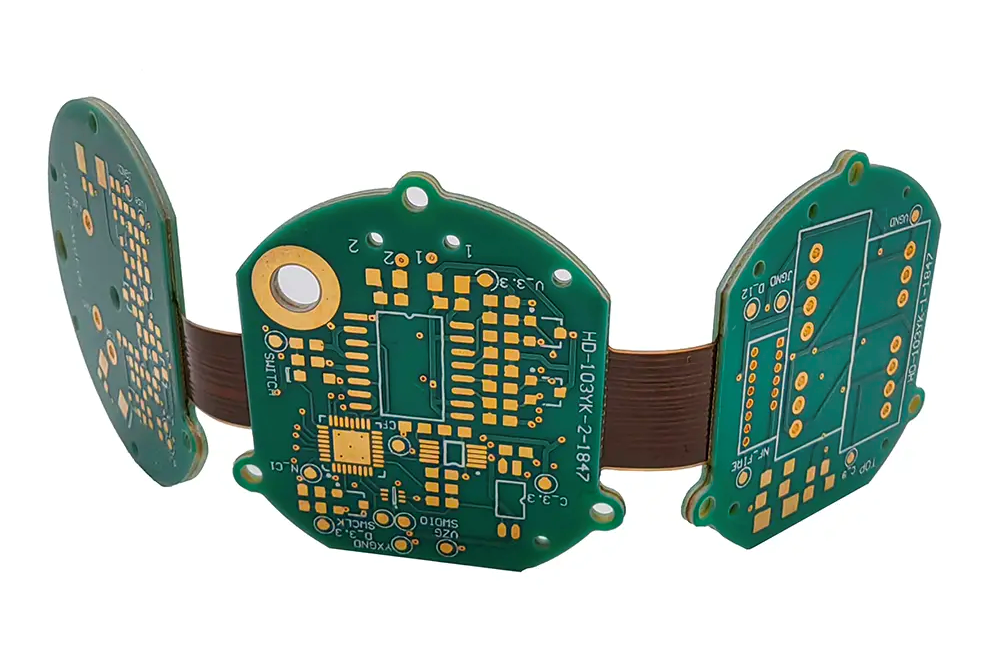

刚柔结合 PCB 折叠,用于紧凑的业余爱好电子设计



刚柔结合PCB在业余爱好项目中的应用

现在我们已经介绍了这些好处,让我们看看将刚柔结合 PCB 用于业余爱好项目的实用方法。这些例子展示了这项技术如何激发创造力并解决 DIY 电子产品中的常见挑战。

1. 可穿戴技术

健身追踪器或定制 LED 手环等可穿戴设备需要符合弯曲形状同时保持耐用性的板子。刚柔结合 PCB 允许业余爱好者设计围绕手腕或其他身体部位弯曲而不会断裂的电路。刚性部分可以容纳微控制器或传感器,而柔性部分则确保紧密贴合。

2. 紧凑型物联网设备

物联网 (IoT) 项目通常涉及小型互连设备,例如智能家居传感器。刚柔结合 PCB 可帮助业余爱好者将更多功能打包到狭小的空间中,无缝连接组件,无需笨重的布线。这对于效率至关重要的电池供电项目特别有用。

3. 机器人和无人机

在机器人技术中,空间和重量限制是常见的障碍。刚柔结合 PCB 使业余爱好者能够创建复杂的控制系统,这些系统可以折叠成紧凑的机器人框架或无人机机身。重量的减轻也提高了性能,允许更长的作时间和更好的机动性。



作为业余爱好者如何开始刚柔结合 PCB 设计

设计刚柔结合 PCB 可能听起来令人生畏,但只要使用正确的工具和方法,即使是初学者也可以解决它。以下分步指南可帮助您开始 DIY 刚柔结合 PCB 之旅,重点关注可用的方法和资源。

第 1 步:了解您的项目要求

在深入设计之前,请定义项目的需求。考虑尺寸限制、组件数量以及您的设备是否会移动或弯曲。例如,可穿戴项目可能需要多个柔性区域,而静态物联网传感器可能只需要一个小的柔性部分。

第 2 步:选择合适的设计软件

为业余爱好者选择用户友好的刚柔结合 PCB 设计软件至关重要。寻找支持刚性和灵活布局并为初学者提供直观界面的工具。许多平台提供免费或低成本版本以及教程,以帮助您学习层堆叠和弯曲半径规划的基础知识。

需要寻找的关键功能包括用于预览电路板折叠方式的 3D 可视化,以及用于避免过度弯曲应力等错误的设计规则检查。这些工具无需高级工程知识即可更轻松地创建专业设计。

第 3 步:规划刚性和柔性部分

在刚柔结合设计中,必须仔细规划以避免损坏柔性区域。确保弯曲半径(挠性截面可以处理而不会开裂的最小半径)在安全范围内——通常至少是挠性层厚度的 10 倍。对于 0.1 毫米厚的柔性层,目标是弯曲半径为 1 毫米或更大。

将微控制器或电源稳压器等关键组件放置在刚性部分以保持稳定性,并使用柔性部件进行互连。这平衡了设计的耐用性和适应性。

第 4 步:与值得信赖的制造商合作

一旦您的设计准备就绪,请与可靠的 PCB 制造服务合作,让您的刚柔结合板栩栩如生。在捷配PCB,我们专注于为业余爱好者提供针对小型项目量身定制的高质量制造和组装服务。上传您的设计文件,我们的团队将确保生产刚柔结合 PCB 的精度,即使是原型。


刚柔结合 PCB 项目中需要考虑的挑战

虽然刚柔结合 PCB 具有令人难以置信的优势,但它们也带来了一些挑战,业余爱好者在开始之前应该意识到这些挑战。了解这些可以帮助您避免常见陷阱并确保成功构建。

1. 初始成本较高

与标准刚性 PCB 相比,由于涉及特殊的材料和制造工艺,刚柔结合设计的原型制作成本可能更高。对于预算紧张的爱好者来说,这可能意味着从更简单的项目开始以证明成本的合理性。然而,长期耐用性和节省空间往往超过前期投资。

2. 设计复杂性

设计刚柔结合 PCB 比传统电路板需要更多的规划。您需要考虑弯曲区域、材料应力和柔性截面的信号完整性。对于初学者来说,这个学习曲线可能很陡峭,但使用正确的软件并从基本设计开始可以简化这个过程。

3. 信号完整性考虑因素

在高速业余爱好项目中,例如涉及射频信号或快速数据传输的项目,信号完整性可能是一个问题。如果设计不当,柔性部分可能会引入阻抗失配。目标是控制阻抗迹线,保持值一致(例如,射频应用为 50 欧姆),并咨询您的制造商以获取有关材料选择的指导,以最大限度地减少信号损失。



在业余爱好项目中使用刚柔结合 PCB 取得成功的秘诀

要充分利用刚柔结合技术,请遵循以下为业余爱好者量身定制的实用技巧:

  • 从小事做起:从一个简单的项目开始,在处理复杂的构建之前学习刚柔结合设计的基础知识。

  • 彻底测试:原型设计并测试您的设计,以确保柔性部分能够承受反复弯曲而不会失效。

  • 利用社区资源:加入电子业余爱好者的在线论坛或社区,分享想法并获取有关刚柔结合项目的建议。

  • 与专家合作:与捷配PCB等制造商合作,为业余爱好者提供从设计审查到生产的支持。

使用刚柔结合 PCB 进行紧凑设计的完成爱好项目



为什么选择捷配PCB来完成您的刚柔结合爱好项目?

我们致力于为电子爱好者提供将他们的想法变为现实所需的工具和服务。我们在刚柔结合 PCB 制造方面的专业知识可确保高质量的电路板能够满足小型和实验项目的独特需求。无论您是创建一次性原型还是扩大到小批量,我们都能提供快速的周转时间、有竞争力的价格和专门的支持来指导您完成整个过程。


我们的在线平台可以轻松上传您的设计、获取即时报价并从头到尾跟踪您的订单。此外,我们的团队随时准备协助优化设计,以确保您的刚柔结合 PCB 在您的业余爱好项目中完美运行。



刚柔结合 PCB 为电子爱好者打开了一个充满可能性的世界,提供无与伦比的空间节省、耐用性和设计灵活性。无论您是为小型电子产品构建刚柔结合 PCB、尝试可穿戴技术还是制造轻型无人机,这项技术都可以改变您的 DIY 创作。通过了解刚柔结合 PCB 的优势并遵循设计和组装的最佳实践,即使是初学者也可以获得专业的结果。
