LED照明应用：高品质双面PCB的优势

在现代照明领域，LED 技术以其效率和多功能性而脱颖而出。在设计 LED 照明系统时，双面 PCB（印刷电路板）具有独特的优势，使其成为工程师和制造商的首选。

什么是双面 PCB，为什么它们对 LED 照明很重要？

双面PCB是在顶部和底部都有导电铜层的电路板。与仅在一侧有元件的单面 PCB 不同，双面板通过利用两个表面允许更复杂的电路和更高的元件密度。这种设计灵活性对于空间、性能和散热是关键问题的 LED 照明应用至关重要。

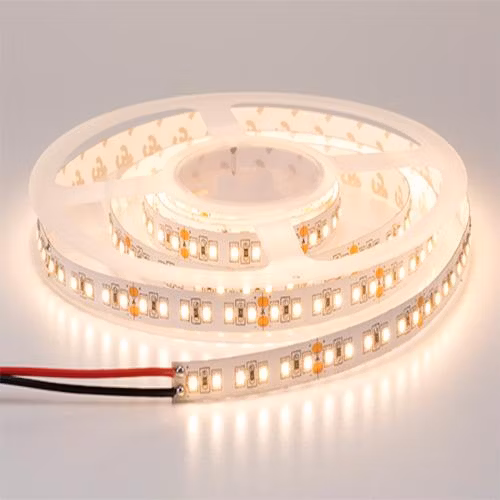

在 LED PCB 设计中，将组件放置在两侧的能力意味着更有效地利用空间，这对于 LED 灯条或小型灯具等紧凑型照明解决方案尤其重要。此外，双面 PCB 可以处理更复杂的布线和配电，使其成为需要强大电气路径的高功率 LED 的理想选择。

双面 PCB 在 LED 照明应用中的主要优势

双面 PCB 在用于 LED 照明系统时具有多种优势。下面，我们将探讨它们如何增强设计灵活性、改善热管理并支持高功率 LED 性能。

1. 增强紧凑型 LED 系统的设计灵活性

双面 PCB 在 LED 照明中的突出优势之一是它们提供了更高的设计灵活性。通过两侧的导电层，工程师可以在更小的占地面积内安装更多的组件。这对于空间有限的 LED 应用特别有用，例如汽车照明、便携式设备或建筑照明灯具。

2. 大功率 LED 的卓越热管理

热管理是 LED PCB 设计的一个重要方面，尤其是在处理产生大量热量的大功率 LED 时。如果管理不当，过多的热量会缩短 LED 的使用寿命并降低其性能。双面 PCB 通过提供更大的散热表面积来帮助应对这一挑战。

通过将 LED 等发热元件放置在一侧，另一侧用于热通孔或散热器，双面 PCB 可以创建有效的热量逸出途径。热管理研究表明，改进散热可以将LED的结温降低多达10°C，从而延长其使用寿命数千小时。这使得双面 PCB 成为高功率 LED 应用的绝佳选择，例如工业照明或户外泛光灯，在这些应用中，热量积聚是一个持续关注的问题。

3. 支持大功率LED配置

大功率 LED 在需要强亮度的应用中越来越受欢迎，例如街道照明、体育场灯和农业植物生长灯。这些 LED 需要更高的电流和电压，这反过来又需要稳健的电路设计。双面 PCB 非常适合这项任务，因为它们可以容纳更厚的铜层和更宽的走线来处理增加的功率负载。

例如，高功率 LED 设置可能需要每个 LED 1A 或更高的电流。双面 PCB 可以将电流分配到多层，从而降低电阻并最大限度地减少压降。这确保了每个 LED 接收一致的功率，从而在整个照明系统中实现均匀的亮度和颜色输出。

4. 中大批量生产具有成本效益

虽然由于其复杂性，双面 PCB 的初始成本可能略高于单面板，但从长远来看，它们通常被证明更具成本效益，特别是对于中大批量生产。将更多功能打包到更小的电路板中的能力降低了总体材料成本并简化了组装。对于 LED 照明制造商来说，这意味着更低的生产费用和更快的上市时间。

双面PCB如何提高LED照明性能

除了核心优势之外，双面 PCB 还通过提高电气效率和可靠性来提高 LED 照明系统的性能。让我们来分析一下这些电路板如何在实际应用中发挥作用。

1. 减少信号损耗，提高电气效率

在 LED 照明中，保持每个 LED 的一致功率传输对于均匀照明至关重要。双面 PCB 允许更短的走线长度和更直接的布线路径，从而最大限度地减少信号损失。这在大型 LED 阵列中尤为重要，因为单面板上的长走线可能会导致电压下降或亮度不均匀。

例如，在排列在网格中的 100 个 LED 面板中，双面 PCB 可以在不同的层上布线电源和接地连接，从而在某些设计中将阻抗降低到每条走线低至 0.1 欧姆。这种低阻抗确保每个 LED 在其最佳电压下运行，标准白光 LED 通常约为 3.2V，从而实现一致的光输出和能源效率。

2. 提高长期使用的可靠性

LED 照明系统通常预计运行数万小时，有时在户外或工业环境等恶劣环境中运行。双面 PCB 通过为组件提供更强的机械支撑并降低走线损坏的风险来提高可靠性。双层结构将应力分布在全板上更均匀，防止热循环过程中出现裂纹或失效。

此外，双面PCB上冗余走线或备份电路的额外空间可以提高容错能力。如果一条走线因腐蚀或磨损而失效，另一侧的备用路径可以保持电路功能，确保不间断的照明性能。

LED 照明中双面 PCB 的设计技巧

创建有效的 LED 照明双面 PCB 需要仔细规划并关注细节。以下是一些优化 PCB 设计以提高性能和寿命的实用技巧。

1. 优先考虑热通孔和散热器集成

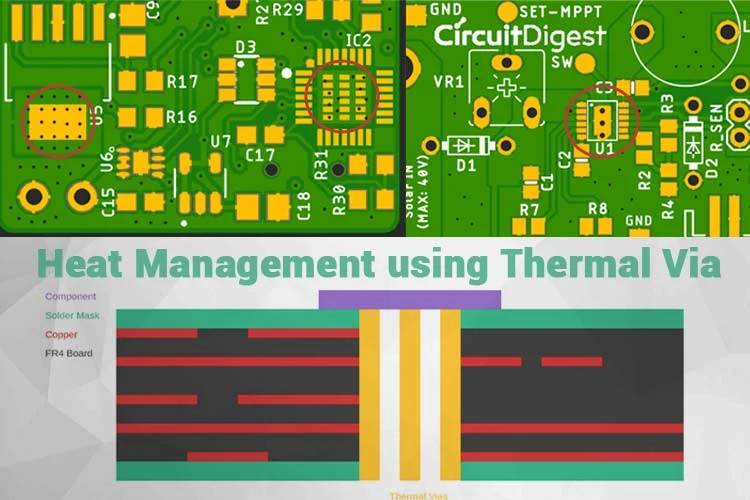

在设计高功率 LED 时，包括热通孔（填充导电材料的小孔），用于将热量从 LED 侧传递到 PCB 的另一侧。将这些过孔与底部的散热器或金属芯层配对，以最大限度地提高散热效果。一种常见的做法是在每个 LED 附近以 1 毫米的间隔使用 0.3 毫米至 0.5 毫米直径的过孔，以获得最佳热性能。

2. 针对当前容量优化走线宽度

确保走线宽度足以处理 LED 所需的电流。对于电流为 1A 的大功率 LED，建议走线宽度至少为 1.5 毫米，铜厚度为 2 盎司（70 微米），以防止过热和电压下降。利用PCB的两侧分割大电流路径，平衡负载并降低电阻。

3. 使用接地层以确保稳定性

在双面PCB的一侧加入一个专用接地层，以稳定电路并减少电磁干扰（EMI）。固体接地层还可以充当额外的散热层，进一步帮助 LED 设计中的热管理。

4. 生产前测试和模拟

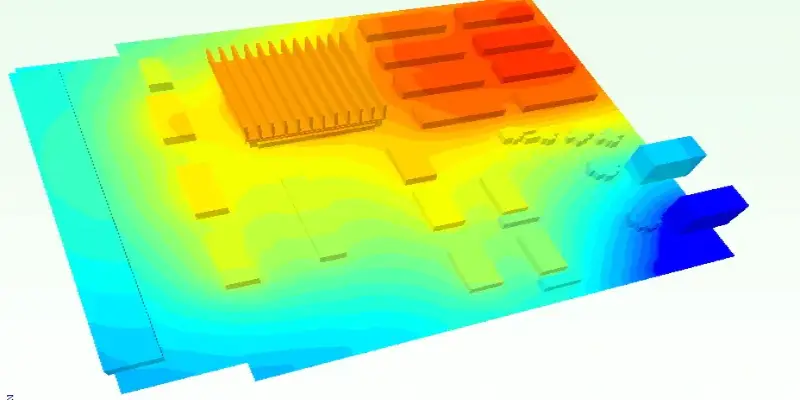

在完成双面 PCB 设计之前，请使用仿真工具测试热性能和电气行为。软件可以预测热点或电压不一致，使您能够调整布局以提高效率。例如，大多数 LED 的最高结温为 85°C，以确保使用寿命超过 50,000 小时。

双面PCB在LED照明中的应用

双面 PCB 因其多功能性和性能优势而被广泛用于各种 LED 照明应用。以下是它们闪耀的几个例子：

• 汽车照明：前灯和尾灯受益于双面 PCB 实现的紧凑、高功率设计，确保在狭小空间内提供明亮的照明。

• 商业照明：办公室和零售照明灯具使用这些 PCB 进行高效的热管理和均匀的光分布。

• 户外照明：路灯和泛光灯依靠双面 PCB 来处理高功率 LED 并承受环境压力。

• 专业照明：用于室内农业或医疗照明系统的植物生长灯利用双面 PCB 的设计灵活性来精确控制光输出。

双面 PCB LED 设计中需要考虑的挑战

虽然双面 PCB 具有许多优点，但在设计和制造过程中需要牢记一些挑战。制造可能比单面板更复杂，需要精确对齐层和过孔。这会增加小批量生产的生产时间和成本。此外，两侧的焊接组件需要小心处理，以避免损坏精密的 LED 组件或产生冷接头。

为了缓解这些问题，请与经验丰富的 PCB 制造合作伙伴合作，他们可以确保高质量的组装和测试。投资自动化焊接和检查流程还可以减少错误并提高最终产品的可靠性。

为什么选择双面PCB进行LED照明？

双面 PCB 是 LED 照明应用的强大解决方案，提供无与伦比的设计灵活性、卓越的热管理以及对大功率 LED 的强大支持。无论您是在开发紧凑型消费照明还是大型工业系统，这些主板都能提供成功所需的性能和可靠性。通过使用双面布局优化 LED PCB 设计，您可以实现更高的效率、更长的使用寿命并节省生产成本。
