PCB设计软件：选择正确的工具以取得成功

在使用 FR-4 材料设计印刷电路板 （PCB） 时，选择正确的软件对于取得成功至关重要。FR-4 是一种广泛使用的阻燃玻璃纤维环氧树脂层压板，需要精确的设计工具来确保功能性、可靠性和可制造性。那么，FR-4 PCB 设计的最佳工具是什么？流行的选项包括Eagle、KiCad、Altium Designer和OrCAD，每个选项都为原理图捕获、布局设计和仿真提供了独特的功能。在本综合指南中，我们将详细探讨这些 FR-4 PCB 设计软件工具，帮助您选择适合您项目需求的工具。

为什么 FR-4 材料在 PCB 设计中很重要

FR-4 是 PCB 制造中最常用的材料，因为它在成本、耐用性和电气性能之间取得了出色的平衡。FR-4 在 1 MHz 时的介电常数约为 4.5，为大多数电子应用提供稳定的绝缘。它还具有良好的耐热性，玻璃化转变温度 （Tg） 通常在 130°C 至 140°C 之间，使其适用于各种设备。然而，使用 FR-4 进行设计需要能够应对特定挑战的软件，例如高速信号的阻抗控制（在现代设计中通常超过 100 MHz）和密集封装组件的热管理。

正确的 FR-4 PCB CAD 软件可确保准确的走线布线、层叠层设计和信号完整性分析，所有这些对于保持性能都至关重要。让我们深入了解可以帮助您成功进行 FR-4 PCB 设计的关键软件工具。

FR-4 PCB 设计软件中需要寻找的主要功能

在探索特定工具之前，了解 FR-4 PCB 设计软件应提供的基本功能非常重要。这些功能可确保您的设计满足功能和制造要求：

• 原理图捕获：用于创建电路图的用户友好界面，支持大型元件库。

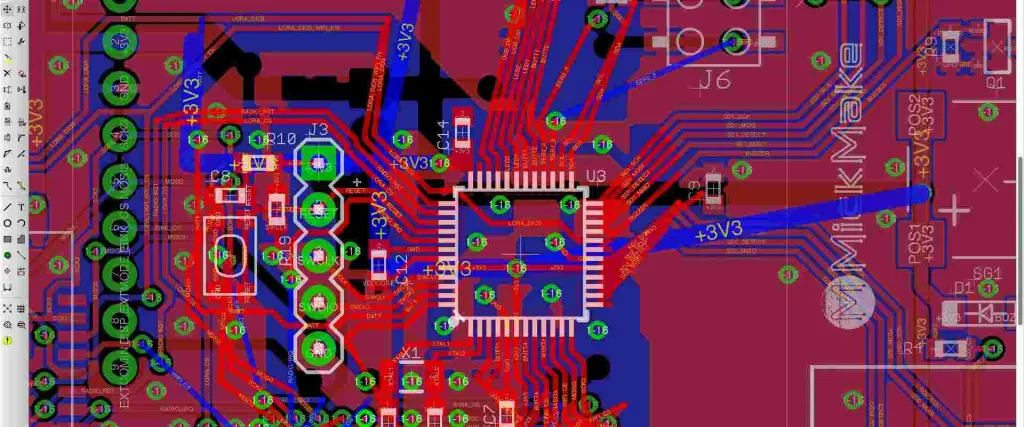

• PCB布局工具：先进的布线功能，可实现精确的走线放置，特别是对于需要受控阻抗的高速信号（例如，许多射频应用为 50 欧姆）。

• 仿真能力：FR-4 PCB 仿真软件应分析信号完整性、热性能和功率分布，以防止串扰或过热等问题。

• 设计规则检查 （DRC）：自动检查以确保您的设计符合制造限制，例如最小走线宽度（标准 FR-4 板通常为 6 密耳或 0.15 毫米）。

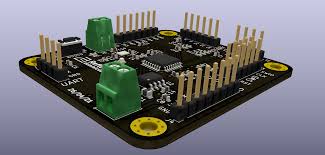

• 3D 可视化：PCB 的 3D 视图，用于验证元件放置和外壳配合，减少机械错误。

• 兼容性： 支持以 Gerber 文件等格式导出设计，这对于制造 FR-4 板至关重要。

考虑到这些功能，让我们研究一些用于 FR-4 PCB 设计的顶级软件选项，重点关注它们的优势和理想用例。

探索顶级 FR-4 PCB 设计软件选项

1. FR-4 项目的 Eagle PCB 设计

Eagle 是一种广泛认可的 PCB 设计工具，提供了简单性和功能性的平衡，使其适合使用 FR-4 材料的业余爱好者和小型专业人士。其直观的界面允许用户轻松创建原理图和布局，并支持多层设计，这在 FR-4 板中很常见（标准应用通常为 2 至 6 层）。

Eagle 的优势之一是其广泛的组件库，其中包括许多与 FR-4 PCB 设计兼容的部件。它还提供自动布线功能，但手动布线通常是高速设计的首选，以保持 50 MHz 以上频率的信号完整性。Eagle 的设计规则检查器有助于确保走线间距和宽度符合制造标准，从而防止生产过程中出现问题。

虽然 Eagle 不像其他一些高级仿真工具那样功能丰富，但它仍然是简单的 FR-4 PCB 项目的可靠选择。其经济实惠且易于使用，使其成为小型设计或教育目的的首选。

2. KiCad PCB设计：FR-4开源电源

KiCad 是一款免费的开源软件，在工程师和业余爱好者中越来越受欢迎，用于 FR-4 PCB 设计。它提供了一整套工具，包括原理图捕获、PCB 布局和 3D 可视化，使其成为设计多层 FR-4 板的多功能选择。

KiCad 擅长通过其先进的布线工具支持复杂的设计，这些工具可以精确控制走线阻抗——这是 FR-4 材料上高速信号的关键因素，其中不匹配的阻抗会导致信号反射。其内置计算器工具有助于确定特定电流容量的走线宽度（例如，10 μm 铜厚度下 1A 的 35 mil 走线）。此外，KiCad 活跃的社区提供了大量插件和资源，增强了其仿真和设计验证的能力。

对于那些预算有限或寻求开源解决方案的人来说，KiCad 是一款功能强大的 FR-4 PCB CAD 软件选项。它的学习曲线可能比一些付费工具更陡峭，但成本节约和灵活性是显着的优势。

3. Altium Designer：专业级FR-4 PCB设计

Altium Designer 是专业人士经常选择的高级工具，用于复杂的 FR-4 PCB 项目。它提供了一个一体化平台，具有原理图设计、PCB 布局和仿真的高级功能，确保设计过程各个方面的高精度。

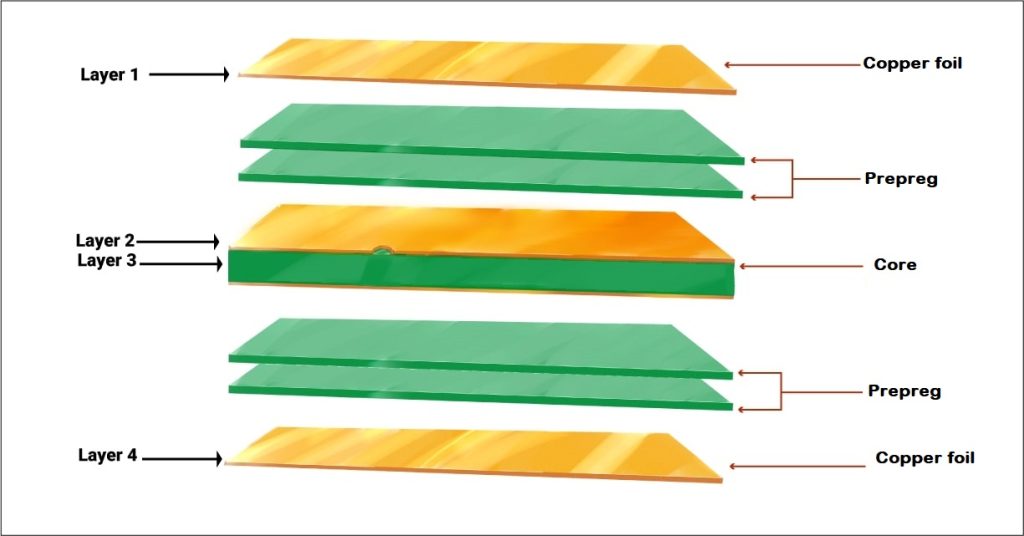

Altium Designer的突出功能之一是其强大的信号完整性分析，这对于处理高速信号（在某些情况下高达几GHz）的FR-4板至关重要。它允许用户模拟和调整阻抗失配，确保干净的信号传输。该软件还支持详细的层叠层管理，这对于多层FR-4设计至关重要，因为层间电容会影响性能（对于1 MHz的标准FR-4，通常约为每平方英寸1 pF）。

此外，Altium Designer 还提供实时协作工具，使其成为基于团队的项目的理想选择。虽然它的价格较高，但其全面的功能集和可靠性使其成为专业级 FR-4 PCB 设计的首选。

4. OrCAD PCB设计：企业级精度

OrCAD 是另一款专为企业级 FR-4 PCB 设计量身定制的强大软件。OrCAD 以其与高级仿真工具的集成而闻名，允许工程师对 FR-4 板上的功率分布、热行为和电磁干扰 （EMI） 进行详细分析。这对于需要考虑散热的设计特别有用，因为 FR-4 的导热系数约为 0.3 W/m·K，需要仔细的热管理。

OrCAD 的约束驱动设计环境可确保遵循所有设计规则，从而最大限度地减少制造过程中的错误。例如，它可以强制执行最小过孔尺寸（FR-4 板通常为 0.3 毫米）和走线间隙以防止短路。它与其他工程工具的无缝集成也使其成为 FR-4 PCB 必须满足严格行业标准的大型项目的最爱。

虽然 OrCAD 最适合经验丰富的用户和大型组织，但其精度和仿真功能使其成为复杂 FR-4 PCB 设计的顶级选择。

比较 FR-4 PCB 设计软件：哪一款适合您的需求？

选择合适的 FR-4 PCB 设计软件取决于您的项目要求、预算和经验水平。以下是帮助您做出决定的快速比较：

• 鹰：最适合初学者和小型项目。如果您需要一种经济实惠、用户友好的工具来进行多达 4 层的基本 FR-4 设计，那么它是理想的选择。

• KiCad：非常适合精打细算的用户或开源爱好者。非常适合具有强大社区支持的中型到复杂的 FR-4 PCB 设计。

• Altium设计器：适用于在需要高级仿真和协作工具的高速多层 FR-4 板上工作的专业工程师。

• 或CAD：非常适合精度、集成和详细的 FR-4 PCB 仿真软件至关重要的企业级项目。

考虑您的设计复杂性和长期需求。例如，如果您正在设计信号速度高于500 MHz的高频板，那么Altium Designer或OrCAD等具有内置信号完整性分析的工具是值得投资的。对于更简单的项目，Eagle 或 KiCad 可以在不花太多钱的情况下提供出色的结果。

使用软件工具优化 FR-4 PCB 设计的技巧

无论您选择哪种软件，优化 FR-4 PCB 设计流程都可以节省时间并减少错误。以下是一些增强工作流程的实用技巧：

1. 从清晰的原理图开始：在进入布局之前，请确保原理图准确无误。原理图中的错误可能会导致代价高昂的重新设计。

2. 注意阻抗：使用软件的阻抗计算器来匹配高速信号的走线宽度和间距。对于 FR-4,50 欧姆阻抗通常需要在 1 盎司铜层上具有约 11 密耳的走线宽度。

3. 尽早并经常进行模拟：在完成设计之前，使用 FR-4 PCB 仿真软件功能测试信号完整性和热问题。这可以防止过热等故障，考虑到 FR-4 的中等导热性，这一点至关重要。

4. 检查设计规则：始终运行 DRC 以发现制造问题，例如走线间距不足（对于大多数 FR-4 制造商来说，至少为 6 密耳）。

5. 3D 审查：使用 3D 可视化来确认元件放置并确保没有机械冲突，特别是对于密集填充的 FR-4 板。

为您的项目寻找最佳的 FR-4 PCB 设计软件

使用 FR-4 材料设计 PCB 需要仔细关注细节和正确的软件工具以确保成功。无论您选择 Eagle 是因为它的简单性，KiCad 是因为它的成本效益，Altium Designer 是因为它的专业级功能，还是 OrCAD 是因为它的企业级精度，这些 FR-4 PCB CAD 软件选项中的每一个都提供了针对不同需求量身定制的独特优势。通过了解您的项目要求（例如层数、信号速度或预算），您可以选择最能支持您目标的工具。
