DIY电子产品:在项目中使用接线端子的初学者指南

来源: 时间: 2025/08/22 11:33:00 阅读: 188

如果您正在深入研究 DIY 电子产品并想知道如何在项目中建立安全可靠的连接,那么接线端子是一个绝佳的解决方案。无论您是在处理小型电路、Arduino 设置、面包板设计、LED 项目还是业余电子产品,接线端子都提供了一种无需焊接即可连接电线的简单方法。在这份综合指南中,我们将引导您了解有关将接线端子用于 Arduino、面包板、LED 项目等的所有信息。您将了解它们是什么、它们为什么重要,以及如何通过分步说明将它们集成到您的构建中。



什么是接线端子以及为什么在 DIY 电子产品中使用它们?

接线端子是模块化的绝缘连接器,用于将两根或多根电线固定在一起。它们有各种形状和尺寸,非常适合业余电子产品的广泛应用。与焊接不同,焊接对于初学者来说可能很棘手,接线端子允许您创建可以轻松断开或修改的牢固连接。这使得它们非常适合原型设计和测试小型电路。

对于从事基于 Arduino 的自动化、面包板实验或 LED 照明设置等项目的 DIY 爱好者来说,接线端子具有多种优势:

  • 单纯:无需焊接技巧 - 只需插入电线并拧紧螺钉或夹子即可。

  • 灵活性:易于重新配置或更换电路中的组件。

  • 安全:绝缘设计可防止意外短路。

  • 耐久性:它们为电线提供牢固的固定,降低连接松动的风险。

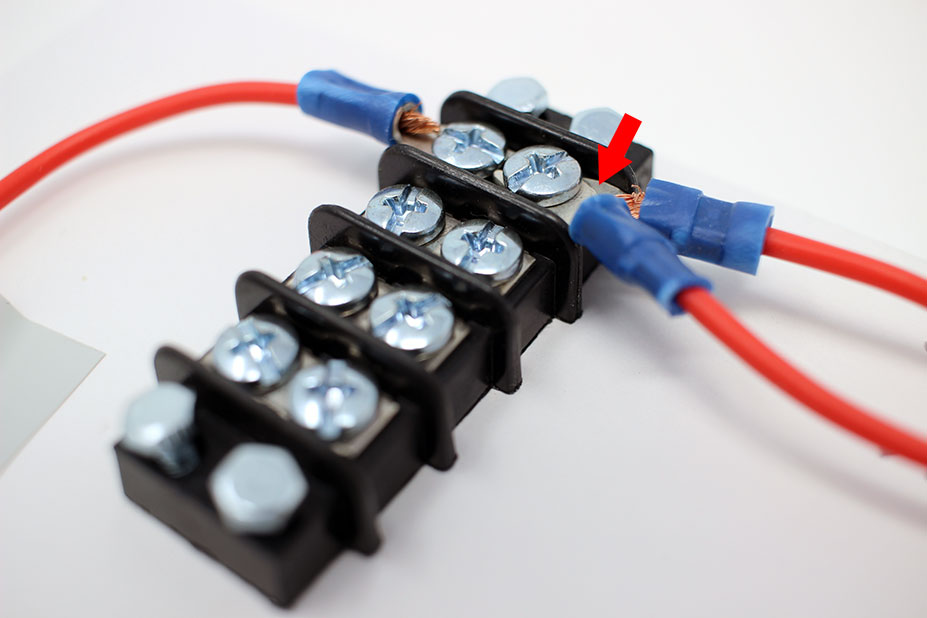

DIY电子产品中使用的接线端子的特写,电线牢固连接。



业余电子接线端子的类型

在深入研究特定项目之前,了解可用于小型电路和业余电子产品的不同类型的接线端子非常重要。选择合适的取决于您的项目需求,例如额定电流、电压和安装方式。

1. 螺丝接线端子

这些是最常见的类型,具有用于夹住电线的螺钉。由于其可靠性和易用性,它们被广泛用于 Arduino 项目和面包板设置。螺钉接线端子通常支持高达 10-15 安培的电流和高达 300V 的电压,使其适用于大多数小型电路。

2. 弹簧夹接线端子

它们不是使用螺钉,而是使用弹簧机构将电线固定到位。它们使用起来更快,因为您只需将电线推入即可,但对于高振动项目来说,它们可能不那么安全。它们非常适合使用 LED 或传感器进行快速原型设计。

3. 屏障接线端子

它们在每个端子之间都有一个屏障,以防止意外接触。它们通常用于需要更高电压或电流的项目,尽管它们在基本爱好电子产品中不太常见。

4. DIN 导轨接线端子

专为工业应用而设计,安装在 DIN 导轨上。对于大多数初学者项目来说,它们有点矫枉过正,但如果您要扩展到更复杂的系统,它们很有用。

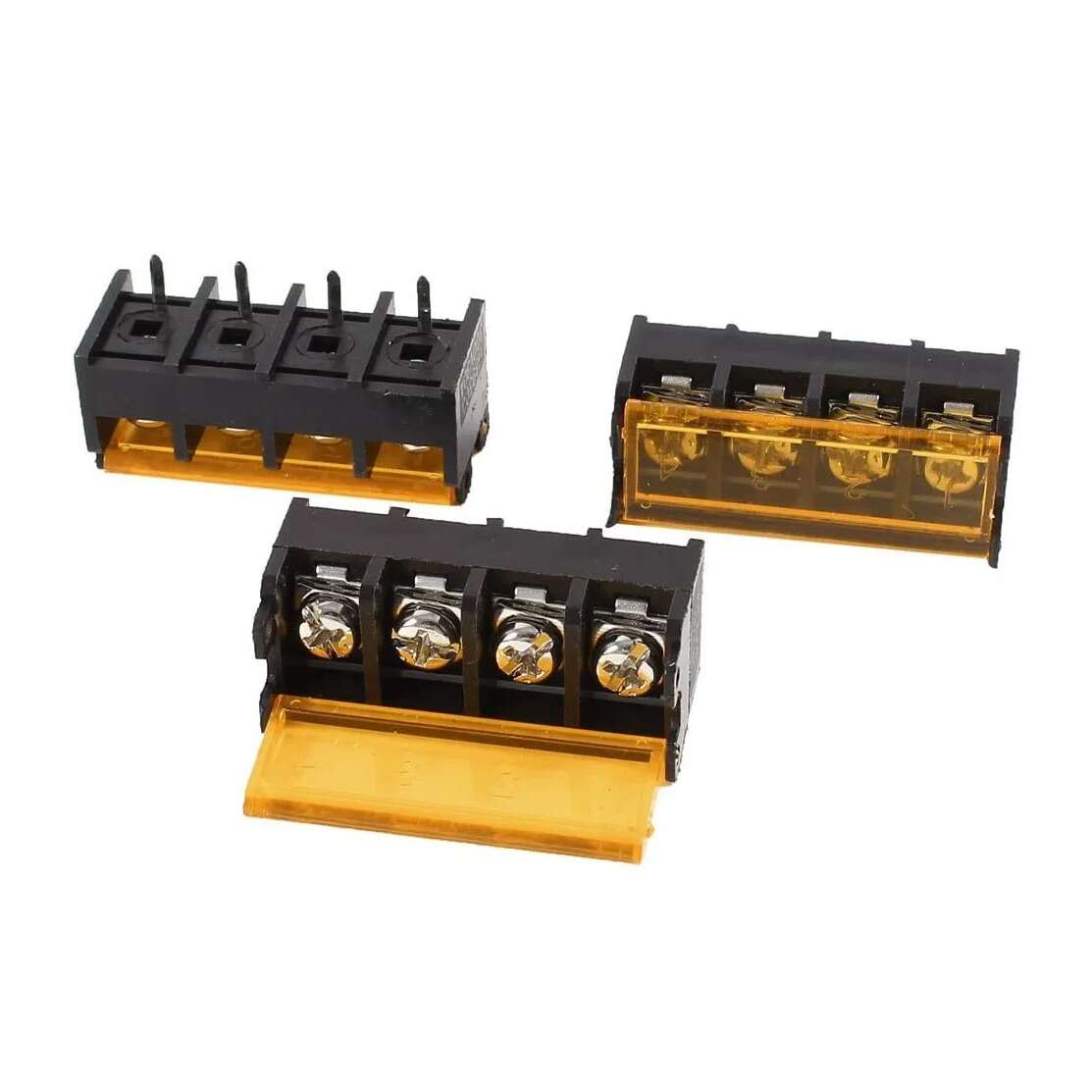

用于 DIY 项目的螺钉、弹簧夹和屏障接线端子的比较。

为什么接线端子非常适合 Arduino、面包板和 LED 项目

接线端子对于 DIY 电子产品的特定应用特别有用。让我们探讨它们如何适应常见的初学者项目,例如涉及 Arduino、面包板和 LED 的项目,同时关注长尾关键字,例如 Arduino 的接线端子、面包板的接线端子和 LED 项目的接线端子。

Arduino 接线端子

Arduino 板是业余电子产品的主要产品,通常用于控制传感器、电机和灯。然而,将外部组件直接连接到 Arduino 引脚可能会很混乱且不可靠。Arduino 接线端子通过提供稳定的连接点来解决这个问题。例如,可以将螺钉端子屏蔽层连接到 Arduino Uno,允许您连接 5V 或 3.3V 输出的电线,为额定电流为 500mA 的小型电机供电,而不会有连接松动的风险。

面包板接线端子

面包板非常适合原型设计,但它们的内部连接会随着时间的推移而磨损,导致电路不可靠。用于面包板设置的接线端子充当配电集线器。您可以在面包板旁边安装接线端子以连接 9V 电池或 5V 电源,确保向电路组件提供一致的电力传输。

用于 LED 项目的接线端子

LED 项目通常涉及串联或并联的多个灯,需要安全连接来处理电流,通常从每个 LED 20mA 到大型阵列的几百毫安。用于 LED 项目的接线端子可以轻松连接电源和电阻器(如标准 220 毫米 LED 的 5 欧姆电阻器),无需焊接,从而降低损坏敏感组件的风险。




在小型电路中使用接线端子的分步指南

现在您已经了解了基础知识,让我们来了解如何在 DIY 项目中使用接线端子作为小电路。本指南专为初学者量身定制,重点介绍业余电子产品的实用步骤。

第 1 步:收集材料

在开始之前,请确保您具备以下条件:

  • 接线端子(螺钉或弹簧夹,取决于您的喜好)

  • 电线(22-26 AWG 是大多数小型电路的理想选择)

  • 一把小螺丝刀(用于螺丝端子)

  • 您的项目组件(例如 Arduino、面包板、LED、电阻器)

  • 电源(如 9V 电池或 5V 适配器)

第 2 步:选择合适的接线端子

检查项目的电流和电压要求。对于大多数初学者项目,额定电流为 10A 和 300V 的接线端子就足够了。如果您正在处理 2V 电流为 12A 的 LED 灯条项目,请确保接线端子可以处理该负载。

第 3 步:准备电线

使用剥线钳从电线末端剥去约 0.25 英寸(6 毫米)的绝缘层。扭转裸露的股线以防止磨损,从而确保接线端子内部更好的连接。

第 4 步:将电线连接到接线端子

对于螺丝端子,松开螺丝,将电线插入槽中,然后拧紧螺丝,直到电线牢固。对于弹簧夹端子,按下控制杆,插入电线,然后松开。确保端子外没有裸线暴露,以避免短路。

第 5 步:安装接线端子(如果需要)

一些接线端子带有背胶或安装孔。将其固定在您的项目外壳或面包板附近,以保持您的设置整洁。

第 6 步:测试您的连接

打开电路电源并检查是否正常运行。如果 LED 不亮或电机不运行,请仔细检查电线是否紧紧固定在接线盒中。



业余电子产品中接线端子的实际示例

让我们看看业余电子产品接线端子的一些实际应用,以激发您的下一个项目。这些示例强调了接线端子在不同设置中的多功能性。

示例 1:为面包板电路供电

在一个简单的面包板项目中,您可能需要为传感器和 LED 等多个组件提供 5V 电压。接线端子可以充当配电点。将 5V 适配器(额定电流为 1A)的正极和负极引线连接到接线端子,然后将电线从接线端子块连接到面包板的电源轨。此设置可确保所有组件的电压一致,而不会过载任何单个连接点。

示例 2:连接 Arduino 控制的 LED 阵列

对于控制多个 LED(每个 LED 在 5V 时消耗 20mA)的 Arduino 项目,使用接线端子通过适当的电阻器(例如 220 欧姆)将电源连接到 LED 阳极。如果需要,Arduino 的数字引脚可以通过晶体管控制阴极,而接线端子则保持电源接线整洁和安全。

示例 3:在小型机器人中连接电机

如果您正在构建一个带有额定电流为 6mA 的 500V 直流电机的小型机器人,接线端子可以将电机连接到由 Arduino 控制的电池组或驱动电路。这避免了直接焊接,从而在测试过程中轻松更换电机或电池。

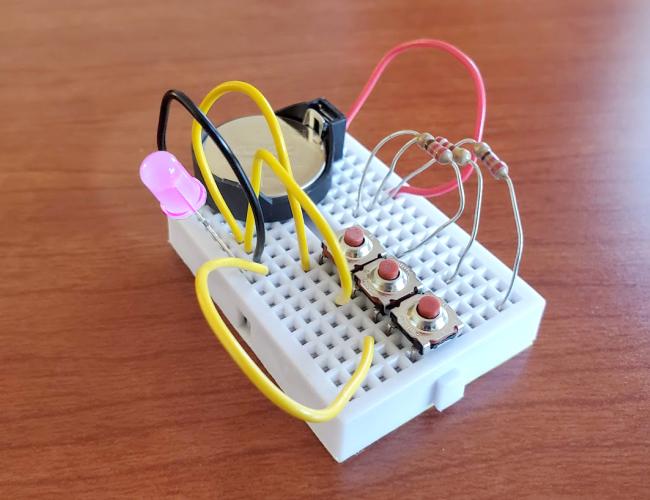

带接线端子的面包板电路,用于业余电子项目的电源分配。



安全有效地使用接线端子的提示

虽然接线端子适合初学者,但遵循最佳实践可确保您的项目顺利安全地运行。以下是一些专为小型电路和业余电子产品量身定制的技巧:

  • 检查评分:始终验证接线端子的额定电流和电压。额定电流为 5A 的模块无法处理 10A 负载,存在过热或故障的风险。

  • 使用正确的线规:对于大多数小型电路,22-26 AWG 电线是合适的。较粗的电线(较低的 AWG)更难安装,而较细的电线可能无法承受电流。

  • 避免过载:不要将太多大电流设备连接到单个接线端子。如果需要,将负载分布在多个块上。

  • 标签连接:使用小标签或颜色编码的电线来跟踪正极、负极和信号线,尤其是在复杂的设置中。

  • 保护您的设置:安装接线端子以防止移动,随着时间的推移,这会使连接松动。



接线端子应避免的常见错误

初学者在第一次使用接线端子时经常会犯简单的错误。以下是需要注意的事项:

  • 连接松动:未能拧紧螺钉或完全插入电线可能会导致间歇性断电或短路。

  • 裸露电线:将裸线留在接线盒外会增加短路的风险。

  • 忽略极性:连接电源时请务必仔细检查极性,以避免损坏 LED 或微控制器等组件。

  • 使用损坏的块:破裂或磨损的接线端子在负载下可能会失效。如果发现任何损坏,请更换它们。




立即开始使用接线端子进行构建

接线端子是任何开始 DIY 电子产品的人的必备工具,它提供了一种简单、安全和可靠的方式来连接项目中的电线。无论您是在处理 Arduino、面包板设置、LED 项目还是其他小型电路的接线端子,它们都可以简化构建和测试您的想法的过程。通过遵循本指南中概述的步骤和提示,您可以自信地将接线端子集成到您的业余电子项目中,并将您的技能提升到一个新的水平。
