石油和天然气中的柔性PCB：应用和设计注意事项

在充满挑战的石油和天然气领域，技术必须承受极端条件，同时提供可靠的性能。柔性 PCB（印刷电路板）已成为该行业的重要解决方案，可在恶劣环境中提供适应性、耐用性和效率。

什么是柔性 PCB，为什么它们对石油和天然气至关重要？

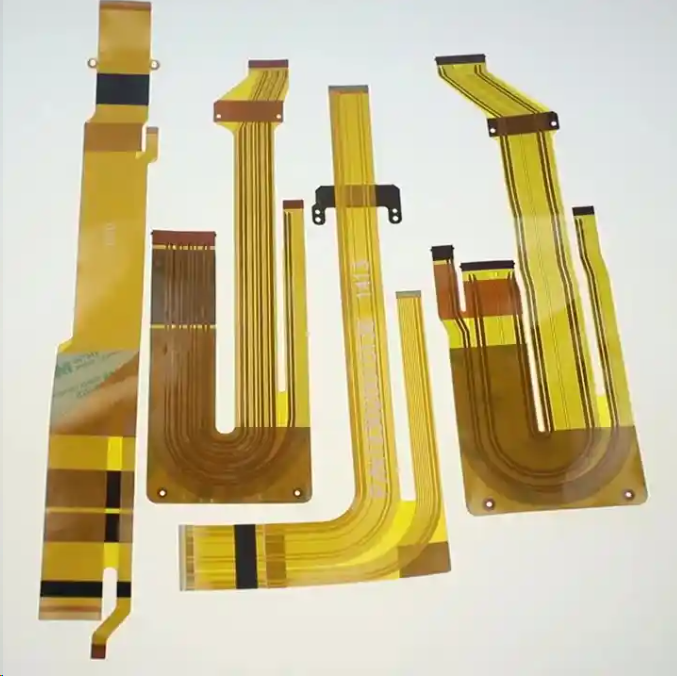

柔性 PCB，通常称为柔性电路，是一种薄而轻的电路板，由允许它们弯曲并适应各种形状的材料制成。与传统的刚性 PCB 不同，柔性电路可以适应狭小的空间并承受机械应力，使其成为动态和密闭环境的理想选择。

在石油和天然气行业，设备通常在极端温度、高压和腐蚀性条件下运行。柔性 PCB 至关重要，因为它们可以设计为在保持功能的同时抵抗这些恶劣因素。例如，它们广泛用于钻孔测量的井下工具，温度范围为 -40°C 至 200°C 以上。 它们处理此类条件的能力使其成为该领域工业传感器技术的首选。

柔性 PCB 在石油和天然气领域的主要应用

柔性 PCB 在石油和天然气中的应用非常广泛，因为它们支持勘探、钻井和生产中的关键作。以下是突出其重要性的一些主要用途：

1. 井下传感器和监控系统

用于钻井和勘探的井下工具依靠传感器来测量温度、压力和其他参数。柔性 PCB 通常集成到这些工具中，因为它们的形状可以适应紧凑的设计并承受超过 200°C 的温度。 它们的轻质特性还减轻了设备的整体重量，提高了效率。

2. 管道检查和维护

管道检测设备通常称为“清管器”，使用电子系统来检测泄漏、腐蚀或堵塞。柔性 PCB 被用于这些设备，因为它们能够适应管道内的弯曲和狭窄空间。即使在腐蚀性环境中，它们的耐用性也能确保可靠的数据收集。

3. 海上平台控制系统

海上平台不断面临盐水、湿度和温度波动。柔性 PCB 被整合到这些平台上的控制系统和通信设备中，在保持信号完整性的同时提供对环境压力的抵抗力。

4. 可穿戴和便携式设备

石油和天然气领域的现场工作人员经常使用便携式诊断工具或可穿戴技术进行实时监控。柔性 PCB 可以设计紧凑、轻便的设备，这些设备可以随着移动而弯曲，确保舒适性和功能性。

适用于高温环境的柔性 PCB 材料

石油和天然气应用中最大的挑战之一是设计能够承受极端高温的电子设备。材料的选择对于确保可靠性至关重要。当专注于高温柔性 PCB 材料时，有几种选择因其耐热性和耐化学性而脱颖而出。

聚酰亚胺作为芯材

聚酰亚胺是高温应用柔性 PCB 中最常用的材料。它可以在-200°C至400°C的温度范围内运行，使其适用于井下工具和其他暴露在高温下的设备。聚酰亚胺还具有出色的耐化学性，可保护电路免受油、溶剂和石油和天然气环境中常见的其他物质的影响。

PEEK 具有极高的耐用性

PEEK PCB，或使用聚醚醚酮作为基板材料的 PCB，因其在压力和高温下的卓越性能而受到关注。PEEK 是一种高性能聚合物，可在高达 250°C 的温度下保持机械强度和稳定性。 它通常用于热阻和结构完整性都至关重要的应用，例如深井钻井设备。其耐磨性和耐腐蚀性进一步增强了其对恶劣条件的适用性。

导电铜箔

柔性 PCB 中的导电层通常由铜箔制成，因为它具有优异的电气性能。对于高温应用，压制退火铜是首选，因为与标准铜相比，它具有更好的柔韧性和热稳定性，即使在应力下也能确保一致的性能。

石油和天然气中柔性 PCB 的设计注意事项

为石油和天然气创建成功的柔性 PCB 设计需要仔细规划，以应对行业的独特挑战。以下是设计过程中需要考虑的关键因素，以确保可靠性和性能。

1. 热管理

散热是高温环境中的一个主要问题。由聚酰亚胺等材料制成的柔性 PCB 比许多刚性板材料更能自然散热。设计人员还应尽可能采用热通孔和散热器来管理温度。例如，在井下应用中，确保关键部件的温度保持在 200°C 以下可以防止故障，即使环境条件更高。

2. 机械灵活性和耐用性

柔性 PCB 必须能够承受弯曲和振动，而不会破裂或失去连接。设计人员需要选择合适的弯曲半径，通常至少为动态弯曲应用板厚度的 6 倍。可以在容易受力的区域添加加强筋等增强材料，确保板材能够承受钻孔作业中常见的机械冲击。

3. 耐化学性和耐环境性

石油和天然气环境使电子设备暴露在硫化氢和钻井液等腐蚀性物质中。保护涂层，例如保形涂层，可以保护柔性 PCB 免受湿气和化学品的影响。此外，使用具有固有耐化学性的材料，如 PEEK 或聚酰亚胺，可以增加额外的耐用性。

4. 恶劣条件下的信号完整性

保持信号完整性对于石油和天然气中的传感器和通信设备至关重要。设计人员应尽量减少走线长度，并使用交叉影线接地层来减少电磁干扰 （EMI）。对于高频信号，阻抗控制至关重要，单端走线的典型目标值约为 50 欧姆，以确保准确的数据传输。

5. 紧凑轻巧的设计

石油和天然气设备的空间通常有限，需要紧凑的设计。柔性 PCB 可以折叠或分层以适应狭小的空间，从而减少整体占地面积。例如，多层柔性电路的厚度仅为 0.2 mm，同时支持复杂的电路，非常适合便携式诊断工具。

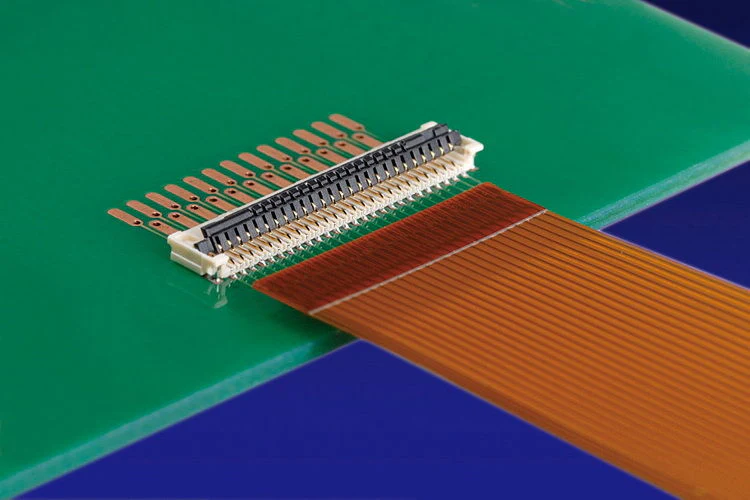

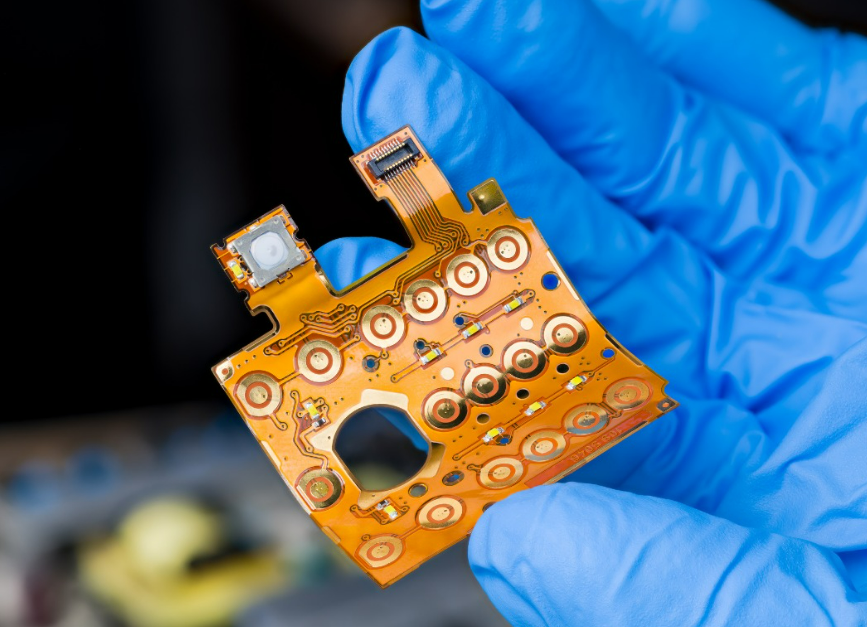

用于石油和天然气应用的柔性 PCB 组装

石油和天然气柔性 PCB 组装过程需要精度，以确保最终产品符合严格的行业标准。以下是组装过程中需要关注的一些重要方面：

恶劣环境的组件选择

柔性 PCB 上使用的组件必须具有耐高温和抗振动的额定值。例如，陶瓷电容器应放置在远离安装孔的地方，以避免热膨胀差异引起的应力裂纹，这是在不同温度下运行的石油和天然气设备中的常见问题。

无胶层压板，可靠性高

在高温柔性 PCB 组装中，无胶层压板比基于粘合剂的层压板更受欢迎，因为它们具有更好的热稳定性。粘合剂在 150°C 以上的温度下会随着时间的推移而降解，导致分层和失效。无胶选项可确保在极端条件下的长期可靠性。

性能和耐用性测试

在部署之前，组装的柔性 PCB 应经过严格的测试，包括热循环（例如，-40°C 至 200°C 进行 500 次循环）和振动测试以模拟现场条件。这些测试证实该板可以在不影响功能的情况下应对石油和天然气作的压力。

在石油和天然气中使用柔性 PCB 的好处

柔性 PCB 为石油和天然气应用带来了多种优势，使其成为刚性替代品的首选：

• 空间效率：它们的弯曲和折叠能力允许在紧凑的设备中实现创新设计，从而节省宝贵的空间。

• 减肥：柔性电路明显更轻，一些设计的重量不到每平方英寸 1 克，这对于便携式和井下工具至关重要。

• 耐久性：耐热、耐化学品和机械应力可确保长期性能，降低维护成本。

• 成本效益：虽然初始设计成本可能较高，但在某些情况下，对连接器和电缆需求的减少可以将整体系统成本降低多达 30%。

柔性PCB实施的挑战和解决方案

尽管有其好处，但在石油和天然气中实施柔性 PCB 也面临着挑战。随着时间的推移，高温环境会导致材料降解，复杂的设计可能会增加制造成本。然而，使用 PEEK 等先进材料和结合强大的测试协议等解决方案可以缓解这些问题。与了解柔性电路设计细微差别的经验丰富的制造商合作还可以确保在流程的早期解决潜在问题。

用柔性 PCB 推动石油和天然气创新

柔性 PCB 正在改变石油和天然气行业，为地球上一些最恶劣的环境提供可靠、紧凑和耐用的电子设备。从井下传感器到管道检测工具，它们在石油和天然气中的应用非常广泛且不断增长。通过专注于正确的材料，例如聚酰亚胺和 PEEK PCB，并遵守石油和天然气柔性 PCB 设计的最佳实践，工程师可以创建满足最严格要求的解决方案。
