解决安全摄像头PCB中的常见问题：技术人员实用指南

安全摄像头对于安全和监控至关重要，但当其印刷电路板 （PCB） 发生故障时，可能会导致代价高昂的停机或安全性受到损害。如果您是一名技术人员，正在寻找“安全摄像头 PCB 维修”或“闭路电视 PCB 故障排除”等问题的解决方案，那么您来对地方了。本指南提供了详细的分步方法来诊断安全摄像头中的 PCB 故障、修复损坏的安全摄像头 PCB 以及掌握安全摄像头 PCB 返工。无论您是在处理电源问题、信号丢失还是组件损坏，我们都会引导您完成实用的解决方案，让您的系统重新上线。

为什么安全摄像头 PCB 会失效？

了解安全摄像头 PCB 故障的根本原因是有效排除故障的第一步。这些板是任何闭路电视系统的核心，控制配电、视频处理和数据传输。故障可能会破坏整个系统，它们通常源于一些常见问题：

• 电涌和过压：安全摄像头经常暴露在波动的电源下，尤其是在户外设置中。高于典型 12V 直流输入（大多数相机常见）的浪涌可能会损坏电容器或稳压器等组件。

• 环境破坏：湿气、灰尘和极端温度会腐蚀痕迹或损坏组件。例如，湿度高于 85% 会导致焊点氧化。

• 身体压力：安装过程中的振动或处理不当可能会使焊点破裂或使表面贴装组件脱落。

• 组件老化：随着时间的推移，电解电容器等组件会退化，通常在连续运行 2-5 年后就会失效，导致功率不稳定。

• 制造缺陷：焊接不良、走线薄弱或组件质量低劣可能会导致开箱即用或使用最少后出现故障。

通过识别这些原因，技术人员可以缩小闭路电视 PCB 故障排除过程中的潜在问题范围，并采取措施防止将来出现问题。

诊断安全摄像头 PCB 故障的基本工具

在开始维修之前，拥有正确的工具对于准确诊断和安全返工至关重要。以下是安全摄像头 PCB 维修必备设备列表：

• 万用表：用于测量电压、电阻和连续性。对于检查电源线（例如，确保稳定的 12V 或 24V 输入）和识别短路至关重要。

• 示波器： 可用于分析视频信号输出或时钟信号，通常在标准闭路电视系统的 27 MHz 等频率下工作。

• 烙铁和热风返修台：更换元件或回流焊点时需要。使用细头烙铁 （15-30W） 对小型 SMD 零件进行精度提升。

• 放大镜或显微镜：检查走线上的微小焊点或细纹裂纹，尤其是在密集的电路板上。

• 拆焊工具：灯芯或拆焊泵可去除旧焊料而不损坏焊盘。

• ESD保护：防静电腕带和垫子可防止静电放电，静电放电会损坏敏感 IC。

有了这些工具，您将有能力开始诊断和修复损坏的安全摄像头 PCB。

诊断安全摄像头 PCB 故障的分步指南

诊断安全摄像头 PCB 中的问题需要采用系统方法来有效地查明问题。请按照以下步骤准确识别故障：

1. 目视检查

首先使用放大工具在光线充足的情况下检查 PCB。查找：

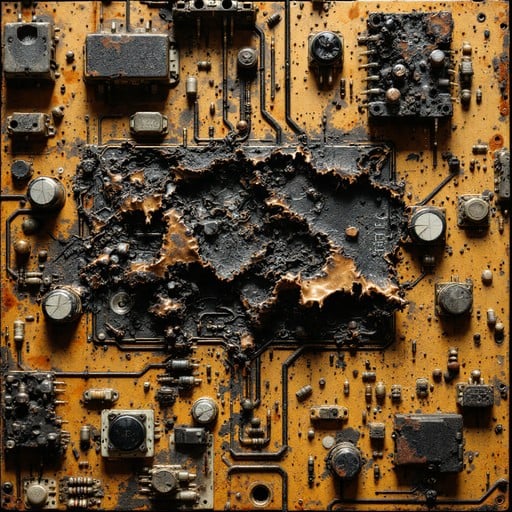

• 部件烧毁或变色，表明过热或短路。

• 焊点破裂或走线断裂，通常是由物理应力引起的。

• 电容器膨胀或泄漏，这是电源电路故障的常见迹象。

• 受潮造成的腐蚀或残留物，尤其是连接器附近。

2. 电源测试

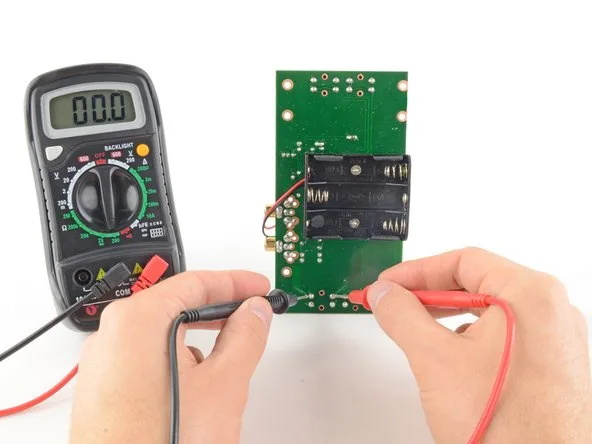

使用万用表验证输入电压。大多数安全摄像头在 12V 或 24V DC 下运行。如果电压超出预期范围（例如，11V 系统低于 14V 或高于 12V），则问题可能出在电源适配器或内部稳压器上。检查：

• 电源走线的连续性，确保没有中断。

• 电源层和接地层之间的短路，通常是由焊桥引起的。

3. 信号测试

如果相机开机但没有显示视频输出，则问题可能出在信号处理部分。使用示波器测量视频输出信号（通常是 1V 峰峰值的模拟 CVBS 或 IP 摄像机的数字信号）。查找：

• 信号缺失或失真，这可能表明图像传感器或处理 IC 出现故障。

• 时钟信号问题，通常在 27 MHz 左右，这可能会中断视频编码。

4. 组件测试

用万用表测试电阻器、电容器和二极管等单个组件。例如，电源滤波器电路中的电容值应接近其额定规格（例如，100μF ±10%）。更换任何与其预期值明显偏离的组件。

安全摄像头 PCB 的常见问题和修复

现在您已经诊断了问题，让我们探讨具体问题以及如何修复损坏的安全摄像头 PCB。以下是最常见的故障及其解决方案：

1. 无电源或间歇电源

原因：电源电路中的稳压器故障、保险丝熔断或电容器损坏。

修复：

• 检查输入保险丝或二极管的连续性。如果打开则更换。

• 测试稳压器（例如，用于 7805V 输出的 5）以确保其提供正确的电压。如果没有，请更换为兼容部件。

• 检查电源输入附近的电解电容器。电容下降到额定值的80%以下（例如，100μF电容为80μF）表示故障，请更换为相同额定值的部件。

2. 无视频输出

原因：图像传感器故障、视频处理 IC 损坏或信号走线损坏。

修复：

• 验证图像传感器的电源（通常为 3.3V 或 5V）。如果没有，请追踪电源线是否有断路或短路。

• 使用示波器检查视频输出信号。如果不存在，则传感器或处理芯片可能需要更换——这是一项需要热风返修站的精细任务。

• 检查传感器和输出连接器之间的走线是否连续。如果需要，使用导电环氧树脂或细线修复断裂的走线。

3. 视频失真或嘈杂

原因：干扰、信号路径中的电容器故障或接地问题。

修复：

• 检查接地点是否正确连接。接地不良会将噪声引入视频信号。

• 如果信号滤波电路中的电容器显示不规则读数，请更换它们（通常是额定值为 0.1μF 的小陶瓷电容）。

• 如果怀疑有外部干扰，请屏蔽信号电缆，尤其是在大功率设备附近的设置中。

4. 组件过热

原因：电路过载、散热不良或故障组件消耗过大电流。

修复：

• 使用热像仪或触摸（小心）识别热组件。常见的罪魁祸首是稳压器或功率晶体管。

• 确保相机外壳周围有适当的气流，以防止热量积聚。

• 更换过热组件，如果设计允许，请考虑添加小型散热器。

安全摄像头 PCB 返工技术

返工 PCB 涉及拆卸和更换组件或修复走线，而不会造成进一步损坏。安全摄像头 PCB 返工需要精度，尤其是对于小型表面贴装器件 （SMD）。以下是关键技术：

1. 组件拆卸

使用设置为 300°C 左右的热风返修台拆焊 SMD 元件。在焊点上涂抹助焊剂以降低熔点并防止焊盘损坏。焊料熔化后，用镊子轻轻提起组件。

2. 组件更换

用拆焊灯芯和异丙醇（90% 或更高）清洁焊盘。涂上新鲜的焊膏或助焊剂，然后定位新组件。使用热风站或烙铁回流焊料，确保均匀分布在所有引脚上。

3. 痕迹修复

对于断线，刮掉阻焊层以露出铜。在断开点之间焊接一根细跳线（例如，30 AWG），用环氧树脂固定以使其经久耐用。修复后测试连续性。

安全摄像头 PCB 的预防性维护技巧

预防问题与解决问题同样重要。以下是延长安全摄像头 PCB 使用寿命的实用技巧：

• 使用电涌保护器：安装浪涌保护装置以防止电压尖峰，特别是对于户外摄像机。

• 防潮密封：在潮湿环境中对 PCB 进行保形涂层以防止腐蚀。

• 定期检查：安排定期检查（每 6-12 个月一次），以发现早期磨损迹象，例如电容器凸出或连接松动。

• 正确安装：固定摄像机以尽量减少振动并确保足够的通风以防止过热。

对安全摄像头 PCB 进行故障排除和维修并不一定令人畏惧。通过遵循结构化方法进行闭路电视 PCB 故障排除、使用正确的工具并应用经过验证的维修技术，技术人员可以解决电源故障、视频丢失和组件过热等常见问题。无论您是诊断安全摄像头中的 PCB 故障还是执行复杂的安全摄像头 PCB 返工，本指南中概述的步骤都为成功奠定了坚实的基础。通过适当的保养和预防措施，您可以确保您的监控系统在未来几年保持可靠。
