使用在线 PCB 设计工具进行家电项目

您是否希望使用在线 PCB 设计工具为家用电器项目创建定制电路？无论您是业余爱好者还是初学者，为智能恒温器、咖啡机或照明系统等电器设计印刷电路板 （PCB） 从未如此简单。借助免费的 PCB 软件和用户友好的平台，您可以轻松实现 PCB 设计，而无需昂贵的工具或高级技能。在本指南中，我们将探讨如何使用在线工具进行初学者 PCB 设计和在线电路设计，帮助您将想法变为现实。

为什么选择家电项目在线PCB设计工具？

在线 PCB 设计工具彻底改变了业余爱好者和初学者处理电子项目的方式。与通常需要强大硬件和陡峭学习曲线的传统桌面软件不同，在线平台可以从任何具有互联网连接的设备访问。这就是为什么它们是家用电器项目的理想选择：

• 性价比高：许多在线工具提供免费的 PCB 软件版本，非常适合精打细算的个人。

• 用户友好：这些工具专为初学者设计，优先考虑具有直观界面和拖放功能的简单 PCB 设计。

• 可及性：在家中、学校或旅途中随时随地进行在线电路设计，无需安装复杂的软件。

• 社区支持：许多平台提供对预先设计组件的教程、论坛和库的访问，这对于初学者 PCB 设计来说非常宝贵。

对于电路经常需要处理特定电压（例如小型电机的 12V 或微控制器的 5V）的家用电器项目，在线工具可让您在制造前进行仿真和测试设计。这减少了错误并节省了时间。

在在线 PCB 设计工具中寻找的主要功能

并非所有在线工具都是一样的。在为您的家电项目选择平台时，请重点关注支持轻松 PCB 设计并迎合初学者的功能。以下是必备功能：

• 原理图编辑器：用于绘制电路图的清晰编辑器，对于规划您的在线电路设计至关重要。

• 组件库：访问各种组件，如电阻器、电容器和微控制器（例如，处理 3.3V 逻辑电平的组件），以避免手动输入。

• 仿真能力：测试您的电路在不同条件下的行为，例如电器电源的 120V 交流输入。

• PCB布局编辑器：将原理图转换为具有自动布线的物理电路板布局，适合初学者 PCB 设计。

• 导出选项：确保该工具允许以标准格式导出设计，例如用于制造的 Gerber 文件。

选择具有这些功能的工具可确保您能够满足家用电器的独特要求，例如集成用于温度控制的传感器或用于切换大功率负载的继电器。

设计家用电器 PCB 的分步指南

让我们分解一下使用在线 PCB 设计工具为家用电器创建电路的过程，例如风扇的简单定时器。本指南专为初学者 PCB 设计量身定制，重点介绍简单的 PCB 设计原则。

第 1 步：定义您的项目要求

首先概述您的设备需要什么。对于风扇定时器，您可能需要一个微控制器来设置时间间隔，一个继电器来打开/关闭风扇，以及一个处理 12V DC 的电源。列出组件及其规格，例如在 10V AC 时额定电流为 250A 的继电器，以确保兼容性。

第 2 步：使用在线电路设计创建原理图

使用您选择的在线电路设计工具，绘制原理图。从库中放置元件，例如 5V 微控制器和 12V 继电器。用虚拟电线连接它们，确保正确的接地和电压水平。仔细检查连接以避免短路，特别是对于处理 1A 等更高电流的电源线。

第 3 步：模拟电路

许多免费的PCB软件工具都提供仿真功能。测试您的设计，看看微控制器是否输出正确的信号（例如，5V 脉冲）来触发继电器。如果仿真显示过流等问题，请调整电阻值（例如使用 1kΩ 电阻器进行电流限制）。

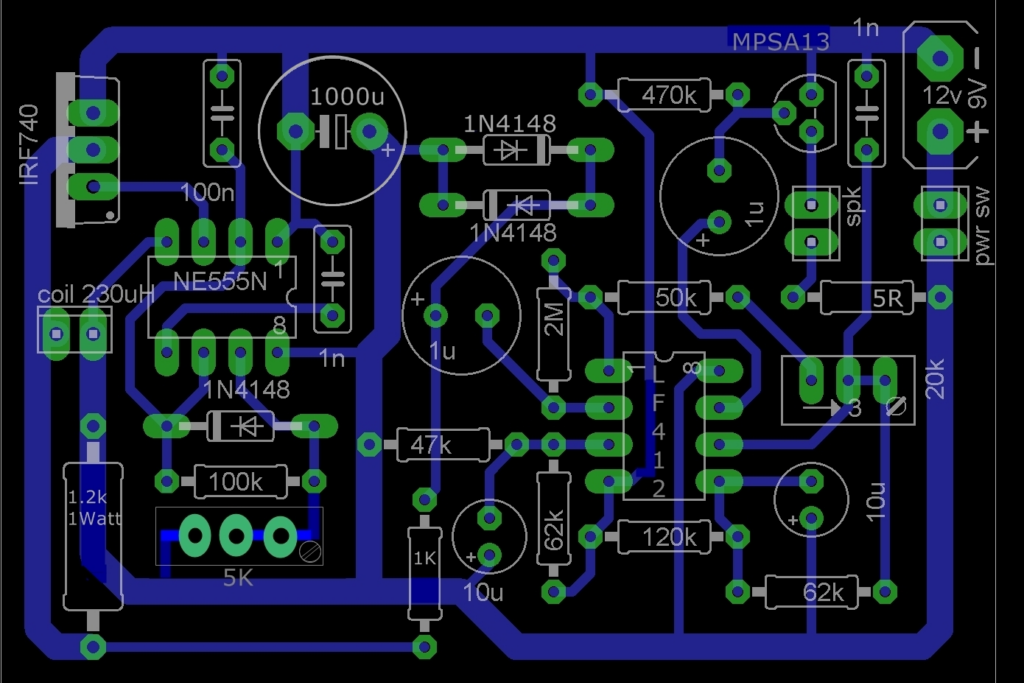

第 4 步：设计 PCB 布局

切换到在线PCB设计工具中的PCB布局编辑器。排列组件以尽量减少走线长度，特别是对于带有无线模块的设备中的高频信号（例如，2.4 GHz 的 Wi-Fi 信号）。对于承载电流高于 1mA 的电源线，使用更宽的走线（例如 500mm），以防止过热。

第 5 步：完成并导出

运行设计规则检查 （DRC） 以捕获重叠走线或间隙不足等错误（对于 12V 线路，保持至少 0.2mm 间距）。验证后，将您的设计导出为 Gerber 文件，这是 PCB 制造的行业标准。

家电项目中成功 PCB 设计的技巧

家用电器通常涉及独特的挑战，例如处理高功率、确保安全以及将设计安装到紧凑的空间中。以下是使用在线工具为初学者 PCB 设计量身定制的实用技巧：

• 安全优先：对于连接到主电源（例如 120V AC）的设备，请使用光耦合器等隔离技术来分隔高压和低压部分。保持至少 3 毫米的爬电距离，以符合安全标准。

• 管理散热：稳压器等组件会产生热量（例如，在 2A 时耗散 1W）。将它们放置在远离敏感部件的地方，并在布局中添加热通孔或散热器。

• 优化尺寸：家用电器通常需要紧凑的设计。使用占地面积更小的表面贴装元件 （SMD）（例如 0805 电阻器）以节省 PCB 空间。

• 增量测试：在集成所有内容之前，在在线电路设计工具中模拟电路的一小部分。例如，单独测试5V电源电路以确保稳定性。

通过遵循这些提示，即使是初学者也可以为智能开关或自动照明系统等设备创建可靠且高效的设计。

免费 PCB 软件对业余爱好者和初学者的好处

使用免费PCB软件的最大优势之一是进入门槛低。这些工具通常具有可与付费版本相媲美的功能，使其成为从事家用电器项目的业余爱好者的理想选择。这就是它们脱颖而出的原因：

• 无前期费用：尝试多种设计，无需担心软件费用。

• 学习资源：许多免费工具都附带教程和社区支持，非常适合初学者 PCB 设计。

• 可扩展性：从 5V LED 控制器等简单项目开始，随着技能的提高，转向 24V 电机驱动器等复杂设计。

例如，当您不需要预先投资昂贵的软件时，就可以为搅拌机控制器等小型厨房电器设计 PCB。您可以迭代设计，测试不同的配置（例如在 12V 和 24V 电机之间切换），并通过反复试验来学习。

常见挑战以及如何克服它们

虽然在线工具使 PCB 设计变得容易，但初学者经常面临障碍。以下是解决家电项目常见问题的方法：

• 组件选择：选择错误的部件，例如当您的电路以 25V 运行时额定电压为 24V 的电容器，可能会导致故障。使用工具中的元件库滤波器来匹配电压和电流额定值。

• 信号完整性：智能家电中的高速信号（例如，微控制器的 16 MHz 时钟信号）可能会受到干扰。保持走线短（如果可能，低于 10 毫米）并避免穿过电源线。

• 制造错误：不正确的 Gerber 文件设置可能会导致电路板无法使用。始终在查看器中预览导出的文件，以确保迹线和焊盘按预期对齐。

通过预测这些挑战并使用在线 PCB 设计工具的功能，您可以最大限度地减少错误并创建功能性设计。

在线工具如何支持家庭项目的协作

许多家电项目都受益于协作，尤其是当您与朋友合作或向导师学习时。在线 PCB 设计工具通过提供基于云的存储和共享选项在这一领域表现出色。您可以：

• 与他人分享您的在线电路设计，以获取有关关键元件的反馈，例如确保 12V 电源电路对于加热元件是安全的。

• 从多个设备访问您的项目，无论您是在家还是在车间，都可以调整设计（例如，将走线宽度从 0.5 毫米调整到 1 毫米）。

• 利用社区库进行预制设计，例如用于小型家电的 5V USB 供电控制器。

这种协作方面使在线工具成为想要学习和提高初学者 PCB 设计技能的业余爱好者的强大选择。

立即开始您的家电项目

为家电项目设计 PCB 并不一定令人生畏。借助正确的在线 PCB 设计工具，即使是初学者也可以为智能恒温器、定时器或照明控制等设备创建功能齐全且安全的电路。通过利用免费的 PCB 软件，专注于简单的 PCB 设计功能，并遵循结构化的在线电路设计方法，您可以将您的想法变为现实。

首先探索适合初学者 PCB 设计的可用工具，定义您的项目要求，并遵循本指南中概述的分步过程。通过实践，您将对处理更复杂的设计充满信心，并为创新的家居解决方案做出贡献。电子世界触手可及——利用在线 PCB 设计工具的强大功能，潜入并创造令人惊叹的东西！
