烘烤PCB：适合初学者的干燥方法

如果您正在寻找一种简单的 PCB 干燥方法，那么您来对地方了。在烤箱中烘烤 PCB 是去除印刷电路板水分的有效方法，确保它们正常运行并使用寿命更长。无论您是在清洁后处理潮湿的电子产品，还是在组装过程中防止与潮湿相关的问题，干燥 PCB 烤箱技术都可以挽救局面。在本指南中，我们将引导您完成烘烤 PCB 以干燥它们的过程，解释为什么干燥 PCB 电子设备很重要，并提供为初学者量身定制的分步说明。

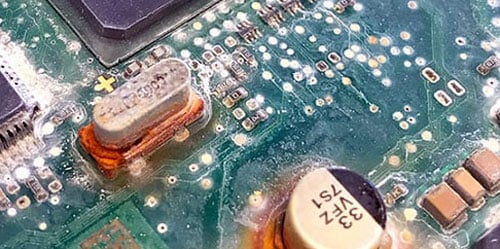

PCB 上的水分会导致电子元件腐蚀、短路，甚至完全失效。通过使用受控的烘焙过程，您可以消除这些风险并保持电路板的质量。让我们深入了解这种干燥方法的细节，探索最佳实践，并帮助您以最小的努力获得可靠的结果。

为什么干燥 PCB 对电子产品至关重要

印刷电路板 （PCB） 是现代电子产品的支柱，湿气是它们最大的敌人之一。当水或湿气被困在 PCB 上或内部时，可能会导致一系列问题。例如，水分会导致金属痕迹氧化，从而导致导电性差。在严重的情况下，它可能会在组件之间产生短路，导致电路板无法使用。此外，在焊接过程中，滞留的水分会蒸发并导致组件因快速膨胀而弹出或破裂——这种现象称为“爆米花”。

在水清洗等过程之后，干燥 PCB 电子设备尤为重要，在水清洗等过程中，电路板用水基溶液清洗以去除助焊剂残留物或污染物。如果干燥不当，残留的水分会随着时间的推移而降低性能。烘烤提供了一种可靠的方法来蒸发这种水分，确保您的电路板准备好组装或储存。通过掌握一种简单的 PCB 干燥方法，您可以防止代价高昂的故障并延长项目的使用寿命。

了解烘烤 PCB 干燥的基础知识

烘烤 PCB 以干燥它们需要使用受控热源（例如烤箱）来蒸发电路板表面和内层的水分。这种方法广泛用于业余爱好者和专业环境，因为它有效且不需要昂贵的设备。但是，必须小心作，以免损坏电路板或其组件。

干燥PCB烤箱技术背后的原理很简单：热量使水分子变成蒸汽并从电路板中逸出。大多数 PCB 由 FR-4 等材料制成，FR-4 是一种玻璃纤维环氧树脂复合材料，可以承受中等温度。然而，过热会使电路板变形、损坏阻焊层或损坏敏感组件。这就是为什么遵循正确的温度和时间指南对于成功的干燥过程至关重要。

使用烘箱进行 PCB 干燥的好处

使用干燥 PCB 烘箱方法具有多种优势，特别是对于可能无法使用专用设备的初学者而言。以下是一些主要优点：

• 可及性：大多数家庭和小型作坊已经拥有烤箱，这使其成为一种经济高效的解决方案。

• 均匀加热：烤箱提供一致的热量分布，确保水分均匀地去除。

• 控制：现代烤箱允许精确的温度设置，从而降低 PCB 过热的风险。

• 多面性：该方法适用于各种类型的 PCB，从单层板到复杂的多层设计。

通过烘烤 PCB 干燥，您可以以最少的投资获得专业级的结果。对于从事小型项目的业余爱好者或测试原型的工程师来说，这是一种实用的方法。

分步指南：PCB 干燥的简单方法

现在您已经了解了干燥 PCB 电子产品的重要性，让我们来了解一下适合初学者的电路板烘烤过程。请按照以下步骤确保使用干燥 PCB 烘箱技术获得安全有效的结果。

第 1 步：准备 PCB 进行干燥

在将 PCB 放入烤箱之前，请花几分钟时间进行准备。如果电路板接触过水或清洁溶液，请用无绒布轻轻拍干以去除多余的液体。避免使用纸巾，因为它们会在板上留下纤维。如果可能，使用压缩空气从狭小空间吹出水，例如组件下方或走线之间。

检查电路板是否有任何可见的碎片或污染物。如有必要，请使用软刷用异丙醇（至少 90% 浓度）清洁。让酒精自然蒸发几分钟，然后再进行下一步。

第 2 步：设置烤箱

选择干净的专用烤箱或烤面包机来干燥 PCB 电子产品。避免使用也用于烹饪食物的烤箱，因为食物颗粒或油脂会污染板子。将烤箱预热至低温，最好在 85°C （185°F） 和 105°C （221°F） 之间。这些温度对于大多数 PCB 来说是安全的，并且可以有效地蒸发水分而不会引起热应力。

在烤箱内放置一个干净、耐热的托盘或烤盘来固定 PCB。您可以在托盘上铺上羊皮纸或硅胶垫，以防止电路板与金属表面直接接触，从而降低划痕或静电积聚的风险。

第 3 步：烘烤 PCB 晾干

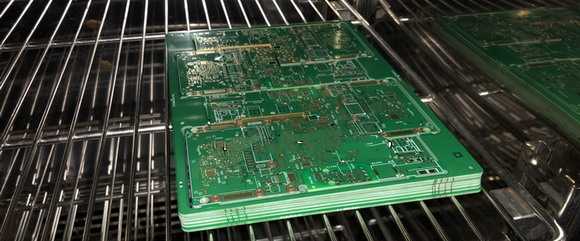

将 PCB 放在托盘上，确保其平放且不接触任何烤箱壁或其他物体。如果您要烘干多块板，请在它们之间留出足够的空间以促进空气流通。关闭烤箱门并设置 2 至 4 小时的计时器，具体取决于电路板的尺寸和湿度水平。对于较小或单层板，2 小时可能就足够了，而较大或多层板可能需要近 4 小时。

在烘烤过程中，避免频繁打开烤箱门，因为这会导致温度波动。如果您的烤箱有风扇或对流设置，请使用它来促进热量均匀分布。

第 4 步：冷却并检查

烘烤时间完成后，关闭烤箱，让 PCB 在内部冷却至少 30 分钟。避免立即移除电路板，因为突然的温度变化可能会导致热冲击并可能使电路板或组件破裂。冷却后，小心地取出 PCB 并检查是否有任何损坏迹象，例如阻焊层翘曲或变色。

如果电路板看起来干燥且未损坏，则可以使用或存放。如果您发现水分残留或怀疑干燥不完全，请在相同温度下再重复该过程一小时。

干燥PCB烘箱的温度和时间指南

烘烤 PCB 干燥时，选择合适的温度和持续时间至关重要。以下是一些基于行业惯例和材料公差的一般准则：

• 温度范围：85°C 至 105°C（185°F 至 221°F）对于大多数由 FR-4 材料制成的标准 PCB 是安全的。避免超过 125°C （257°F），因为较高的温度会降解环氧树脂或损坏组件。

• 持续时间：2 到 4 小时通常足以去除水分。对于带有安装组件的电路板，请坚持使用此范围的下限，以防止敏感部件受到热应力。

• 特殊情况：如果您的 PCB 包含湿敏组件（例如某些 IC 或 LED），请参阅制造商的数据表以了解最高温度暴露。某些组件可能需要在较低温度（例如 75°C 或 167°F）下烘烤更长时间（长达 48 小时）。

如果您不确定电路板的材料或组件公差，请始终优先考虑谨慎，并从较低的温度开始。过热会导致不可逆转的损坏，例如多层 PCB 中的层分层。

烘烤PCB干燥时的注意事项

虽然干燥 PCB 烤箱的方法很简单，但需要牢记一些重要的安全措施，以保护您自己和您的电子设备：

• 避免高温：切勿超过建议的温度范围，因为这会使电路板变形或熔化焊点。

• 使用适当的通风：如果 PCB 是用异丙醇等化学品清洁的，请确保烤箱区域通风良好，以避免在烘烤过程中吸入烟雾。

• 小心处理：从烤箱中取出托盘时，请使用耐热手套或钳子，以免烫伤。

• 监控过程：不要让烤箱长时间无人看管。定期检查以确保没有过热或冒烟等问题。

• 移除敏感部件：如果可能，请在烘烤前去除热敏成分。如果无法移除，请查阅其规格，以确保烘烤温度不会造成损坏。

干燥 PCB 电子产品的替代方法

虽然烘烤是一种流行且简单的 PCB 干燥方法，但它并不是唯一的选择。根据您的资源和项目的具体需求，您可以考虑以下替代方案：

• 干燥器或干燥箱：干燥器使用硅胶或其他干燥剂从 PCB 周围的空气中吸收水分。这种方法速度较慢，但非常适合具有热敏组件的电路板。

• 压缩空气：对于轻微的湿气，压缩空气可以将水从难以触及的区域吹出。但是，它可能无法完全干燥多层板的内层。

• 热风枪或吹风机：热风枪或吹风机上的低温设置可以实现快速干燥，但它不太精确并且有加热不均匀的风险。

每种方法都有其优点和缺点，但烘烤仍然是干燥 PCB 电子设备最可靠、最容易获得的方法之一，尤其是对于初学者而言。

储存干燥的 PCB 以防止水分积聚

成功干燥 PCB 后，适当的储存是保持其无湿气的关键。将您的冲浪板存放在干燥、凉爽的环境中，最好存放在带有干燥剂包的密封容器中，以吸收任何环境湿度。避免将它们暴露在地下室或车库等潮湿区域，因为随着时间的推移，即使是少量的水分也会渗回电路板中。

如果您不打算立即使用 PCB，请考虑将其真空密封在防潮袋中。这个额外的步骤可以在长期存储期间保护您的电路板，并确保其在需要时准备好组装。

干燥PCB烤箱时要避免的常见错误

即使采用简单的 PCB 干燥方法，也可能发生错误。以下是一些需要注意的常见陷阱：

• 使用过高的温度：将烤箱设置为 125°C （257°F） 以上可能会损坏 PCB 的材料或组件。

• 跳过冷却期：烘烤后过快取出电路板会导致热冲击和开裂。

• 忽略组件规格：不检查安装组件的耐热性可能会导致烘烤过程中出现故障。

• 烤箱过度拥挤：将太多的木板放得太近会阻碍气流并导致干燥不均匀。

通过注意这些问题，您可以确保 PCB 的干燥过程顺利有效。

掌握烘烤 PCB 干燥的艺术

烘烤 PCB 是一种行之有效的、适合初学者的方法，可以去除水分并保护您的电子设备免受损坏。通过遵循本指南中概述的步骤（准备电路板、设置合适的温度、烘烤适当的持续时间以及适当冷却），您可以掌握这种简单的 PCB 干燥方法。使用干燥 PCB 烘箱技术不仅可以节省时间和金钱，还可以确保您的电路板在组装或长期存储时保持可靠。

无论您是修补小型项目的业余爱好者还是从事复杂设计的工程师，了解如何干燥 PCB 电子设备都是一项宝贵的技能。通过正确的预防措施和实践，烘烤 PCB 干燥可以成为您工作流程的常规部分，帮助您在每个项目中取得更好的结果。牢记这些提示，您将能够顺利维护高质量、无湿气的 PCB。
