了解PCB材料：为您的家用电器控制 PCB 选择合适的基板

在为家电控制系统设计印刷电路板 （PCB） 时，选择正确的基板材料对于确保性能、耐用性和成本效益至关重要。无论您是在洗衣机、微波炉还是智能恒温器上工作，PCB 材料都会影响设备在各种条件下的运行情况。在本综合指南中，我们将探讨流行的 PCB 材料，如 FR-4、CEM-1、高温基板、柔性材料和金属芯选项，专门用于家用电器应用。我们还将比较这些材料并讨论影响家用电器PCB材料选择的关键因素，以帮助您做出明智的决定。

为什么PCB材料选择对家用电器很重要

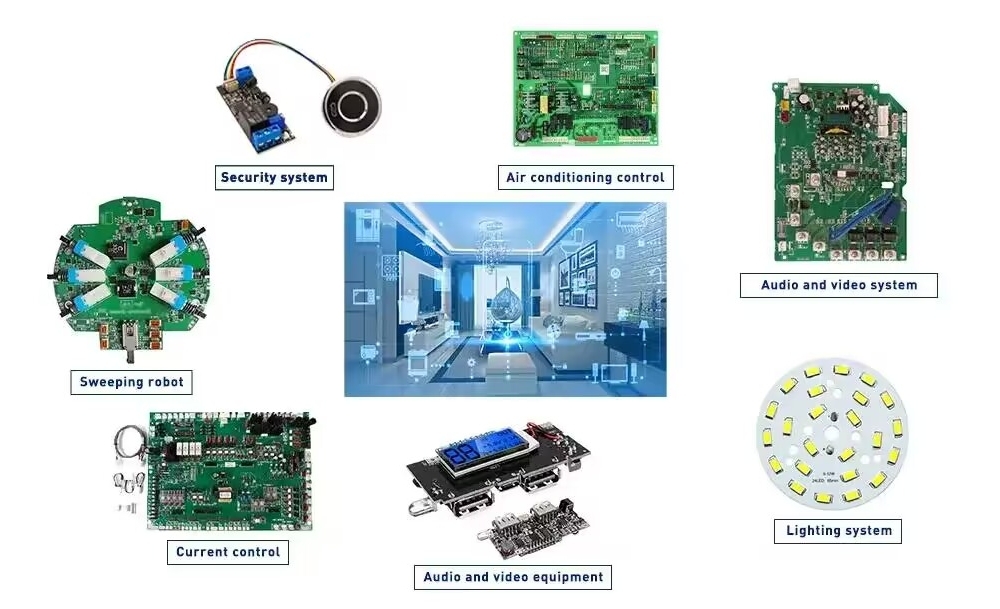

家用电器控制 PCB 是现代设备的支柱，管理从冰箱温度调节到洗碗机电机控制的所有内容。您选择的基板材料直接影响电路板的电气性能、热管理、机械强度和整体可靠性。选择不当会导致设备过热、信号干扰，甚至过早失效。通过了解不同材料（例如用于家用电器 PCB 的 FR-4 材料或用于家用电器的金属芯 PCB 材料）的特性，您可以优化您的设计以提高功能和使用寿命。

在下面的部分中，我们将深入探讨每种材料的特性、它们对家用电器应用的适用性，以及它们在关键参数之间的比较情况。

家电控制常用PCB材料概述

让我们分解一下家电控制系统最常用的 PCB 基板材料。每种材料都具有独特的性能，使其适合特定的应用、环境和预算。

1. 家电PCB用FR-4材料

FR-4 是应用最广泛的 PCB 基板材料，以其多功能性和经济性而闻名。FR-4 由带有环氧树脂粘合剂的玻璃纤维编织布制成，在电绝缘性、机械强度和热稳定性之间实现了良好的平衡。其介电常数 （Dk） 在 4.2 MHz 时通常为 4.5 至 1，使其适用于咖啡机或空调等家用电器中常见的中低频应用。

FR-4 可以承受高达 130°C（Tg，玻璃化转变温度）的温度，这对于大多数不会经历极热的家用电器来说已经足够了。它还具有约0.02的低耗散因数（Df），确保最小的信号损失。然而，对于烤箱等高热量输出的电器，FR-4 可能不是最佳选择，除非使用更高的 Tg 版本（高达 170°C）进行增强。

2. CEM-1 家电 PCB 材料

CEM-1（复合环氧材料-1）是 FR-4 的一种经济高效的替代品，通常用于经济实惠的消费电子产品。它由带有纸芯的编织玻璃织物表面组成，并用环氧树脂粘合。虽然它具有不错的电气性能，Dk 约为 4.5-5.0，但其机械强度和热阻低于 FR-4，Tg 约为 110°C。

CEM-1 非常适合简单的家用电器控制 PCB，例如基本定时器或低功耗风扇中的 PCB，在这些 PCB 中，成本优先于性能。但是，不建议将它用于暴露在高湿度或温度波动下的设备，因为它容易吸收水分和分层。

3、家电用高温PCB材料

对于在高温环境下运行的家用电器，如微波炉、烤面包机或电磁炉，高温PCB材料是必不可少的。这些基材通常是 FR-4 的增强版本或聚酰亚胺等特殊材料，具有更高的 Tg（高达 200°C 或更高）和更好的导热性。

例如，聚酰亚胺基材料可以承受 250°C 以上的连续温度，并具有出色的耐化学性。它们的 Dk 通常约为 3.5，这支持在更高频率下更好的信号完整性。然而，这些材料更昂贵，因此它们保留用于热稳定性不容谈判的应用。

4. 家用电器柔性PCB材料

柔性 PCB 材料通常由聚酰亚胺或聚酯薄膜制成，在具有紧凑或非常规设计的现代家用电器中越来越受欢迎。这些材料允许 PCB 弯曲或折叠，适合智能吸尘器或可穿戴家庭自动化控制器等设备中的狭小空间。

柔性基板的 Dk 约为 3.2-3.5，可在 -40°C 至 150°C 的温度范围内工作，具体取决于具体材料。它们还具有出色的抗疲劳性，可承受反复弯曲而不会开裂。然而，它们的成本高于刚性材料，并且可能无法有效地支持重型部件或大功率电路。

5. 家电金属芯PCB材料

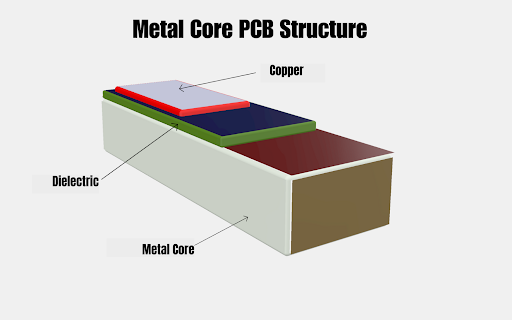

金属芯 PCB （MCPCB） 专为卓越的热管理而设计，非常适合具有大量散热需求的家用电器，例如 LED 照明系统或洗衣机中的大功率电机控制器。这些基板具有金属基层，通常是铝或铜，充当散热器，铝的导热系数值范围为 1 至 4 W/mK，铜的导热系数值高达 400 W/mK。

虽然 MCPCB 在散热方面表现出色，但其电绝缘性能是通过薄介电层实现的，这可能会限制其在高频应用中的使用。它们也比标准 FR-4 或 CEM-1 材料更重、更昂贵。

比较家用电器应用的不同 PCB 材料

为了帮助您选择合适的材料，让我们比较 FR-4、CEM-1、高温、柔性和金属芯 PCB 材料与家电控制系统相关的关键性能指标。

• 成本：CEM-1 是最实惠的，其次是 FR-4。高温、柔性和金属芯材由于其特殊性能而要昂贵得多。

• 热阻：金属芯材和高温材料的性能优于其他材料，可承受 200°C 以上的温度。FR-4 和 CEM-1 分别限制在 130°C 和 110°C，而柔性材料差异很大（最高 150°C）。

• 机械强度：FR-4 为刚性 PCB 提供了刚性和耐用性的最佳平衡。CEM-1 的坚固性较差，而柔性材料优先考虑弯曲性而不是强度。金属芯 PCB 坚固但沉重。

• 电气性能：高温和柔性材料通常具有较低的 Dk 值（约 3.5），支持更好的信号完整性。FR-4 和 CEM-1 足以满足 Dk 约为 4.5 的低频应用。

• 应用适用性：FR-4 适用于大多数通用家用电器。CEM-1 适用于低成本、简单的设备。高温材料适用于热密集型电器，柔性材料适用于紧凑型设计，金属芯材适用于大功率散热系统。

影响家电PCB材料选择的因素

为您的家电控制板选择合适的 PCB 基板需要仔细考虑几个因素。以下是需要评估的最重要的方面：

1.作环境

设备运行的环境在材料选择中起着巨大的作用。例如，冰箱 PCB 可能会面临潮湿和低温，需要像 FR-4 这样吸湿性低的材料。另一方面，烤箱控制板需要高温PCB材料来处理150°C以上的持续热量。

2. 电气要求

考虑设备的频率和功率需求。对于基本风扇中的低频控制信号，FR-4 或 CEM-1 就足够了。然而，具有高速通信的智能家居设备可能会受益于介电常数较低的材料，例如柔性聚酰亚胺基板。

3. 热管理需求

产生大量热量的电器，如电磁炉或大功率搅拌机，需要具有优异导热性的材料。家用电器的金属芯PCB材料通常是这里的最佳选择，因为它们可以有效地散热并防止组件损坏。

4. 机械约束

如果电器设计要求 PCB 适合狭窄或弯曲的空间，则用于家用电器的柔性 PCB 材料是理想的选择。对于支撑重型部件的较大、刚性板，FR-4 提供了必要的机械稳定性。

5. 成本和制造预算

预算限制通常决定材料选择，尤其是对于批量生产的电器。用于家用电器 PCB 的 CEM-1 材料是低成本产品的首选，而金属芯或高温基板等优质材料则保留用于高端或专用设备。

6. 监管和安全标准

家用电器必须符合安全和环境标准，例如 RoHS（有害物质限制）。确保所选材料符合阻燃等级（例如，FR-4 的 UL94 V-0）和其他监管要求，以避免安全风险。

如何为您的项目选择合适的 PCB 材料

为您的家电控制板选择理想的 PCB 材料需要平衡性能需求与预算限制。首先确定设备的具体要求 - 考虑工作温度范围、电气需求和物理设计限制。然后，将这些需求与上面讨论的材料属性相匹配。

例如，如果您正在为经济实惠的电热水壶设计控制板，由于温度和功率需求适中，FR-4 或 CEM-1 可能就足够了。然而，对于热量输出较大的高端电磁炉，投资金属芯或高温材料可以确保可靠性和安全性。

此外，与您的 PCB 制造商合作，根据他们的制造能力和类似项目的经验来验证材料选择。在真实条件下测试原型还可以确认所选材料是否满足性能预期。

为家电 PCB 做出明智的决定

了解PCB材料是设计可靠、高效的家电控制板的基础。无论您选择用于家电 PCB 的 FR-4 材料的多功能性、用于家电 PCB 的 CEM-1 材料的经济性，还是用于家电的高温、柔性或金属芯 PCB 材料的特殊优势，每种选择都需要在成本、性能和适用性方面进行权衡。

通过仔细比较家电应用的不同 PCB 材料并考虑影响家用电器 PCB 材料选择的因素，您可以确保您的设计满足技术和经济目标。精心挑选的基板不仅可以增强设备的功能，还可以延长其使用寿命，为制造商和最终用户创造价值。
