使用在线工具创建自定义 PCB 尺寸：分步指南

如果您希望设计具有特定尺寸的印刷电路板 （PCB），在线工具可以比以往更轻松地创建自定义尺寸、生成必要的文件和快速订购原型。无论您是业余爱好者还是专业工程师，使用在线 PCB 设计软件都可以输入自定义 PCB 尺寸、在线生成 Gerber 文件以及订购自定义尺寸的 PCB——所有这些都可以通过快速周转 PCB 原型设计。在本指南中，我们将逐步引导您完成整个过程，确保您可以轻松地将您独特的设计变为现实。

为什么选择在线工具进行定制 PCB 设计？

过去，设计具有定制尺寸的 PCB 需要昂贵的软件和陡峭的学习曲线。如今，基于网络的平台通过提供可访问、用户友好的解决方案改变了游戏规则。这些工具可让您输入精确的测量值、实时可视化您的设计并准备制造文件，而无需高端硬件或软件许可证。此外，许多产品直接与制造服务集成，以实现无缝订购和快速原型制作。

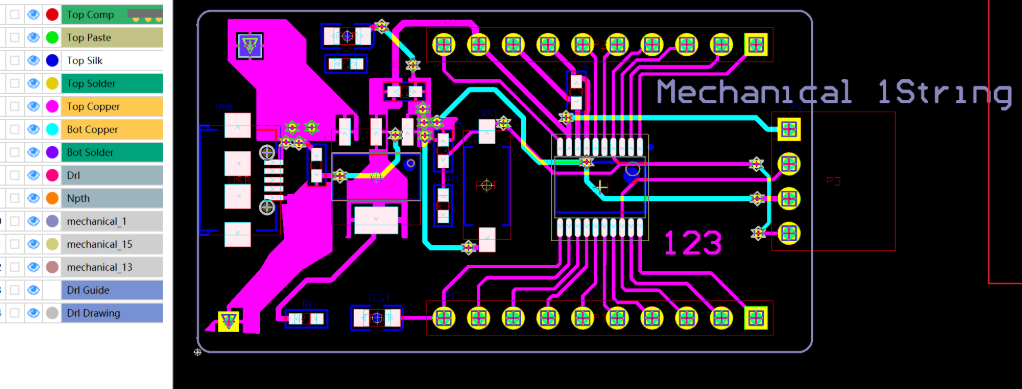

第 1 步：选择合适的在线 PCB 设计软件

创建具有自定义尺寸的 PCB 的第一步是选择可靠的在线设计平台。寻找支持自定义 PCB 尺寸输入并提供层管理、元件库和制造文件导出选项等功能的工具。许多基于网络的编辑器都是免费或低成本的，使其成为初学者和专业人士的理想选择。

确保平台允许您手动或通过精确的数字输入定义电路板轮廓。这对于非标准形状或尺寸至关重要，例如用于紧凑型物联网设备的 50mm x 75mm 电路板或用于可穿戴设备的圆形 PCB。一个好的工具还将提供实时错误检查，以避免定义区域之外的走线或组件重叠等问题。

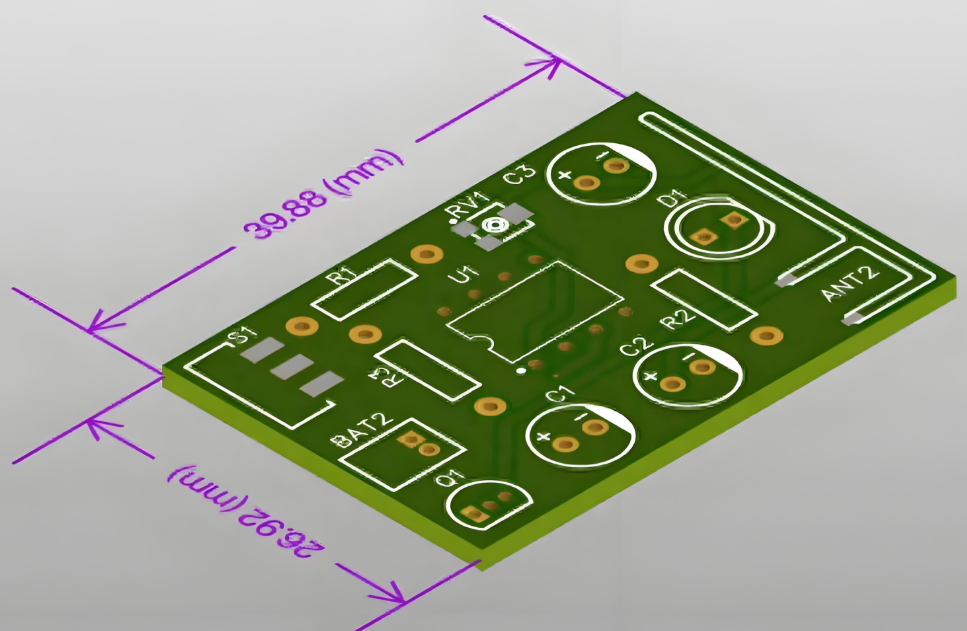

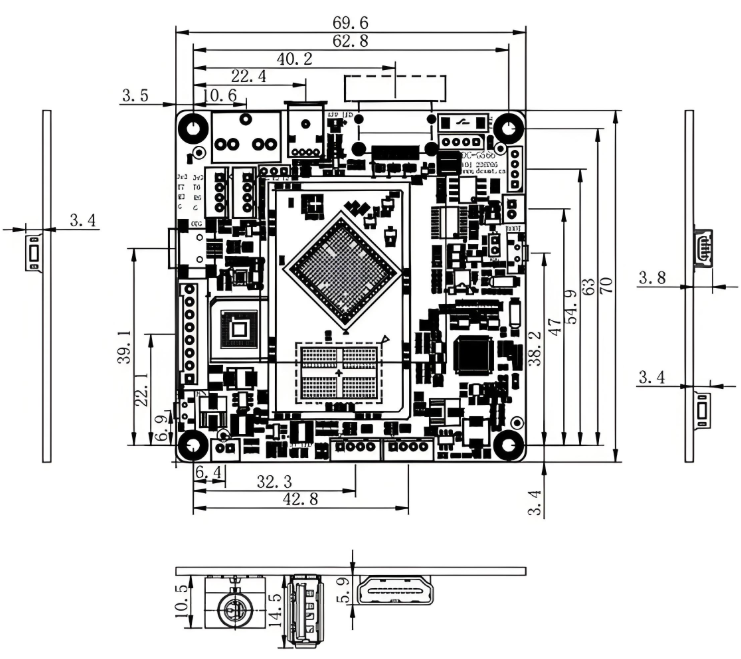

第 2 步：设置自定义 PCB 尺寸

选择在线 PCB 设计软件后，就可以输入自定义尺寸了。大多数平台都有一个专门的部分来定义电路板大纲。作方法如下：

• 访问电路板大纲工具：导航到布局编辑器并找到设置电路板形状的选项。这通常位于“看板”或“大纲”选项卡下。

• 输入精确测量值：输入所需的宽度和高度，例如 100 毫米 x 60 毫米，或使用网格手动绘制形状以提高精度。

• 定义非标准形状：对于不规则设计，请使用绘图工具创建曲线或切口。例如，如果为手持设备设计 PCB，您可能需要圆形边缘或特定的安装孔。

• 验证约束：检查您的尺寸是否满足制造限制，例如最小电路板厚度（通常为 0.6 毫米）或最大尺寸（标准服务有时高达 500 毫米 x 500 毫米）。

准确的尺寸至关重要，因为它们不仅会影响 PCB 在其外壳中的配合，还会影响信号完整性。例如，较长的电路板可能会引入高速信号延迟，需要仔细的跟踪规划。

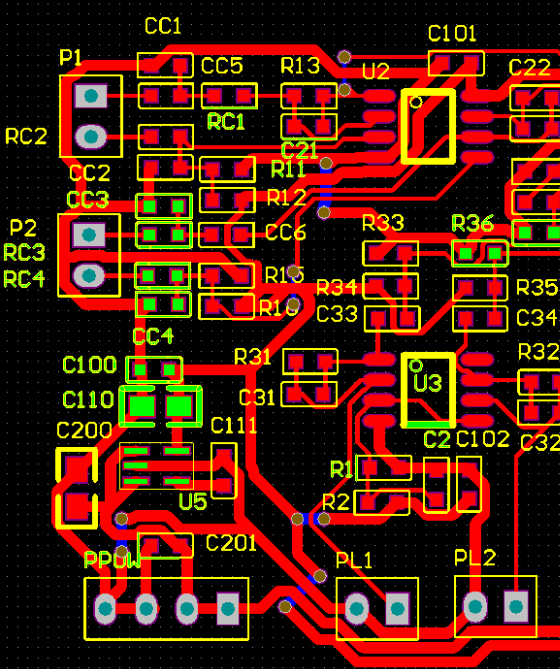

第 3 步：设计电路布局

设置电路板尺寸后，您可以开始放置元件和布线走线。在线工具通常附带广泛的组件库，从电阻器到微控制器，您可以将其拖放到电路板上。请遵循以下提示以实现成功的布局：

• 将关键组件放在第一位：将连接器或电源稳压器等高优先级部件放置在所需位置附近，以最大限度地减少走线长度。例如，在 40mm x 80mm 电路板的边缘放置 USB 连接器可以减少信号损失。

• 高效路由轨迹：保持高速信号（如 USB 2.0 的 480 Mbps 信号）短而直接，以避免干扰。如果工具提供阻抗计算器，请使用阻抗计算器——大多数射频走线的目标是 50 欧姆。

• 检查间距规则：在走线之间保持适当的间隙（通常为 0.2 毫米或更大），以防止制造过程中短路。

利用软件的设计规则检查 （DRC） 功能及早发现错误。这可确保您的定制尺寸的 PCB 能够按预期运行并满足制造标准。

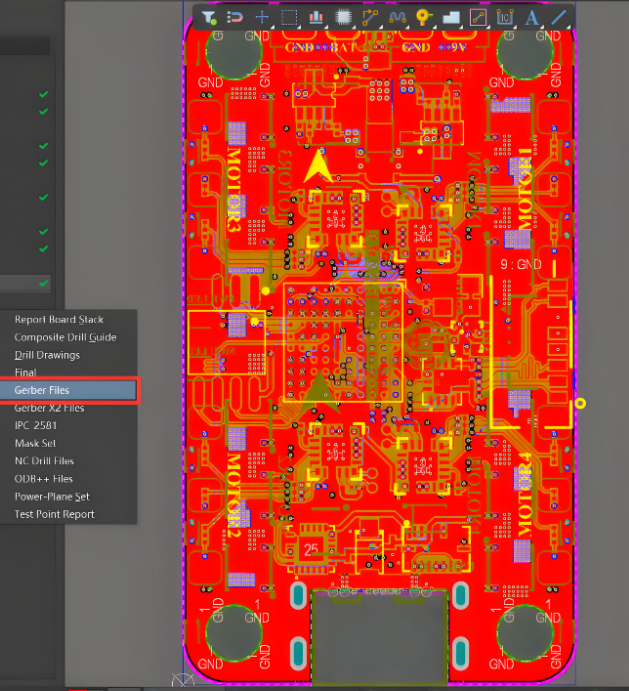

第 4 步：在线生成 Gerber 文件

完成设计后，下一步是在线生成 Gerber 文件。Gerber 文件是制造商用于生产 PCB 的标准格式。它们包括铜迹线、阻焊层、丝印层和钻孔层。以下是使用在线工具创建它们的方法：

• 访问导出选项：在设计软件中查找“生成制造文件”或“导出”按钮。

• 选择图层：选择所有要导出的相关层，包括顶部和底部铜、钻孔数据和轮廓。大多数工具会自动将这些内容组织到一个压缩文件夹中。

• 审查文件：许多平台提供预览或查看器，以确保没有丢失任何图层。验证您的自定义尺寸（例如，65mm x 90mm 电路板）是否准确反映在大纲文件中。

• 下载文件：将压缩的 Gerber 文件保存到您的设备，以便在订购过程中上传。

如果您选择装配服务，一些在线平台还会生成额外的文件，例如物料清单 （BOM） 和拾取和放置数据。这大大简化了生产过程。

第 5 步：订购定制尺寸的 PCB

准备好 Gerber 文件后，您可以继续订购自定义尺寸的 PCB。许多在线设计工具与制造服务集成，允许您直接上传文件并获得即时报价。按着这些次序：

• 上传 Gerber 文件：使用制造商的在线门户上传压缩的 Gerber 文件夹。系统将分析文件中的错误并确认您的电路板尺寸。

• 指定要求：选择电路板厚度（例如，标准设计为 1.6 毫米）、铜重量（1 盎司或 2 盎司）和表面光洁度（如 HASL 或 ENIG 以获得更好的耐用性）等选项。

• 选择数量和周转时间：为了快速周转 PCB 原型制作，请选择加急服务，对于小批量（例如 24-48 件），可以在短短 5-10 小时内交付。

• 查看成本并下订单：检查定价——由于材料使用，定制尺寸可能会略微增加成本。在完成订单之前确认所有内容。

仔细检查制造商是否支持您的定制尺寸。大多数标准服务处理从 10 毫米 x 10 毫米到大型面板的尺寸，但非常小或超大的电路板可能需要特殊处理。

第 6 步：在生产前验证您的设计

在生产开始之前，请花点时间验证您的设计。许多制造商提供免费的在线查看器来检查您上传的 Gerber 文件。寻找钻孔未对准或电路板轮廓不正确等问题。例如，如果您的设计是一块 30 毫米 x 50 毫米的电路板，其安装孔直径为 2.5 毫米，请确保它们位置正确，以避免组装问题。

此外，如果可能，请运行最终 DRC。此步骤可以捕获最后一刻的错误，例如走线宽度低于最小值（例如，当需要 0.2 毫米时，走线宽度为 0.15 毫米），从而节省您的修改时间和成本。

快速周转 PCB 原型制作的技巧

当时间紧迫时，快速周转 PCB 原型设计成为当务之急。以下是一些在保持质量的同时加快流程的策略：

• 选择标准材料：选择 FR-4 等常见板材和标准厚度 （1.6mm） 可以避免特殊材料采购的延误。

• 最大限度地降低复杂性：如果可能的话，通过减少层数（例如，坚持使用 2 层而不是 4 层）来简化您的设计，因为多层板的生产时间更长。

• 提前计划组件：如果您订购装配服务，请确保您的 BOM 已准备就绪并且组件有库存。缺少 0.1μF 电容器可能会延迟整个项目。

• 与制造商沟通：如果您的截止日期很紧，请尽早通知服务提供商。许多提供优先生产，但需额外付费。

快速原型制作并不意味着牺牲质量。通过准备准确的文件并选择有效的选项，您可以在几天内获得定制尺寸的 PCB。

定制 PCB 尺寸的常见挑战以及如何避免这些挑战

设计和订购具有非标准尺寸的 PCB 可能会遇到障碍。以下是一些常见问题和解决方案：

• 制造限制：某些服务对最小或最大电路板大小有限制。请务必预先检查规格。例如，如果没有面板化，小于 5mm x 5mm 的电路板可能不可行。

• 成本超支：定制尺寸会增加材料浪费，从而增加成本。为了节省开支，如果服务允许，请考虑在单个面板上设计多个小板。

• 信号完整性问题：较大或形状奇特的电路板可能会影响高频信号（例如，高于 100 MHz）。使用接地层并控制走线长度以保持阻抗，射频设计的目标值为 50 欧姆。

通过预测这些挑战，您可以确保定制 PCB 项目的设计到生产过程更加顺利。

使用在线工具进行定制 PCB 设计的好处

切换到在线 PCB 设计软件具有多种优势，特别是对于定制项目：

• 可及性：在任何具有互联网连接的设备上工作，无需强大的本地硬件。

• 成本效益：许多工具都是免费或基于订阅的，成本低廉，使您免于昂贵的独立软件。

• 集成：与制造服务的直接链接意味着您可以在一个生态系统中设计、生成文件和订购。

• 社区支持：在线平台通常有论坛或教程来帮助解决 Gerber 导出不正确或布局错误等问题。

这些优势使在线工具成为任何想要创建针对特定尺寸定制的 PCB 的人的首选。

将您的定制 PCB 愿景变为现实

创建具有自定义尺寸的 PCB 并不一定很复杂。通过利用在线 PCB 设计软件，您可以轻松处理自定义 PCB 尺寸输入，专注于在线生成 Gerber 文件，并成功订购自定义尺寸的 PCB。凭借快速周转 PCB 原型设计的额外优势，您的想法可以在创纪录的时间内从概念变为现实。

请按照本指南中概述的步骤（选择正确的工具、设置尺寸、设计布局、导出文件和精确排序）确保无缝流程。无论您是为可穿戴设备制作微型电路板还是用于工业用途的大型面板，在线工具都能让您在没有传统障碍的情况下获得专业结果。立即开始设计，看看定制 PCB 创建是多么简单！
