物联网PCB设计：平衡功率、尺寸和连接性

物联网 （IoT） 通过连接无缝收集和共享数据的设备，正在改变从智能家居到工业自动化的行业。每个物联网设备的核心都是一块印刷电路板 （PCB），经过精心设计，旨在平衡能效、紧凑的尺寸和强大的连接性。对于工程师来说，实现这种平衡是一项复杂的挑战，需要精度和创新。我们探讨了设计满足现代应用严格要求的物联网 PCB 的关键考虑因素和策略，提供实用的见解来帮助您在下一个项目中取得成功。

了解物联网 PCB 设计挑战

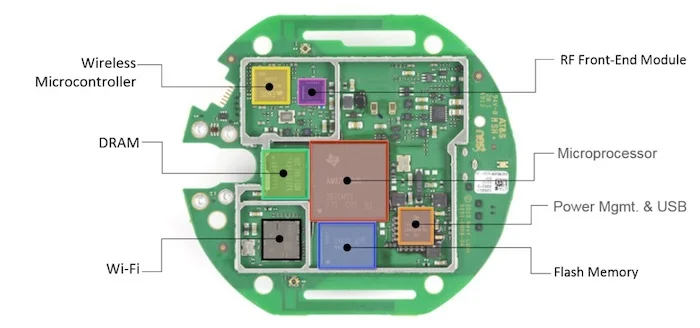

物联网设备由其感知、处理和通信数据的能力来定义，通常采用紧凑的外形和有限的电源。这给PCB设计人员带来了独特的挑战。设备必须依靠电池供电高效运行，适合小型外壳，并在不同环境中保持可靠的无线连接。例如，智能恒温器可能需要安装在 100 毫米 x 100 毫米的外壳内，同时支持 Wi-Fi 连接并使用单个 CR2032 电池运行一年多。

主要挑战包括：

• 电源效率：物联网设备通常依赖于电池或能量收集，因此需要在不牺牲性能的情况下最大限度地降低功耗的设计。

• 小型化：紧凑的布局对于可穿戴设备、传感器和其他空间受限的应用至关重要。

• 连接：尽管存在潜在的干扰和信号衰减，但仍必须保持强大的无线通信，例如蓝牙、Wi-Fi 或 Zigbee。

应对这些挑战需要采用战略方法来选择元件、布局设计和信号完整性管理。

优化物联网 PCB 的电源效率

电源效率是物联网 PCB 设计的基石，因为许多设备使用有限的能源运行。要实现较长的电池寿命（通常超过 12 个月），需要仔细选择组件和电源管理策略。

选择低功耗组件

选择低功耗的组件至关重要。例如，意法半导体的STM32WBA52等微控制器 （MCU） 支持具有超低功耗模式的蓝牙 LE 5.3，可以在待机模式下将功耗降低至 1 μA。同样，温度或压力传感器等传感器应具有较低的静态电流，最好低于 10 μA，以最大限度地减少空闲期间的能耗。

实施电源管理技术

有效的电源管理涉及时钟门控和睡眠模式等技术。时钟门控可禁用未使用组件的时钟，从而将动态功耗降低多达 30%。深度睡眠模式允许 MCU 和无线模块进入低功耗状态，空闲时功耗低于 5 μW。例如，在智能电表中，MCU 可以每 10 秒唤醒一次以传输数据，大部分时间都处于睡眠模式以延长电池寿命。

另一种策略是功率预算，其中每个电路块都分配了特定的功率限制。例如，可穿戴设备可能会为 MCU 分配 50 mW，为传感器分配 20 mW，为无线模块分配 30 mW，以确保总功耗保持在电池容量范围内。

能量收集

在远程或离网应用中，使用太阳能、动能或热能的能量收集可以补充或替代电池。专为能量收集而设计的 PCB 可能包括一个电源管理 IC，例如 Texas Instruments BQ25504，它可以有效管理来自太阳能电池的能量，转换效率高达 90%。

实现紧凑的PCB布局

小型化是物联网设备的标志，支持智能手表和医疗植入物等应用。然而，将更多功能打包到更小的空间中会增加设计复杂性。

高密度互连 （HDI） 技术

HDI PCB 使用微孔（直径小至 50 μm）和细线迹线（宽度低于 100 μm）来增加元件密度。这使得设计人员能够在紧凑的占地面积内集成更多组件，例如传感器和通信模块。例如，用于健身追踪器的 HDI PCB 可能使用 6 层叠层在 20 mm x 30 mm 板中有效地路由信号。

柔性和刚柔结合 PCB

柔性和刚柔结合 PCB 非常适合具有非标准形状或狭小空间的设备。由聚酰亚胺制成的柔性 PCB 可以弯曲或折叠，与刚性板相比，减少了对连接器的需求并节省了高达 50% 的体积。智能手表中的刚柔结合 PCB 可能结合了用于 MCU 的刚性部分和用于显示器的柔性部分，安装在弯曲的外壳中。

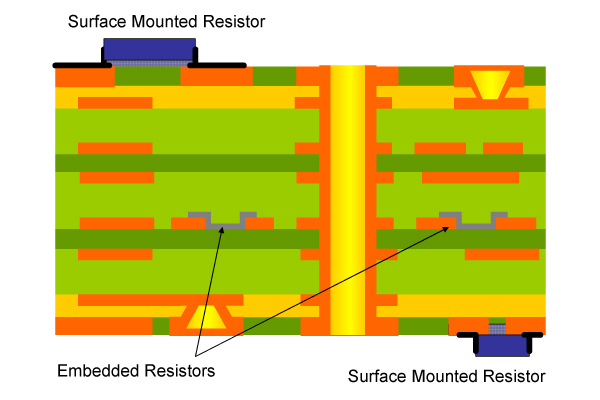

嵌入式组件

在 PCB 基板中嵌入无源和有源元件可减少表面积要求。例如，在板层中嵌入 10 μF 电容器可以节省 2 mm2 的表面空间，通过缩短走线长度来提高信号完整性。该技术在尺寸至关重要的医疗设备中特别有用。

确保强大的连接性

可靠的无线连接是物联网设备的支柱，可实现蓝牙、Wi-Fi、Zigbee 或 5G 等协议之间的无缝数据交换。然而，在高密度布局和拥挤的射频环境中保持信号完整性是一项重大挑战。

天线设计和放置

天线集成对于无线性能至关重要。印刷天线，例如平面倒 F 天线 （PIFA），可以嵌入 PCB 中以节省空间。对于 2.4 GHz 蓝牙模块，天线走线长度应约为 31 mm，以满足四分之一波长要求。放置同样重要——天线应远离金属元件和接地层以避免干扰，理想情况下间隙至少为 10 毫米。

信号完整性和 EMI 缓解

物联网设备中的高频信号容易因串扰和电磁干扰 （EMI） 而退化。为了保持信号完整性，设计人员应使用受控阻抗走线（射频信号通常设置为 50 欧姆），并结合接地层以降低噪声。屏蔽技术（例如在敏感组件周围添加铜浇注）可将 EMI 降低多达 20 dB。例如，在智能家居传感器中，将不同层的模拟和数字信号分开可以防止串扰，确保可靠的数据传输。

利用 捷配PCB 的专业知识实现物联网成功

我们了解物联网 PCB 设计的复杂性，并提供量身定制的解决方案来帮助工程师实现最佳结果。我们的快速原型设计服务可在短短 24 小时内交付高质量的 PCB，从而实现快速迭代和测试。凭借先进的制造能力，包括 HDI 和柔性 PCB 生产，我们确保您的设计符合能效、尺寸和连接性的最高标准。我们的全球物流网络保证快速交货，我们的专家团队提供可制造性设计 （DFM） 反馈以优化您的布局。无论您是开发原型还是扩展到生产。

为物联网设备设计 PCB 需要在能效、紧凑尺寸和强大的连接性之间取得微妙的平衡。通过利用低功耗组件、HDI 和柔性 PCB 等先进布局技术以及强大的天线和信号完整性策略，工程师可以创建满足现代应用需求的设备。通过仔细的规划和合适的制造合作伙伴，您的物联网设计可以实现卓越的性能和可靠性。
