2025人工智能驱动的PCB设计趋势

人工智能通过自动执行重复性任务、提高准确性并使工程师能够处理日益复杂的项目，正在彻底改变 PCB 设计。机器学习 （ML） 算法分析大量数据集，以建议最佳元件放置、预测信号完整性问题并简化布线。例如，与手动设计相比，人工智能可以将走线长度减少多达 20%，从而最大限度地减少信号干扰并提高性能。随着电子设备变得越来越小、功能更强大，这些进步至关重要，要求具有微孔和细间距组件的高密度互连 （HDI） 板。

趋势一：人工智能驱动的设计优化

2025 年最重要的趋势之一是使用人工智能来优化 PCB 布局。人工智能算法分析设计约束，例如阻抗要求（例如，高速信号为 50 欧姆）、散热和电路板尺寸，以建议最大限度地提高性能的布局。例如，人工智能可以放置组件以确保信号路径尽可能短，从而减少数据传输速率超过 5 Gbps 的 10G 等应用中的延迟。祖肯的 CR-8000 Design Force 等工具使用 AI 执行实时约束驱动的路由，将设计时间缩短多达 30%。

人工智能还通过向设计师提供即时反馈来增强协作。例如，如果走线违反设计规则（例如，最小间距为 0.1 毫米），人工智能会标记问题并提出更正建议，从而减少昂贵的重新设计。这对于 HDI PCB 尤其有价值，因为微孔（小至 0.05 毫米）需要精度。

趋势 2：用于信号和电源完整性分析的人工智能

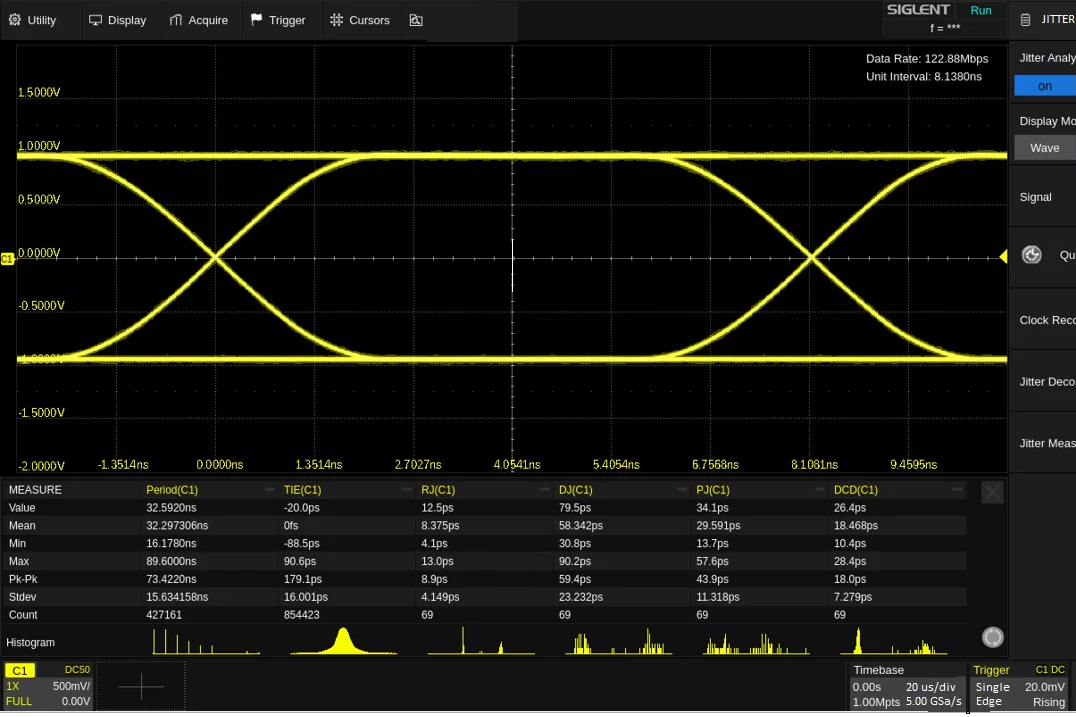

信号完整性 （SI） 和电源完整性 （PI） 对于高速 PCB 至关重要，尤其是在汽车雷达和物联网设备等应用中。人工智能驱动的工具以前所未有的精度模拟时域和频域效应，例如串扰和阻抗失配。例如，人工智能可以预测时钟速度为 100 MHz 的 10 层 PCB 中的信号反射，确保符合 PCIe 6.0 （64 GT/s） 等标准。通过分析眼图，人工智能评估信号质量，将误码率降低到 10^-12 以下。

电源完整性同样重要，因为现代设备需要稳定的电压电源（例如，DDR5 内存为 1.2V）。人工智能通过最大限度地减少压降和减少电磁干扰 EMI 合规性测试来优化供电网络 （PDN）。这使得电路的功耗降低了 15%，从而延长了设备的使用寿命并支持可持续发展目标。

趋势三：人工智能增强的热管理

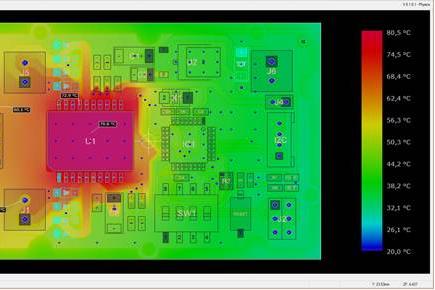

随着电子设备的缩小，热管理成为一项挑战。人工智能帮助工程师设计有效散热的 PCB，防止电动汽车 （EV） 充电器等大功率应用出现故障。人工智能算法分析整个 PCB 上的热量分布，推荐导热系数为 1-4 W/m·K 的金属芯 PCB （MCPCB） 等材料用于 LED 应用。他们还建议最佳过孔放置，以将热阻降低多达 25%。

例如，在电动汽车电池管理系统的多层 PCB 中，人工智能可以识别热点（例如，靠近 100W 电源模块）并提出热通孔或散热器。这确保了组件在安全温度范围（通常低于 85°C）内运行，从而提高了可靠性。

趋势 4：柔性和刚柔结合 PCB 设计中的人工智能

在可穿戴设备、航空航天和医疗保健领域对轻质、适应性强的电子产品的需求的推动下，柔性和刚性柔性 PCB 将在 2025 年获得关注。人工智能通过考虑机械应力和动态弯曲来优化这些设计。例如，人工智能可确保聚酰亚胺基材上的迹线在 10,000 次弯曲循环期间保持完整性，这对于诊断贴片等医疗设备至关重要。

AI 还支持结合刚性和柔性截面的混合设计。通过模拟应力点，人工智能建议走线宽度（例如 0.2 毫米）和层叠层以防止开裂。这一趋势是由不断增长的刚柔结合 PCB 市场推动的，预计 2023 年至 2028 年复合年增长率为 10%。

趋势 5：人工智能驱动的 PCB 设计可持续性

可持续发展是 2025 年的首要任务，工程师们寻求环保的 PCB 解决方案。人工智能通过推荐可生物降解的基材（例如纤维素基材料）并优化材料使用以减少高达 20% 的浪费来支持这一点。例如，人工智能可以最大限度地减少 4 层 PCB 中的铜使用量，从而降低蚀刻工艺对环境的影响。

人工智能还通过预测设备维护需求来增强节能制造，减少 15% 的停机时间。由人工智能优化的无铅焊接技术进一步符合 RoHS 等法规，确保合规性而不影响质量。

趋势 6：用于增材制造和 3D 打印的人工智能

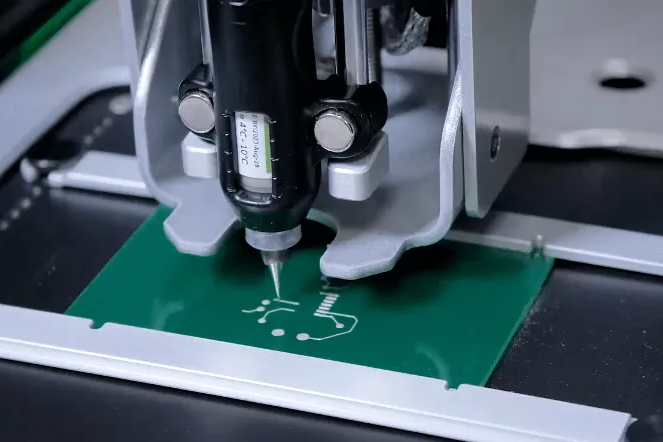

包括 3D 打印在内的增材制造将在 2025 年改变 PCB 原型设计。人工智能通过生成具有嵌入式组件的复杂多层设计来简化流程，从而将电路板尺寸减少多达 30%。例如，人工智能可以使用有机聚合物设计集成二极管和薄膜晶体管 （TFT） 的 3D 打印 PCB，非常适合环境传感器。

人工智能还通过优化打印路径减少增材制造中的材料浪费，将生产成本降低 10-15%。这对于快速原型制作尤其有价值，因为工程师需要在几天而不是几周内获得功能板。

人工智能驱动的 PCB 设计的挑战

尽管有其好处，人工智能驱动的 PCB 设计仍面临挑战。供应链问题可能会延迟获得罗杰斯层压板等先进材料，这些材料具有低介电损耗（例如，10 GHz 时为 0.002）。此外，人工智能工具和培训的高成本可能成为小公司的障碍。质量控制仍然至关重要，因为人工智能可能会忽视细微的设计缺陷，需要人工监督以确保可靠性。

工程师还必须解决数据安全问题，因为人工智能依赖于存储敏感设计文件的基于云的平台。强大的加密和安全工作流程对于保护知识产权至关重要。

人工智能将在 2025 年改变 PCB 设计，使工程师能够为尖端应用创建更小、更高效、更可持续的电路板。从优化布局和确保信号完整性到增强热管理和支持增材制造，人工智能驱动的趋势正在重塑行业。通过随时了解这些进步并与可靠的制造商合作，工程师可以克服挑战并提供创新的电子产品。随着我们不断突破 PCB 设计的界限，人工智能仍将是进步的基石，同等程度地推动性能和可持续性。
