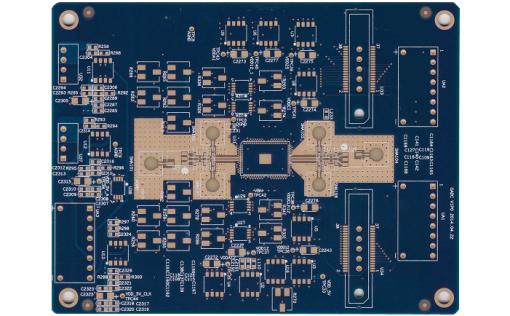

PCB四层板敏感信号屏蔽与隔离设计要点总结
在 PCB 设计中,四层板的敏感信号屏蔽与隔离至关重要,尤其是对于时钟、射频等高速信号,它们很容易成为干扰源。以下是关于四层板敏感信号屏蔽与隔离的设计要点。
敏感信号干扰源的特点及时钟、射频信号的干扰风险
时钟信号和射频信号是高速信号的典型代表,它们具有高频率和快速变化的特点。这些信号在传输过程中容易产生电磁干扰(EMI),进而影响其他信号的正常传输。例如,时钟信号的上升沿和下降沿非常陡峭,这会导致在信号周围产生较强的电磁场。如果这些敏感信号没有得到有效的屏蔽和隔离,它们的干扰可能会导致其他信号出现误触发、信号失真等问题,从而影响整个电路的性能和稳定性。
采用包地处理(Guard Trace)的原理与方法
包地处理是一种有效的屏蔽方法,通过在敏感信号旁边布置一条或多条接地的导线(即包地线),可以起到隔离和屏蔽的作用。这些包地线能够捕获和引导电磁场,减少敏感信号与其他信号之间的耦合。
包地线的布置应尽量靠近敏感信号线,以增强屏蔽效果。一般来说,包地线与敏感信号线之间的间距应小于信号线间距的三分之一。
包地线的宽度应根据实际情况进行选择,通常应尽可能宽一些,以提供更好的屏蔽性能。例如,在 PCB 布局允许的情况下,可以将包地线的宽度设置为 0.5mm 至 1mm。
屏蔽过孔(Via Fence)的作用与实施要点
屏蔽过孔是一种通过在 PCB 上钻孔并将其连接到地平面来形成屏蔽墙的方法。它可以有效地阻挡电磁干扰的传播。
屏蔽过孔应围绕敏感信号区域进行布置,形成一个完整的屏蔽墙。过孔之间的间距应尽量小,以防止电磁干扰从过孔之间的间隙泄漏出去。通常,过孔间距应小于信号波长的十分之一。
屏蔽过孔的深度应贯穿整个 PCB 板厚,并且要确保过孔与地平面有良好的电气连接。可以通过在过孔周围布置焊盘和过孔填充等方式来实现良好的连接。
专用屏蔽层隔离敏感信号的设计方案
设置一个专用的屏蔽层是另一种有效的隔离敏感信号的方法。这个屏蔽层通常是铜箔层,它可以对敏感信号进行全方位的屏蔽。
专用屏蔽层应紧邻敏感信号层布置,并且要与地平面保持良好的电气连接。可以通过多个过孔将屏蔽层与地平面连接起来,以确保屏蔽效果。在设计专用屏蔽层时,要注意其形状和尺寸应与敏感信号区域相匹配。同时,要避免在屏蔽层上布置其他信号线或元件,以免影响屏蔽效果。
