无镍沉金 vs 传统沉金：3个核心差异帮你选对

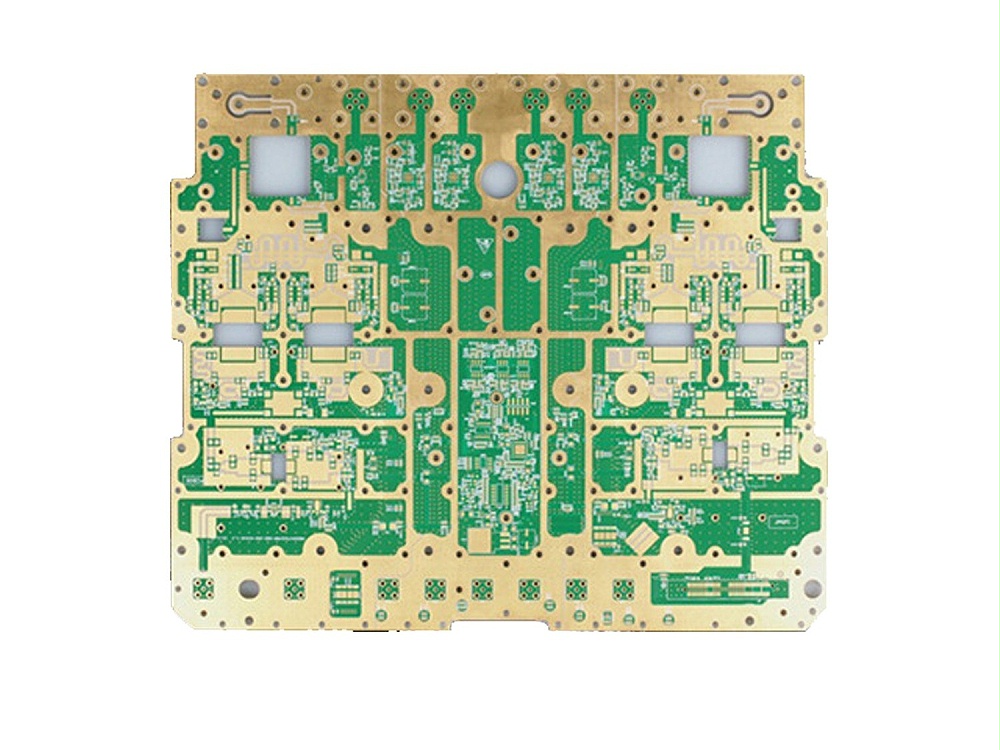

在选择 PCB 表面处理工艺时，很多人会在无镍沉金 (EPIG) 和传统沉金 (ENIG) 之间纠结：两者都是沉金工艺，到底该怎么选？其实它们虽然名字相似，但在成分、性能、适用场景上有很大差异。今天就从 3 个核心维度对比 EPIG 和 ENIG，帮你根据自身需求选对工艺，避免 “花冤枉钱” 或 “选错影响产品质量”。

第一个核心差异：成分与安全性 —— 有无镍，决定敏感场景适配性

这是 EPIG 和 ENIG 最本质的区别。传统 ENIG 工艺的核心是 “铜→镍→金”，镍层是不可或缺的环节，而 EPIG 工艺用钯层替代镍层，变成 “铜→钯→金”，完全不含镍。这个差异直接决定了两者在安全场景的适配性。

传统 ENIG 工艺的镍层存在两个风险：一是 “致敏风险”，镍是国际公认的致敏金属，皮肤长期接触含镍的 PCB 部件，可能引发过敏反应，这也是它无法用于医疗植入设备、儿童电子、食品接触电子的主要原因；二是 “离子迁移风险”，在高温高湿环境下，镍离子可能会从 PCB 板中析出，迁移到其他部件，影响设备性能，甚至带来安全隐患（比如医疗设备中镍离子迁移可能影响患者健康）。

而 EPIG 工艺的钯层完全没有这些问题：钯是惰性金属，不会引起人体过敏，也不会在正常使用环境下发生离子迁移，所以能轻松适配医疗设备、儿童电子、食品接触电子等敏感场景。比如某儿童智能手表厂商，之前用 ENIG 工艺的 PCB 板，有家长反馈孩子佩戴后手腕过敏，换成 EPIG 工艺后，过敏问题完全解决；某医疗设备公司的植入式传感器 PCB 板，必须用 EPIG 工艺，才能通过医疗安全认证。

如果你的产品需要接触人体（尤其是敏感人群），或用于对金属离子有严格限制的场景，EPIG 是唯一选择；如果产品是普通工业设备、非接触人体的消费电子，ENIG 的安全性也能满足需求。

第二个核心差异：性能与可靠性 —— 信号传输、焊接稳定性的不同表现

在性能层面，EPIG 和 ENIG 的差异主要体现在 “高频信号传输” 和 “焊接可靠性” 上。

先看高频信号传输：传统 ENIG 工艺的镍层具有一定的磁导率，在高频信号（比如 5G、毫米波）场景下，会产生涡流效应，导致信号衰减或失真，影响设备的信号处理能力；而 EPIG 工艺的钯层没有磁导率，不会对高频信号产生干扰，能更好地保留信号完整性。比如 5G 基站的信号处理 PCB 板，用 EPIG 工艺比 ENIG 工艺的信号衰减减少 30% 以上，能提升基站的覆盖范围和通信质量；毫米波雷达的 PCB 板，用 EPIG 工艺能让雷达探测精度更高，避免因信号失真导致的探测误差。

再看焊接可靠性：传统 ENIG 工艺容易出现 “黑盘问题”—— 镍层在后续加工或存放过程中，可能会氧化形成黑色的氧化镍层，焊接时氧化镍层会阻碍焊锡与镍层结合，导致虚焊；而 EPIG 工艺的钯层氧化速度极慢，且钯本身具有良好的可焊性，焊接时能形成均匀、牢固的焊点，几乎不会出现虚焊问题。某汽车电子厂商做过测试：在相同的存放环境下（温度 25℃、湿度 60%），ENIG 工艺的 PCB 板存放 3 个月后，焊接虚焊率达到 5%，而 EPIG 工艺的 PCB 板存放 6 个月，虚焊率仍低于 0.1%。

第三个核心差异：成本与性价比 ——EPIG 更贵，但敏感场景 “物有所值”

成本是很多人选择工艺时的重要考量，EPIG 和 ENIG 的成本差异比较明显：EPIG 工艺的成本比 ENIG 高 20%-30%，主要原因是钯的价格比镍贵很多（钯的市场价格是镍的几十倍）。

从性价比角度看，要根据场景判断：如果是普通场景（比如家电 PCB 板、非高频的工业控制 PCB 板），ENIG 工艺的性能完全能满足需求，且成本更低，性价比更高；如果是敏感场景（医疗、儿童电子）或高频信号场景（5G、毫米波），EPIG 工艺虽然成本高，但能解决 ENIG 无法解决的安全和性能问题，属于 “物有所值”。比如某医疗设备厂商，虽然 EPIG 工艺增加了 20% 的成本，但避免了因镍过敏导致的产品召回风险（一次召回损失可能是成本增加的几十倍），从长期来看反而更划算。

总结一下：如果你的产品有 “无镍需求”“高频信号需求” 或 “高焊接可靠性需求”，哪怕成本高一点，也要选 EPIG；如果产品是普通场景，对镍不敏感、信号频率不高，ENIG 是更具性价比的选择。不确定怎么选？可以咨询专业的 PCB 供应商，他们会根据你的产品场景、性能需求、预算给出建议。比如捷配 PCB，不仅能提供 EPIG 和 ENIG 两种工艺的 PCB 产品，还能通过专业的场景分析，帮客户判断哪种工艺更适合，同时提供定制化的层厚方案（比如 EPIG 的钯层厚度、ENIG 的镍层厚度），让客户在满足需求的前提下，实现成本最优。
