选择性金属化 vs 传统全板金属化

在 PCB 表面处理选择中，很多人会纠结 “选选择性金属化还是传统全板金属化”—— 两者看似都是 “镀金属”，但在成本、性能、设计适配性上差异巨大。今天捷配 PCB 从 4 个核心维度对比两者，帮你根据需求选对工艺，避免 “选贵的不选对的”。

差异一：成本控制 —— 选择性金属化 “省材料，降成本”

综合来看，选择性金属化的总成本比传统全板金属化低 15%-40%，且 PCB 面积越大、金属覆盖率越低（如仅局部焊盘需要金属），成本优势越明显。比如工业控制 PCB（仅连接器触点和芯片焊盘需金属化），选择性金属化比全板沉金成本低 35% 以上；而消费电子小尺寸 PCB（金属覆盖率高），成本优势约 15%-20%。

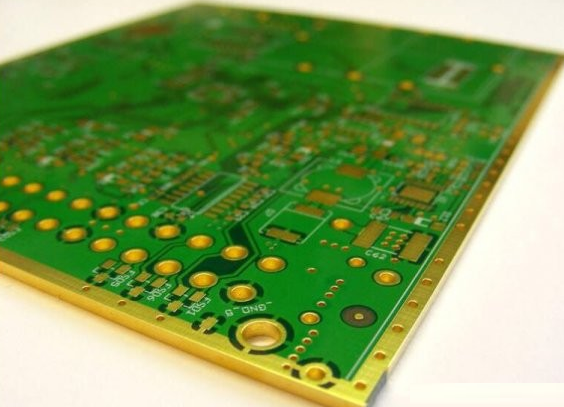

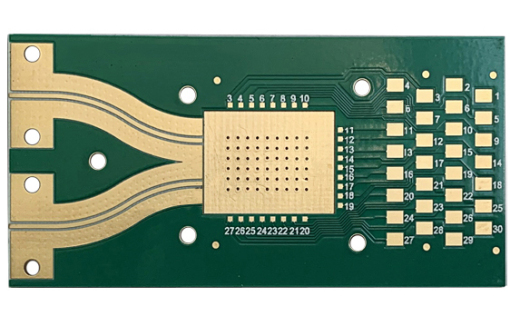

再比如高频 PCB（如 5G 射频 PCB）：信号传输区域需要低阻抗（镀银，阻抗约 1.59μΩ?cm），而接地区域需要高附着力（镀铜，与基材结合力强）。传统全板镀银虽能满足信号传输需求，但接地区域附着力不足，易脱落；选择性金属化可在信号区镀银、接地区镀铜，兼顾低阻抗和高附着力，减少高频信号损耗。

再比如细间距 PCB（如芯片封装 PCB，焊盘间距 0.05mm）：传统全板沉金易出现 “金层桥连”（相邻焊盘的金层连在一起，导致短路），需额外做蚀刻修正；选择性金属化通过激光或高精度掩膜，可精准界定 0.05mm 间距的焊盘，金属层不会桥连，无需修正，良率从 85% 提升至 99% 以上。

传统全板金属化会产生更多的金属废料和废水 —— 全板沉积金属后，若需要局部去除金属（如非导电区域），需用蚀刻液蚀刻，产生含重金属的废水；而选择性金属化仅在目标区域沉积金属，无需蚀刻，减少 30%-50% 的重金属废水排放。

此外，选择性金属化减少了贵金属（金、银）的用量，降低了矿产资源消耗。以沉金工艺为例，某 PCB 工厂年产 100 万片 PCB，若用传统全板沉金，年消耗金约 100 公斤；改用选择性金属化（金属覆盖率 5%），年消耗金仅 5 公斤，减少 95% 的金资源消耗，符合环保趋势。在环保要求严格的地区（如欧盟、北美），选择性金属化因低污染、低消耗，更容易通过环保认证（如 RoHS 2.0、REACH）。
