选择性金属化的4类适用领域，一文看懂

选择性金属化虽有诸多优势，但并非所有 PCB 都适用 —— 有些场景用它能最大化性能和成本优势，有些场景则没必要。今天捷配 PCB 总结 4 类最适合选择性金属化的 PCB 场景，帮你快速判断 “自己的 PCB 该不该选”，避免盲目跟风或错失优势。

场景一：局部导电需求的 PCB——“只镀该镀的，不浪费”

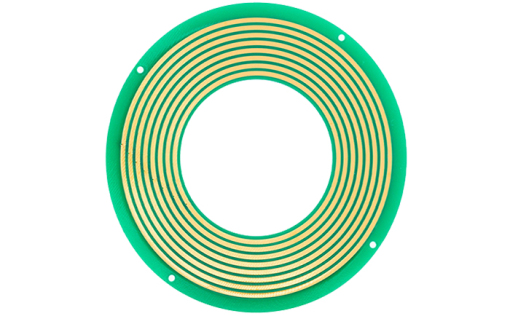

最适合选择性金属化的场景，是 “仅局部区域需要导电，其他区域需绝缘” 的 PCB，这类 PCB 用传统全板金属化会严重浪费成本，且影响绝缘性。

典型例子包括：智能穿戴设备 PCB（如智能手表、手环）、医疗设备 PCB（如血糖仪、心电监护仪）、工业传感器 PCB。以智能手表 PCB 为例，仅芯片焊盘（3%-5% 面积）和充电触点（2%-3% 面积）需要金属化（确保焊接和充电导电），其他区域需绝缘（避免与皮肤接触短路或干扰信号）。若用传统全板沉金，金属覆盖率仅 8%，92% 的金属层完全浪费，成本增加 30% 以上；而用选择性金属化，仅在焊盘和触点区域沉金，其他区域做阻焊绝缘，成本降低 35%，且绝缘区域无金属干扰，信号更稳定。

医疗设备 PCB 的需求更特殊 —— 比如血糖仪的测试电极区域（仅 1% 面积）需要镀银（确保导电灵敏），其他区域需绝缘（避免与血液接触导致金属离子析出）。传统全板镀银不仅成本极高（银价约 6 元 / 克），还存在金属离子析出风险；选择性金属化仅在电极区域镀银，其他区域绝缘，既满足测试灵敏度需求，又符合医疗安全标准（如 ISO 10993-1），避免患者过敏风险。

场景二：差异化性能需求的 PCB——“一区一金属，性能最优”

当 PCB 不同区域有不同性能需求（如导电、耐磨、抗腐蚀），传统全板金属化无法满足，选择性金属化能通过 “不同区域镀不同金属” 实现性能精准匹配。

典型例子包括：汽车电子 PCB（如车载中控、自动驾驶雷达）、5G 射频 PCB、航空航天 PCB。汽车自动驾驶雷达 PCB 有三个关键区域：信号接收区需要低阻抗（镀银，减少信号损耗）、电源连接区需要高电流承载（镀铜，铜的电流密度高）、外部接口区需要高耐磨性（镀镍合金，承受频繁插拔）。传统全板镀镍金只能满足耐磨性，信号损耗大、电流承载不足；选择性金属化在三个区域分别镀银、铜、镍合金，信号损耗降低 40%，电流承载能力提升 50%，接口寿命延长 3 倍，完美适配自动驾驶的高可靠性需求。

5G 射频 PCB 的不同区域需求也不同：天线馈线区域需要低介电损耗（镀金，金的介电损耗角正切仅 0.0005）、接地区域需要高附着力（镀铜，与基材结合力强）。传统全板镀金虽能满足天线需求，但接地区域附着力差，易脱落；选择性金属化在馈线区镀金、接地区镀铜，介电损耗降低 30%，接地可靠性提升 90%，确保 5G 信号稳定传输。

场景三：复杂结构 PCB——“适配异形、柔性、细间距”

传统全板金属化对复杂结构 PCB（如柔性 PCB、异形 PCB、细间距 PCB）的适配性差，易出现断裂、短路等问题，选择性金属化能灵活应对这些结构。

典型例子包括：折叠屏手机柔性 PCB、毫米波雷达细间距 PCB、异形传感器 PCB。折叠屏手机的铰链 PCB 是柔性结构，需要反复弯折（每天弯折 100 次以上，寿命需 3 年），若用传统全板镀铜，弯折时铜层会断裂，导致信号中断；选择性金属化在弯折区域不镀金属（保留柔性），仅在固定区域（如芯片焊接区、屏幕连接区）镀铜，弯折寿命从 1 万次提升至 5 万次以上，解决折叠屏的 “断触” 痛点。

毫米波雷达 PCB 的焊盘间距极细（0.05-0.1mm），传统全板沉金易出现金层桥连（相邻焊盘短路），良率仅 80%；选择性金属化用激光直接成型法，精准界定 0.05mm 间距的焊盘，金属层无桥连，良率提升至 99%，且信号传输更稳定，雷达探测距离增加 20%。

场景四：小批量、多品种 PCB——“换型快，成本可控”

小批量（几十到几百片）、多品种的 PCB（如样品试产、DIY 项目、定制化设备），传统全板金属化的 “换型成本高”（需重新制作掩膜、调整镀液），选择性金属化（尤其是干膜掩膜法、激光直接成型法）换型快，成本可控。

比如电子工程师的 DIY 项目（如开源硬件、创客作品），通常只需要 10-20 片 PCB，且每批设计不同（焊盘位置、数量变化）。传统全板金属化需为每批制作专属菲林和掩膜，换型成本约 500 元 / 批，小批量分摊后成本极高；选择性金属化用干膜掩膜法，更换菲林即可适配不同设计，换型成本仅 50 元 / 批，且生产周期从 7 天缩短至 3 天，满足 DIY 项目的快速试产需求。

企业新产品试产也类似 —— 某汽车电子厂商开发新车型的传感器 PCB，试产阶段仅需 50 片，若用传统全板镀镍金，试产成本约 2000 元；用选择性金属化（仅关键区域镀镍金），试产成本降至 800 元，且能快速验证不同金属组合的性能，为批量生产优化方案。

如果你的 PCB 属于以上 4 类场景，选择性金属化会是性价比最高的选择；若 PCB 是全板需要相同性能（如普通电源 PCB、简单 LED 驱动 PCB），且批量极大（10 万片以上），传统全板金属化更划算。选择前建议结合 “性能需求、结构复杂度、批量” 三个维度评估，或咨询专业供应商获取方案。
