随着电子制造行业的不断发展，产品朝着小型化、高密度、高集成度方向迈进，对产品质量的要求也越来越高。自动光学检测（AOI）技术作为一种高效、精准的检测手段，已广泛应用于电子制造的各个环节，从元器件生产到整机组装，都能看到 AOI 技术的身影。本文将详细介绍 AOI 技术在电子制造行业的多元应用场景，展现其在提升产品质量、提高生产效率方面的重要作用。

一、电子元器件生产环节的 AOI 应用

电子元器件是电子设备的基础，其质量直接影响电子设备的性能和可靠性。在电子元器件生产过程中，AOI 技术主要用于元器件的外观检测和尺寸测量，确保元器件符合生产标准。

（一）半导体芯片生产中的 AOI 应用

在半导体芯片生产过程中，从晶圆制造到芯片封装，每个环节都需要进行严格的质量检测。在晶圆制造阶段，AOI 技术用于检测晶圆表面的划痕、污渍、缺陷等问题。由于晶圆表面非常脆弱，且缺陷尺寸微小（通常在微米甚至纳米级别），传统的检测方法难以满足要求。AOI 设备采用高分辨率相机和先进的图像处理算法，能够精确识别晶圆表面的微小缺陷，并及时反馈给生产系统，以便工作人员调整生产参数，减少不合格产品的产生。在芯片封装阶段，AOI 技术则用于检测芯片封装后的外观缺陷，如封装体的裂纹、气泡、引脚的变形、氧化等。通过 AOI 检测，可以确保封装后的芯片外观完好，引脚符合焊接要求，避免因封装缺陷导致芯片性能故障。

（二）被动元器件生产中的 AOI 应用

被动元器件（如电阻、电容、电感）具有体积小、数量多、生产批量大的特点，人工检测效率低且容易出现漏检、误检。AOI 技术在被动元器件生产中的应用主要包括外观检测和尺寸测量。在外观检测方面，AOI 设备能够检测电阻、电容表面的丝印是否清晰、完整，有无错印、漏印，以及元器件表面是否存在划痕、破损、污渍等缺陷；在尺寸测量方面，AOI 设备能够精确测量元器件的长度、宽度、高度、引脚间距等尺寸参数，确保元器件尺寸符合设计要求。例如，在片式电阻生产中，AOI 设备可以对电阻的长度、宽度进行在线测量，测量精度可达 ±0.01mm，远高于人工测量精度，同时检测速度可达每分钟数千个，大幅提高了检测效率。

二、PCB 板生产环节的 AOI 应用

PCB 板作为电子设备的 “骨架”，承担着电子元器件的支撑和电气连接功能，其质量对电子设备的稳定性至关重要。在 PCB 板生产过程中，AOI 技术的应用贯穿了从内层板制作到成品板检测的整个流程。

（一）内层板制作中的 AOI 应用

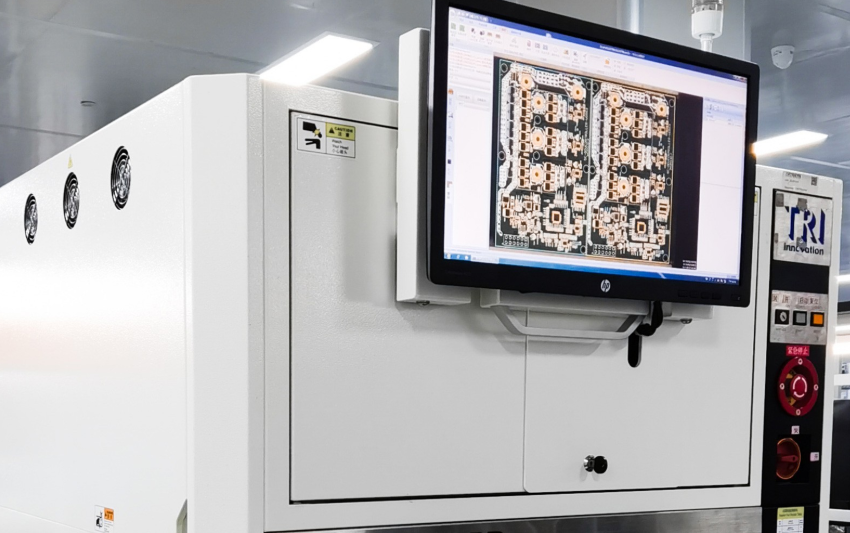

内层板是 PCB 板的核心部分，其线路的完整性和准确性直接影响 PCB 板的电气性能。在内层板制作过程中，AOI 技术主要用于检测内层板线路的开路、短路、线宽偏差、线路缺口、针孔等缺陷。由于内层板线路密度高、线宽细小（目前主流的内层板线宽已达到 0.1mm 以下），人工检测根本无法满足要求。AOI 设备通过高分辨率相机和专用的线路检测算法，能够快速、准确地识别这些缺陷，并生成详细的缺陷位置图，方便工作人员进行修复。例如，在检测内层板线路短路时，AOI 设备能够通过对比标准线路图像，准确找出短路点的位置，误差不超过 0.02mm。

（二）外层板制作中的 AOI 应用

外层板是 PCB 板与外部元器件连接的部分，其外观质量和尺寸精度要求较高。在外层板制作过程中，AOI 技术主要用于检测外层板的焊盘缺陷（如焊盘变形、氧化、缺角）、线路缺陷（如开路、短路、线宽偏差）、表面缺陷（如划痕、污渍、凹陷）以及字符丝印缺陷（如字符模糊、错印、漏印）等。此外，AOI 技术还用于检测外层板的尺寸精度，如板厚、板边尺寸、孔径等参数。通过 AOI 检测，可以确保外层板的质量符合客户要求，避免因外层板缺陷导致元器件焊接不良或电气性能故障。

（三）成品板检测中的 AOI 应用

成品板检测是 PCB 板生产的最后一道质量关口，直接关系到 PCB 板能否出厂。在成品板检测中，AOI 技术主要用于对 PCB 板的整体外观和电气性能相关的外观特征进行全面检测。除了检测外层板的常见缺陷外，还会检测 PCB 板上的元器件安装情况（如元器件有无错装、漏装、反装）、焊点质量（如焊点虚焊、假焊、焊点过大或过小）等。对于一些高密度 PCB 板，由于元器件数量多、排列密集，人工检测难以全面覆盖，AOI 设备则能够通过多角度成像和三维检测技术，对 PCB 板进行全方位检测，确保每一片成品板都符合质量标准。

三、电子整机组装环节的 AOI 应用

电子整机组装是将各种电子元器件和 PCB 板组装成完整电子设备的过程，其组装质量直接影响电子设备的整体性能和可靠性。在电子整机组装环节，AOI 技术主要用于检测元器件的安装质量和焊点质量。

（一）元器件安装质量检测

在电子整机组装过程中，元器件的安装质量至关重要。如果元器件出现错装、漏装、反装等问题，会导致电子设备无法正常工作甚至损坏。AOI 技术通过对组装后的电路板进行图像采集和分析，能够准确检测出元器件的安装情况。例如，在检测芯片的安装时，AOI 设备能够通过对比芯片的标准图像，判断芯片的型号是否正确、安装位置是否准确、有无反装等问题；在检测连接器的安装时，能够检测连接器的插针是否完好、安装是否到位等。此外，AOI 技术还能够检测元器件的极性是否正确，如二极管、电容等有极性元器件的安装方向是否符合要求。

（二）焊点质量检测

焊点是电子整机组装中连接元器件和 PCB 板的关键部位，焊点质量直接影响电子设备的电气连接性能和可靠性。在焊点质量检测中，AOI 技术主要用于检测焊点的外观缺陷，如焊点虚焊、假焊、焊点过大、焊点过小、焊点偏位、焊点桥连等。AOI 设备通过高分辨率相机获取焊点的图像，然后采用图像处理算法对焊点的形状、灰度值等特征进行分析，判断焊点质量是否合格。例如，对于虚焊焊点，其图像特征通常表现为焊点表面不光滑、灰度值不均匀，AOI 设备能够根据这些特征准确识别虚焊焊点；对于焊点桥连，AOI 设备能够通过对比标准焊点图像，发现相邻焊点之间的多余焊料连接，及时指出缺陷。

在电子制造行业的各个应用场景中，AOI 技术都发挥着重要作用。捷配 PCB 作为专业的 PCB 生产企业，深知 AOI 技术在保障 PCB 质量方面的重要性，在 PCB 生产的多个关键环节部署了先进的 AOI 检测设备，确保每一片 PCB 产品都能满足客户的高质量需求，为电子制造行业提供可靠的 PCB 解决方案。
