图例印刷-PCB板制造工艺

图例印刷是 PC 板制造过程中的重要步骤，其中在印刷电路板 （PCB） 的表面添加必要的标记、符号和文本。这些标记有助于识别组件、指导组装并确保测试和使用过程中的正常功能。

什么是PCB制造中的图例印刷？

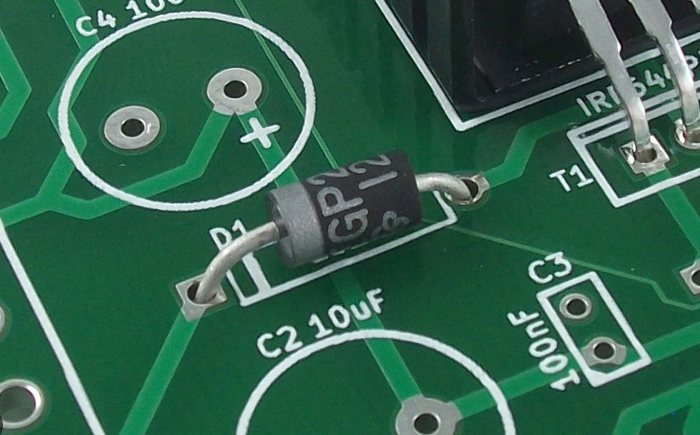

图例印刷，通常称为丝网印刷或叠加层，涉及在 PCB 表面应用文本、符号和标记。这些标记可作为工程师和技术人员在组装、测试和故障排除过程中的指南。它们通常包括组件标识符、极性指示器、测试点以及电路板功能所需的其他关键信息。

这个过程不仅仅是美观;它在减少组装过程中的错误和确保电路板按预期运行方面发挥着至关重要的作用。

图例印刷在PCB制造中的重要性

图例打印不仅仅是在电路板上添加标签。它直接影响最终产品的可用性和可靠性。如果没有清晰的标记，组装商可能会错误地放置组件，从而导致代价高昂的错误或电路板无法正常工作。例如，由于极性标记不清晰而导致电容器错位可能会导致短路，从而损坏整个电路板。

此外，图例打印有助于故障排除和维护。技术人员可以快速识别测试点或特定组件进行诊断，从而节省时间和资源。在汽车或航空航天等精度不容谈判的行业，准确的图例打印可能是项目成功与严重失败的区别。

图例印刷如何融入 PC 板制造工艺

PCB 制造过程是一个多步骤的旅程，图例印刷通常发生在电路板芯层制造后和最终组装之前。以下是图例打印在更广泛流程中的位置的简化概述：

• 设计和预制作：PCB 设计已最终确定，包括图例标记的放置。生产前测试服务确保设计符合制造公差。

• 芯材制造：电路板的层经过蚀刻、层压和钻孔，以创建必要的电路和过孔。

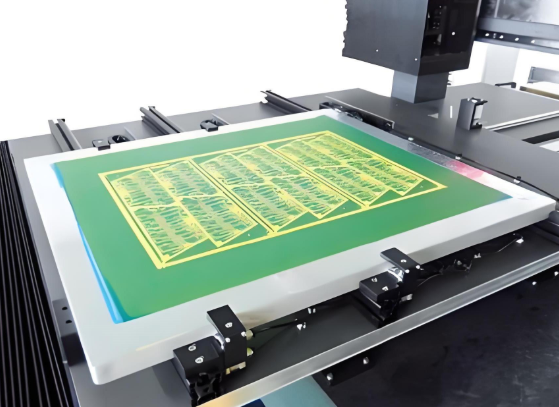

• 图例印刷：使用喷墨或传统丝印方法等各种技术将标记应用于电路板表面。

• 最终涂层和测试：应用保护性阻焊层，然后进行质量检查，以验证图例的准确性和整体电路板的完整性。

• 集会：组件在图例标记的指导下焊接到电路板上。

图例印刷中使用的技术

图例印刷可以使用多种方法，每种方法都有自己的优点，具体取决于电路板的复杂性和产量。下面，我们探讨了正在彻底改变这一过程的两项关键技术——喷墨打印和激光直接成像。

用于图例标记的喷墨打印

喷墨打印是一种数字方法，由于其灵活性和成本效益而在 PCB 制造中广受欢迎。该技术使用专用打印机将墨水直接沉积到 PCB 表面上，创建精确的文本和符号，而无需物理屏幕或掩模。

喷墨打印的一个主要优点是它能够适应小批量或原型生产。它允许快速更改设计，因为无需创建新的丝印模板。此外，喷墨可以实现高分辨率，确保即使是微小的标记（高度低至 0.5 毫米）在密集的电路板上也能清晰阅读。

PCB 制造中的激光直接成像

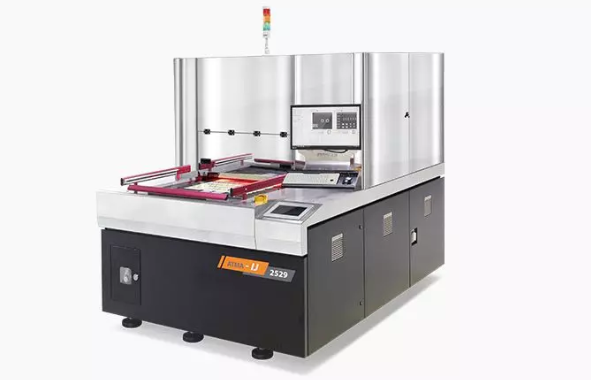

激光直接成像 （LDI） 是另一项尖端技术，虽然主要用于创建电路图案，但在实现高精度图例打印方面也发挥着作用。LDI 使用激光将图案直接成像到 PCB 上，无需传统的光掩模。这会产生更清晰、更准确的标记，特别是对于复杂或高密度的电路板。

LDI 的精度无与伦比，对准精度通常在 ±0.01 毫米以内。这对于空间有限的现代 PCB 至关重要，并且必须精确放置标记。LDI还通过简化成像过程来缩短生产时间，使其成为大批量制造的理想选择。

图例印刷中的挑战以及我们如何克服这些挑战

虽然图例印刷看似简单，但它也带来了一些可能影响最终产品的挑战。以下是一些常见问题：

• 对齐错误：未对准的标记可能会导致组装过程中的混乱。我们使用 LDI 等先进的成像技术来实现精确放置，对准公差高达 ±0.02 毫米。

• 墨水耐用性：劣质墨水在处理或暴露于环境时可能会褪色或磨损。我们的工艺使用高耐用性、紫外线固化油墨，可承受恶劣条件，确保标记在电路板的使用寿命内保持清晰易读。

• 复杂设计：高密度板的标记空间通常有限。通过利用喷墨等数字印刷方法，我们可以在不影响清晰度的情况下放置微文本和符号。

预生产测试服务在图例印刷中的作用

在全面生产开始之前，生产前测试服务对于验证设计并确保图例印刷准确至关重要。这些服务涉及一系列检查和模拟，以识别 PCB 设计中的潜在问题，包括图例放置和可读性。

例如，在预生产测试期间，我们验证图例标记是否与电路板的布局正确对齐，并且不与焊盘或过孔重叠。我们还测试了油墨的附着力，以确认它能够承受组装过程和环境压力。

此外，作为预生产服务的一部分，我们还进行小规模的原型运行。这使我们能够在真实条件下测试图例打印，确保标记清晰且实用。例如，通过阻抗控制测试，我们可以确认信号完整性（通常在 1 GHz 以上的速度下至关重要）不会因图例标记附近的布局问题而受到影响。我们全面的方法可确保您的 PCB 已准备好进行无缝组装和作。

在 PCB 中设计图例印刷的最佳实践

为了在图例打印中获得最佳效果，请在设计 PCB 时考虑以下提示：

• 保持简单：使用清晰、简洁的文本和符号以避免混乱，尤其是在高密度板上。将文本高度限制在不小于 0.8 毫米以提高可读性。

• 优先放置：将标记放置在远离焊盘和过孔的位置，以防止组装过程中出现干扰。

• 选择对比色：选择与电路板表面形成对比的墨水颜色（例如，绿色阻焊层上的白色墨水）以获得最大的可见度。

• 包括基本信息：关注组件标识符、极性标记和测试点等关键细节，以帮助组装和测试。

图例印刷是 PC 板制造过程中一个关键但经常被忽视的步骤。它确保您的 PCB 易于组装、测试和维护，最终有助于您的项目成功。凭借激光直接成像和喷墨打印等技术，加上全面的生产前测试服务
