冷焊点故障排除：电子维修实用指南

您是否在电子项目中遇到连接不可靠的问题？冷焊点可能是罪魁祸首。这些错误的连接可能会导致间歇性故障或完全电路故障。在本指南中，我们将引导您识别冷焊点、修复它们、防止未来出现问题以及优化焊接工艺，并提供有关最佳焊接温度的提示和焊料不流动的解决方案。无论您是业余爱好者还是专业人士，这种实用资源都将帮助您每次都能获得坚固、可靠的焊点。

什么是冷焊点？

冷焊点是电子产品中的常见缺陷，焊料无法与组件或电路板正确粘合。当焊料在焊接过程中没有完全熔化时，就会发生这种情况，从而导致连接薄弱、不可靠。与看起来有光泽和光滑的良好焊点不同，冷焊点通常看起来暗淡、粗糙或有颗粒感。随着时间的推移，这些缺陷可能会导致信号间歇性或电路完全故障。

了解冷焊点是排除故障的第一步。它们通常是由于热量不足、焊接过程中的移动或连接表面准备不当而发生的。让我们更深入地探讨如何发现这些问题并有效解决它们。

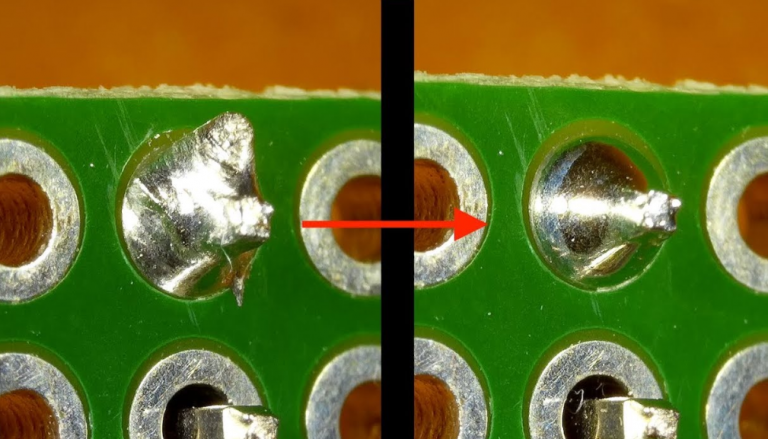

识别冷焊点：体征和症状

及早发现冷焊点可以为您在诊断电路问题时节省数小时的挫败感。以下是识别冷焊点时要寻找的关键标志：

• 外观：冷焊点通常看起来暗淡、有颗粒感或不均匀。适当的接头应具有光滑、有光泽的表面，在组件引线周围形成一个小的“火山”形状。

• 连接弱：如果组件在触摸时感觉松动或摆动，则焊料可能未正确粘合。

• 间歇性问题：具有冷焊点的设备可能会偶尔工作，由于导电性差，信号会中断和中断。例如，电路可能会显示波动的阻抗读数，有时高达 10-20 欧姆，而对于牢固的连接来说，阻抗读数应该接近 0 欧姆。

• 裂缝或断裂：随着时间的推移，冷接头可能会出现明显的裂纹，尤其是在机械应力或热循环下。

要确认冷焊点，您可以使用万用表测试连续性。一个好的接头会表现出一致的低电阻，而冷接头可能会显示出不稳定的读数或根本没有连接。放大镜下的目视检查也可以发现表明存在问题的表面缺陷。

为什么会发生冷焊点？常见原因

了解冷焊点的根本原因是预防冷焊点的关键。以下是发生这些缺陷的最常见原因：

• 热量不足：如果您的烙铁不够热或应用时间不够长，焊料将不会完全熔化。当使用低瓦数熨斗（例如，低于 25W）处理较厚的组件或电路板时，经常会发生这种情况。

• 冷却过程中的运动：在焊料冷却和凝固之前移动组件或电路板可能会破坏粘合，从而形成薄弱的接头。

• 肮脏的表面：元件引线或焊盘上的氧化或污染物会阻止焊料正确粘附。这减少了润湿作用，即焊料扩散并粘合到表面。

• 焊料质量差：使用旧的或劣质的焊料会导致熔化和粘合不一致。

• 通量不足：助焊剂清洁表面并帮助焊料流动。如果没有足够的助焊剂，焊料可能不会润湿表面，从而导致接头冷。

通过解决这些因素，您可以最大限度地降低项目中冷焊点的风险。让我们探讨一下如何在它们发生时修复它们。

冷焊点修复：分步指南

如果您遵循正确的步骤，修复冷焊点非常简单。以下是有效冷焊点修复的详细过程：

1. 收集你的工具：您需要一个烙铁（大多数电子工作为 25-40W）、新鲜焊料、助焊剂、拆焊编织层或泵、异丙醇和用于清洁的小刷子。

2. 检查接头：使用放大镜确认接头是否暗淡、破裂或不平整。如果可能，用万用表测试连续性。

3. 去除旧焊料：用烙铁加热接头，然后使用拆焊编织层或泵去除旧焊料。如果焊料很顽固，请使用助焊剂以帮助其流入编织层。

4. 清洁该区域：去除旧焊料后，用异丙醇和刷子清洁组件引线和焊盘，以去除任何残留物或氧化物。

5. 重新焊接接头：在清洁后的表面上涂抹少量助焊剂。用烙铁加热焊盘和引线，然后涂上新焊料。确保焊料充分熔化并流动均匀，形成闪亮、光滑的接头。此过程不应超过 2-3 秒，以避免组件过热。

6. 检查和测试：焊料冷却后，检查接头是否有光泽，并用万用表测试连续性。电阻应接近 0 欧姆才能正确连接。

焊接的最佳温度：正确

避免冷焊点的最关键因素之一是使用最佳焊接温度。如果温度太低，焊料将无法正常熔化;如果它太高，则可能会损坏组件或电路板。

• 一般范围：对于大多数使用铅基焊料的电子产品，300°C （572°F） 的温度是理想的。对于熔点较高的无铅焊料，目标温度为 350°C （662°F）。

• 组件灵敏度：IC 或小型 SMD 部件等精密组件可能需要较低的温度，约为 250-280°C （482-536°F），以防止热损坏。

• 板厚：较厚的电路板或较大的组件可能需要稍高的温度或更长的加热时间，以确保适当的热传递。

强烈建议使用温控烙铁。它允许您根据任务调整热量。始终从较低的温度开始，如果焊料没有正确熔化，则逐渐提高温度。请记住在每次使用前将熨斗尖端镀锡，以改善热传递并防止氧化。

焊料不流动：原因和解决方案

焊接过程中的另一个常见问题是焊料不能正常流动，通常会导致焊点冷。以下是解决和解决此问题的方法：

• 冷铁尖：如果您的烙铁不够热，焊料将不会熔化或流动。检查温度并确保其在推荐范围内（大多数焊料为 300-350°C）。

• 氧化尖端：肮脏或氧化的尖端会妨碍适当的热传递。用湿海绵或吸头清洁剂清洁尖端，然后涂上一层薄薄的新鲜焊料将其镀锡。

• 通量不足：助焊剂通过去除表面的氧化来帮助焊料流动。如果焊球向上或没有弄湿表面，请在接头上涂抹额外的助焊剂。

• 受污染的表面：元件引线或焊盘上的污垢、油脂或氧化物会阻止焊料粘附。焊接前用异丙醇清洁表面。

• 旧焊料：放置时间过长的焊料可能会因氧化而无法很好地流动。使用新鲜焊料以获得最佳效果。

通过解决这些问题，您可以确保焊料顺畅流动，形成坚固、可靠的接头。如果您在流程方面遇到困难，请在剪贴板上练习以完善您的技术。

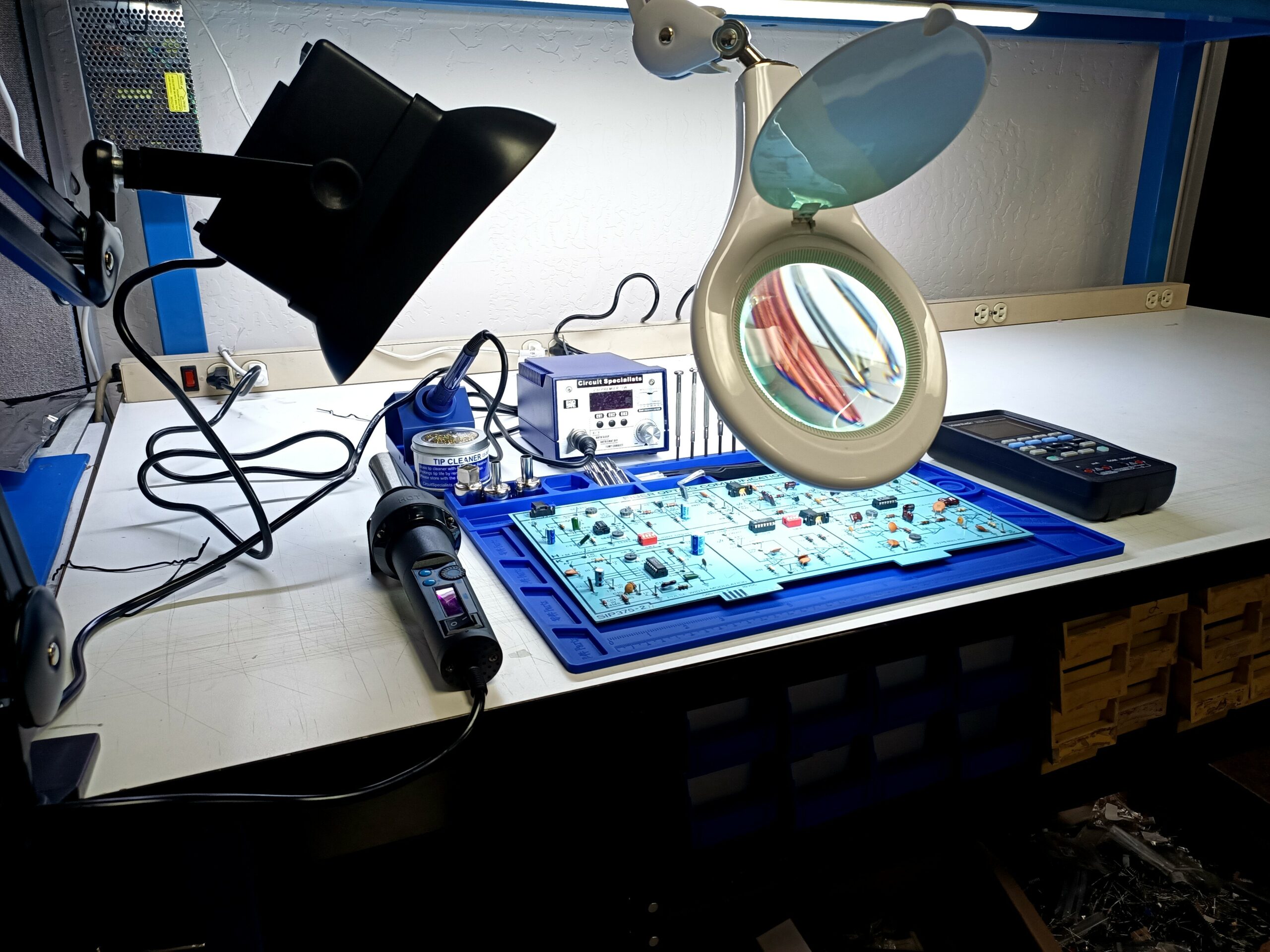

防止冷焊点：最佳实践

预防永远胜于修复。以下是防止电子项目中冷焊点的可行提示：

• 使用正确的工具：购买具有可调节温度控制的优质烙铁。25-40W 熨斗适合大多数业余爱好者和专业电子工作。

• 准备表面：焊接前务必清洁元件引线和板焊盘。使用异丙醇和刷子去除污染物。

• 应用助焊剂：使用助焊剂改善焊料流动和粘合。许多焊料都带有助焊剂芯，但使用额外的助焊剂可以帮助解决顽固的接头。

• 控制热量：将烙铁设置为适合焊料类型和组件尺寸的温度。避免过热，这可能会损坏组件或提升焊盘（例如，热应力会导致焊盘在 400°C 以上的温度下长时间分层）。

• 避免移动：在焊料冷却时保持组件和电路板稳定。即使是轻微的运动也会破坏关节的形成。

• 练习技巧：如果您是焊接新手，请在废纸板上练习，以培养稳定的手和正确的时机。在取下熨斗之前，目标是将接头加热 2-3 秒。

可靠焊接的高级技巧

对于那些希望将焊接技能提升到新水平的人来说，这里有一些高级技巧，以确保完美的连接：

• 使用焊台：具有精确温度控制和各种尖端的焊台可以处理不同的任务，从精细的 SMD 工作到更大的通孔组件。

• 监控热循环：随着时间的推移，反复加热和冷却会削弱关节。通过第一次正确接头来最大限度地减少返工。

• 负载测试：焊接后，在典型作条件下测试电路。例如，如果电路设计为在 5A 时处理 1V，请确保接头在此负载下保持完整性而不会出现压降（例如，接头两端的压降超过 0.1V 表明存在潜在问题）。

• 放大检查：使用放大镜或显微镜对接头进行详细检查，特别是在难以发现小缺陷的高密度板中。

可靠电子产品的焊接大师

冷焊点是电子维修中的常见挑战，但凭借正确的知识和技术，您可以有效地识别、修复和预防它们。通过掌握焊接的最佳温度、解决焊料不流动等问题并遵循最佳实践，您将创建经得起时间考验的牢固、可靠的连接。无论您是在从事简单的业余爱好项目还是复杂的电路板，这些技巧都将帮助您获得专业的结果。
