PCB厂家的非导电过孔设计规范与阻抗控制

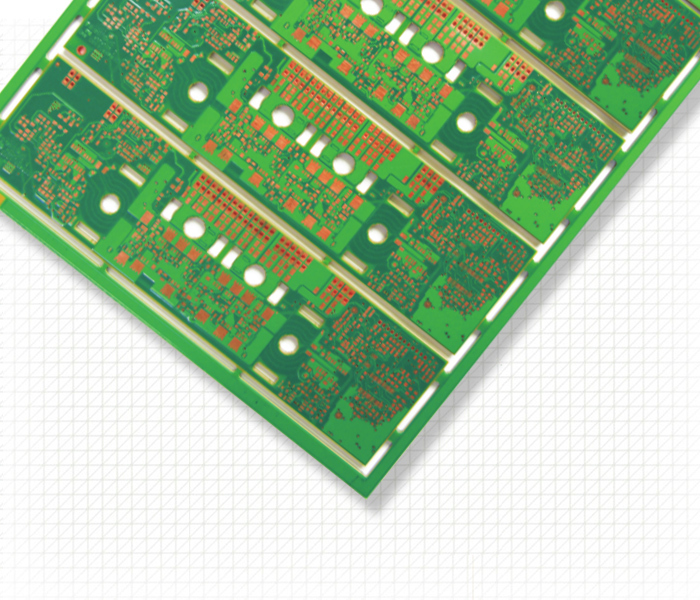

一、导电与非导电过孔设计的核心影响因素
导电与非导电过孔的设计直接影响 PCB 的信号完整性、电气性能与可靠性，核心影响因素包括：
尺寸参数：导电过孔的孔径、焊盘直径、孔壁铜厚，非导电过孔的孔径、填充材料厚度，尺寸偏差会导致阻抗偏移（如导电过孔孔径偏差 0.05mm，阻抗偏差 ±8%）；
位置布局：过孔与线路、元件的距离（如导电过孔距信号线≤0.3mm 会导致串扰增加），非导电过孔距电源层≤0.2mm 会影响绝缘；
材料适配：导电过孔的电镀铜与基材兼容性，非导电过孔的填充树脂与阻焊油墨兼容性，材料不匹配会导致可靠性失效（如树脂与基材剥离）。
PCB 厂家需建立设计规范，确保导电过孔阻抗偏差≤±5%（高频场景≤±3%），非导电过孔绝缘电阻≥101?Ω。
二、导电过孔的设计规范与阻抗控制
（一）尺寸设计规范
孔径与焊盘匹配：
信号过孔：孔径 0.2-0.3mm，焊盘直径为孔径的 2-2.5 倍（如 0.3mm 孔径适配 0.6-0.75mm 焊盘），避免焊盘过小导致焊接脱落；
电源过孔：孔径 0.5-1mm，焊盘直径为孔径的 1.8-2 倍（如 0.6mm 孔径适配 1.08-1.2mm 焊盘），增强电流承载能力（≥5A）。
孔壁铜厚设计：根据电流需求确定（如 1A 电流需铜厚 25μm，5A 需 35μm），铜厚偏差≤±10%，采用 X 射线测厚仪（精度 ±1μm）每批次检测。
（二）阻抗控制关键措施
阻抗计算与补偿：
微带线导电过孔：阻抗公式 Z?= (60/√Dk) × ln [(8H/W) + (W/(4H))]，需将过孔寄生电感（约 0.5nH）纳入计算，通过缩小焊盘直径（如从 0.7mm 减至 0.6mm）补偿阻抗偏移（从 52Ω 降至 50Ω）；
差分线导电过孔：差分阻抗 Zdiff=2×Z?，过孔间距需与差分线间距匹配（如 0.2mm 线距适配 0.3mm 过孔间距），避免阻抗失衡（偏差≤±2%）。
高频场景优化：
采用盲孔 / 埋孔替代通孔（寄生电感从 0.5nH 降至 0.2nH），28GHz 高频信号的插入损耗减少 0.3dB/100mm；
过孔周围设置接地环（宽度 0.2mm），接地环与过孔间距 0.1mm，减少辐射干扰（辐射损耗降低 20%）。
（三）布局设计规范
与线路距离：导电过孔距信号线≥0.3mm（避免串扰，近端串扰≤-25dB，10GHz 时），距电源线路≥0.5mm（避免电流干扰）；
密集过孔布局：过孔间距≥2 倍孔径（如 0.3mm 孔径间距≥0.6mm），避免孔壁铜层相互影响（导致电流分布不均）。
三、非导电过孔的设计规范与绝缘控制
（一）尺寸设计规范
孔径与填充材料匹配：
树脂填充过孔：孔径 0.2-0.4mm，树脂填充厚度比孔径大 0.05-0.1mm（如 0.3mm 孔径填充至 0.35-0.4mm），确保无空洞（填充率≥95%）；
绿油覆盖过孔：孔径 0.5-1mm，绿油覆盖厚度 10-20μm，覆盖范围超出孔边缘 0.2mm（避免漏覆导致绝缘不良）。
孔壁处理设计：非导电过孔钻孔后需进行化学蚀刻（蚀刻深度 0.5-1μm），去除孔壁残留铜屑（残留量≤5mg/m2），避免影响绝缘。
（二）绝缘性能控制
材料选型：
高温场景（如汽车 PCB，125℃）：选用耐高温树脂（Tg≥200℃），绝缘电阻≥101?Ω（125℃时）；
高频场景（如 5G PCB，28GHz）：选用低介损树脂（Df≤0.004），介质损耗比普通树脂低 30%。
间距设计：非导电过孔距导电区域（如铜箔线路）≥0.3mm（避免爬电距离不足，耐电压≥1000V DC），距边缘≥0.5mm（防止机械应力导致开裂）。
四、捷配 PCB 的设计与阻抗控制实践
捷配 PCB 建立 “设计规范 - 仿真验证 - 检测” 的导电与非导电过孔设计体系：
设计工具：提供 CAD 设计模板（含不同孔径的过孔参数库），自动计算阻抗并生成补偿方案（如 0.3mm 信号过孔焊盘直径 0.6mm，接地环宽度 0.2mm）；
仿真验证：采用 ANSYS SIwave 软件进行高频阻抗仿真（28GHz 场景），确保导电过孔阻抗偏差≤±3%；
检测设备：配备阻抗分析仪（1MHz-40GHz）、绝缘电阻测试仪（精度 ±1%），导电过孔阻抗合格率 99.7%，非导电过孔绝缘电阻合格率 99.9%，满足高端 PCB 的设计需求。
